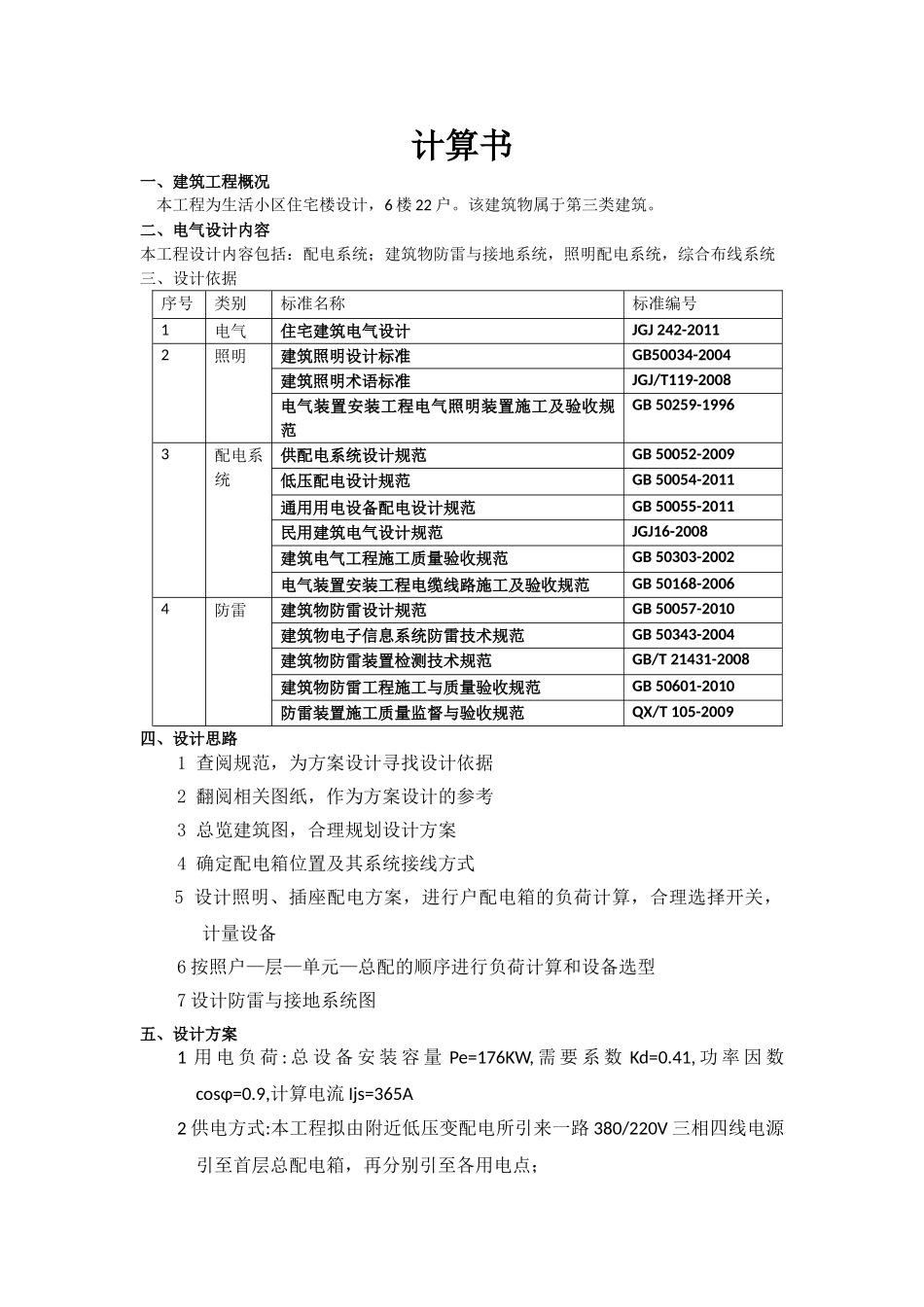

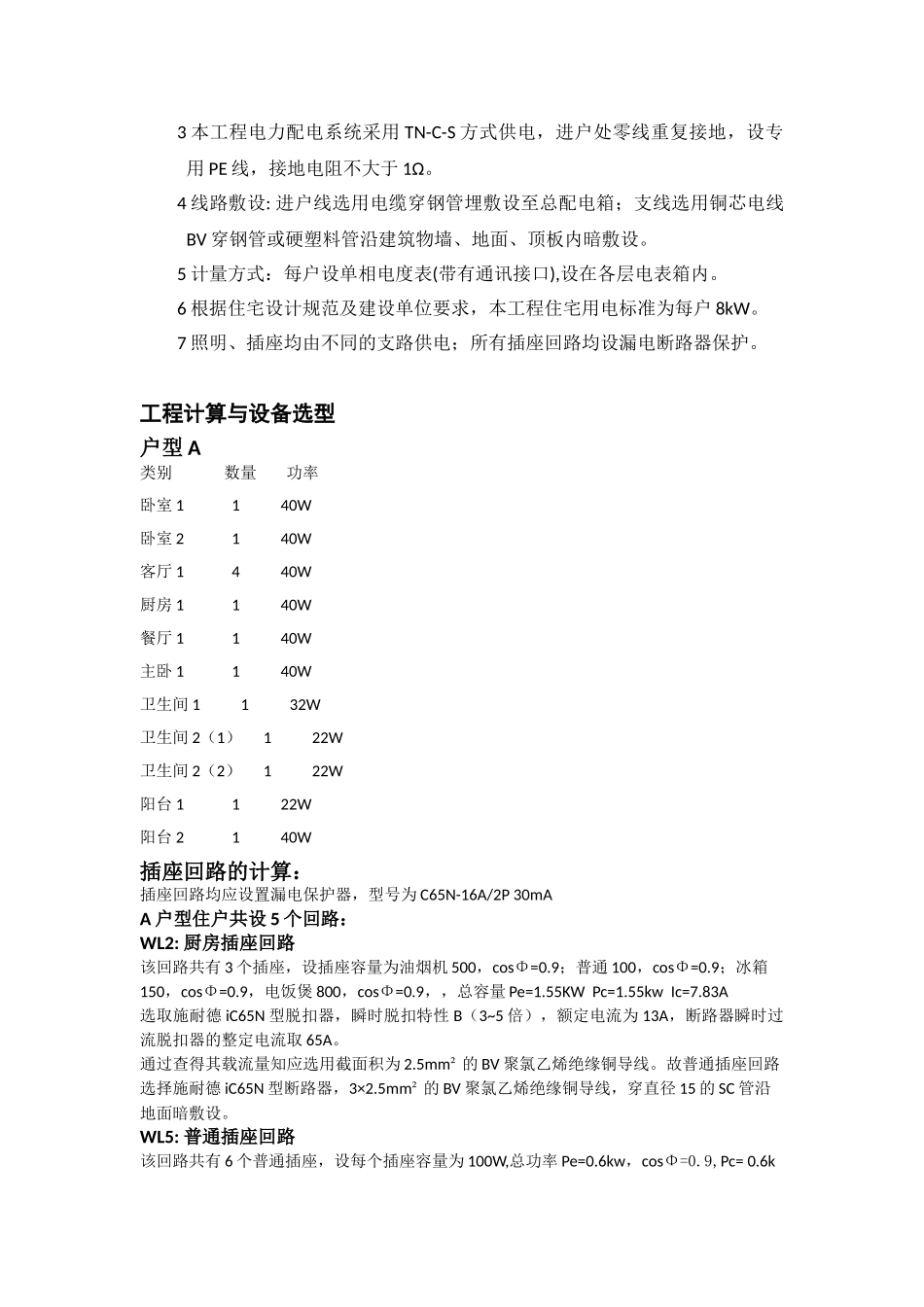

计算书一、建筑工程概况本工程为生活小区住宅楼设计，6 楼 22 户。该建筑物属于第三类建筑。二、电气设计内容本工程设计内容包括：配电系统；建筑物防雷与接地系统，照明配电系统，综合布线系统三、设计依据序号类别标准名称标准编号1电气住宅建筑电气设计JGJ 242-20112照明建筑照明设计标准GB50034-2004建筑照明术语标准JGJ/T119-2008电气装置安装工程电气照明装置施工及验收规范GB 50259-19963配电系统供配电系统设计规范GB 50052-2009低压配电设计规范GB 50054-2011通用用电设备配电设计规范GB 50055-2011民用建筑电气设计规范JGJ16-2008建筑电气工程施工质量验收规范GB 50303-2002电气装置安装工程电缆线路施工及验收规范 GB 50168-20064防雷建筑物防雷设计规范 GB 50057-2010建筑物电子信息系统防雷技术规范GB 50343-2004建筑物防雷装置检测技术规范GB/T 21431-2008建筑物防雷工程施工与质量验收规范GB 50601-2010防雷装置施工质量监督与验收规范QX/T 105-2009四、设计思路1 查阅规范，为方案设计寻找设计依据2 翻阅相关图纸，作为方案设计的参考3 总览建筑图，合理规划设计方案4 确定配电箱位置及其系统接线方式5 设计照明、插座配电方案，进行户配电箱的负荷计算，合理选择开关，计量设备6 按照户—层—单元—总配的顺序进行负荷计算和设备选型7 设计防雷与接地系统图五、设计方案1 用 电 负 荷 : 总 设 备 安 装 容 量 Pe=176KW, 需 要 系 数 Kd=0.41, 功 率 因 数cosφ=0.9,计算电流 Ijs=365A2 供电方式:本工程拟由附近低压变配电所引来一路 380/220V 三相四线电源引至首层总配电箱，再分别引至各用电点；3 本工程电力配电系统采用 TN-C-S 方式供电，进户处零线重复接地，设专用 PE 线，接地电阻不大于 1Ω。4 线路敷设: 进户线选用电缆穿钢管埋敷设至总配电箱；支线选用铜芯电线BV 穿钢管或硬塑料管沿建筑物墙、地面、顶板内暗敷设。5 计量方式：每户设单相电度表(带有通讯接口),设在各层电表箱内。6 根据住宅设计规范及建设单位要求，本工程住宅用电标准为每户 8kW。7 照明、插座均由不同的支路供电；所有插座回路均设漏电断路器保护。工程计算与设备选型户型 A 类别 数量 功率 卧室 1 1 40W卧室 2 1 40W客厅 1 4 40W厨房 1 1 40W餐厅 1 1 40W主卧 1 1 40W 卫生间 1 1 32W卫生间 2（1） 1 22W卫生间 2（2） 1 22W阳台 1 1 22W阳台...
