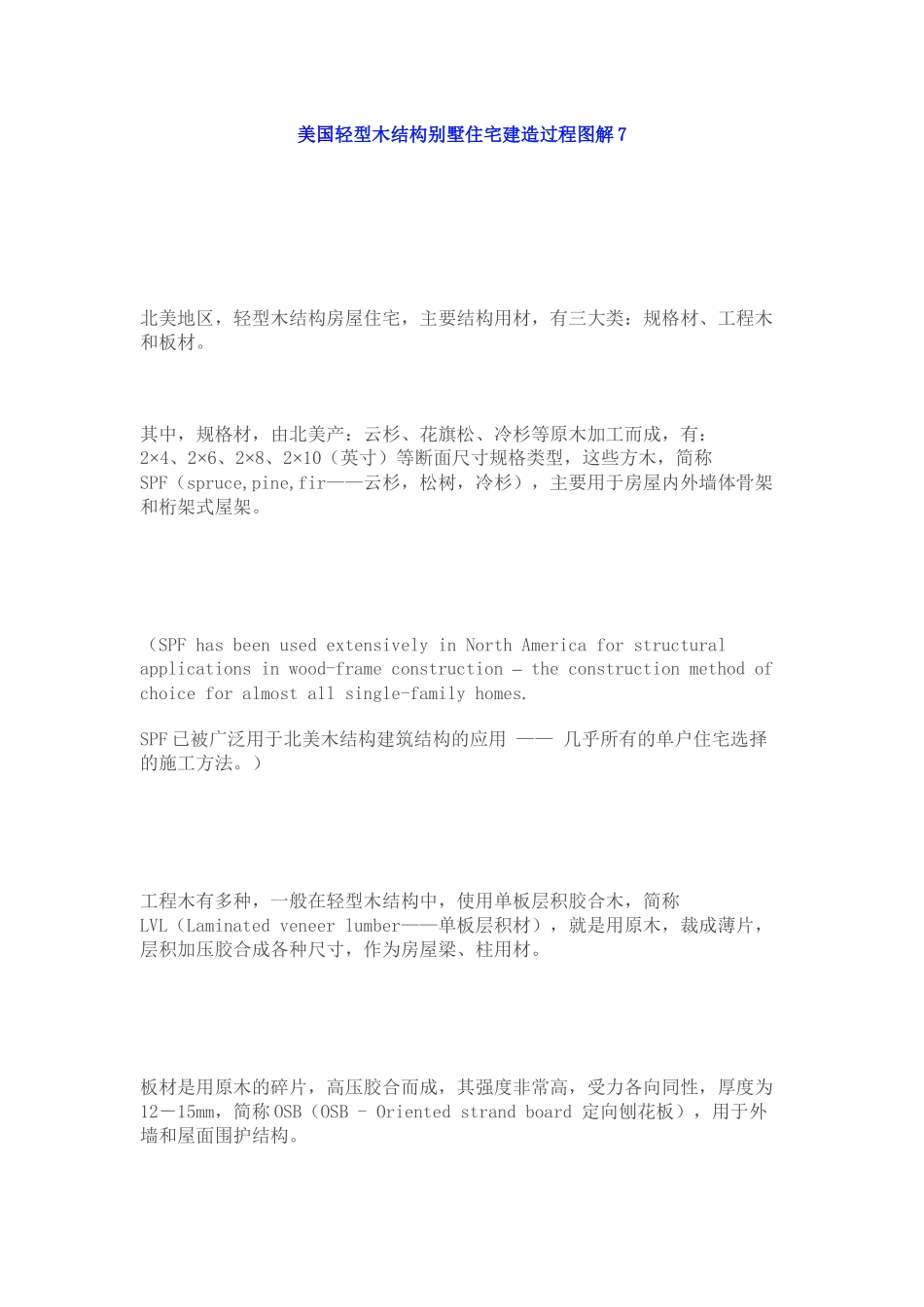

美国轻型木结构别墅住宅建造过程图解 7 北美地区，轻型木结构房屋住宅，主要结构用材，有三大类：规格材、工程木和板材。 其中，规格材，由北美产：云杉、花旗松、冷杉等原木加工而成，有：2×4、2×6、2×8、2×10（英寸）等断面尺寸规格类型，这些方木，简称SPF（spruce,pine,fir——云杉，松树，冷杉），主要用于房屋内外墙体骨架和桁架式屋架。 （SPF has been used extensively in North America for structural applications in wood-frame construction – the construction method of choice for almost all single-family homes.SPF 已被广泛用于北美木结构建筑结构的应用 —— 几乎所有的单户住宅选择的施工方法。） 工程木有多种，一般在轻型木结构中，使用单板层积胶合木，简称LVL（Laminated veneer lumber——单板层积材），就是用原木，裁成薄片，层积加压胶合成各种尺寸，作为房屋梁、柱用材。 板材是用原木的碎片，高压胶合而成，其强度非常高，受力各向同性，厚度为12－15mm，简称 OSB（OSB - Oriented strand board 定向刨花板），用于外墙和屋面围护结构。 由 LVL 和 OSB 两种材料，组成工字形木搁栅，简称 TJI（Truss Joist I-beam —— 桁架搁栅工字形梁，其中，LVL 为上下翼缘，OSB 为腹板），用于楼板承重系统。 在基础部位和局部外露构件上，采用防腐木（CCA - Chromated Copper Arsenate—— 铬化砷酸铜——木材防腐剂的一种）。 木结构房屋承重构件为：墙体、柱、梁、工字形搁栅和屋架以及各类支撑。 外墙面呼吸纸施工。呼吸纸是木结构房屋的保护膜，是一种单向透气层，能阻止室外潮气进入室内，室内的潮气内能排出，保持木材干燥，含水率平衡。多采用美国杜邦公司(DUPONT)的产品。 外墙壁板（也叫挂板）施工。木材挂板，包含防腐处理和外面清漆，其基层处理方法为：在呼吸纸外面，将防腐木龙骨钉在 OSB 板上，再将挂板，钉在龙骨上。 北美木结构住宅，通常配置全空气系统的风道式中央空调，制冷由室外空气压缩机提供，制热由室内燃气机组提供。除此之外，还具备加湿、新风换气和提供生活热水的功能。另外，有的还配置中央吸尘系统。 竣工使用中的独立住宅正面一角外观 竣工使用中的独立住宅正面外观 竣工使用中的独立住宅正面一角外观 远眺施工建造场地 住宅主人夫妇在施工现场 条形基槽挖掘施工现场 条形基础混凝土垫层浇注施工现场 在垫...
