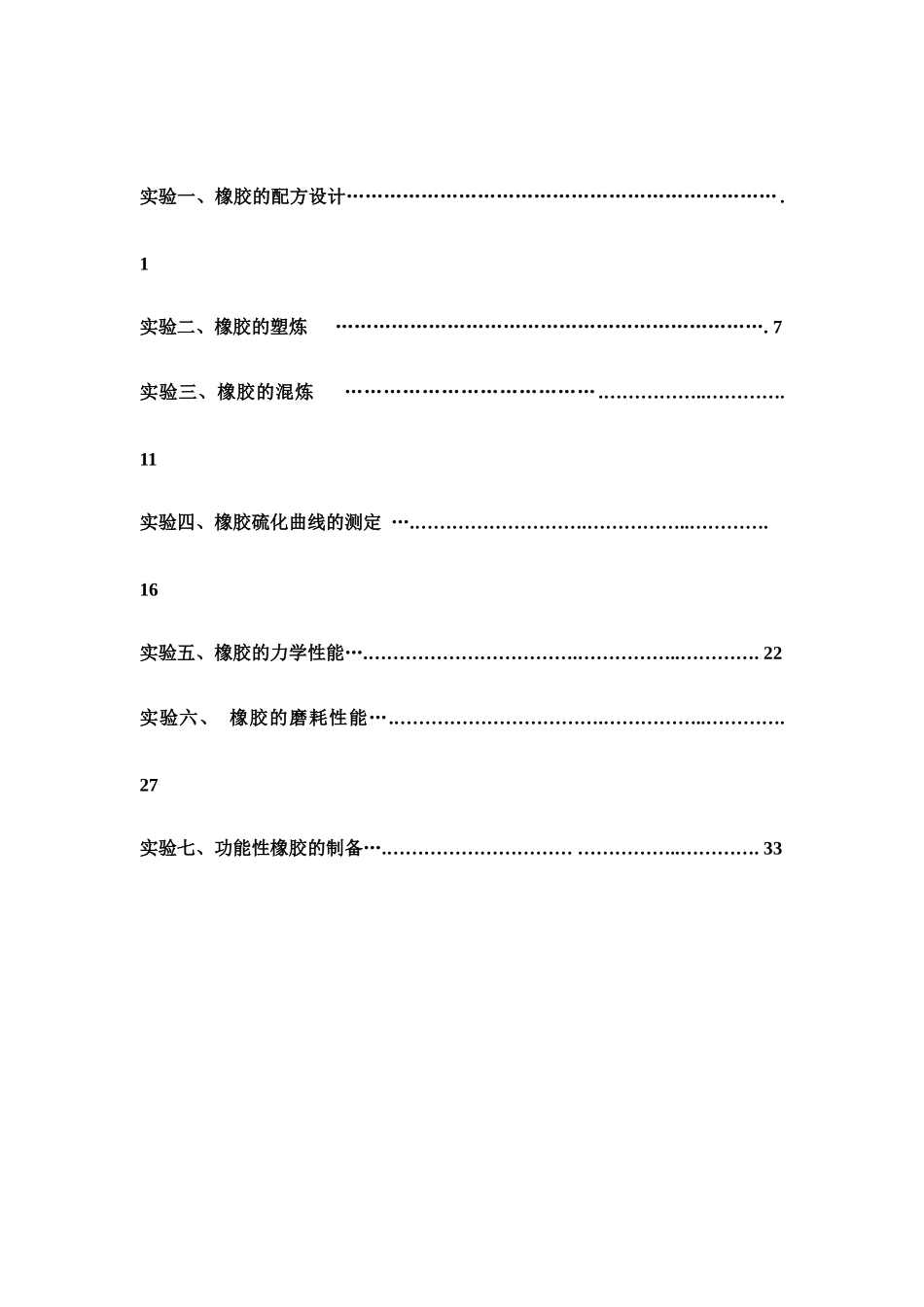

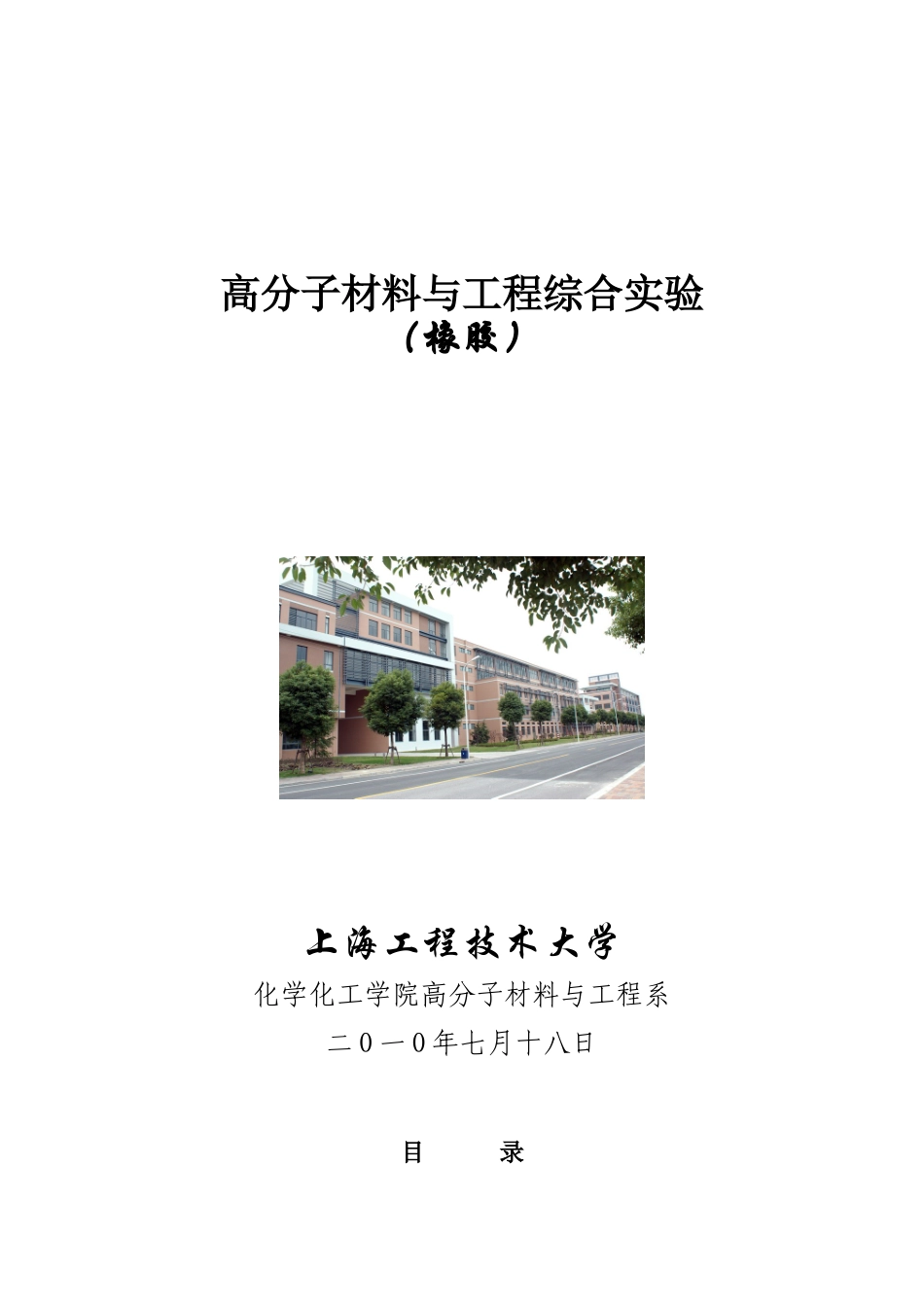

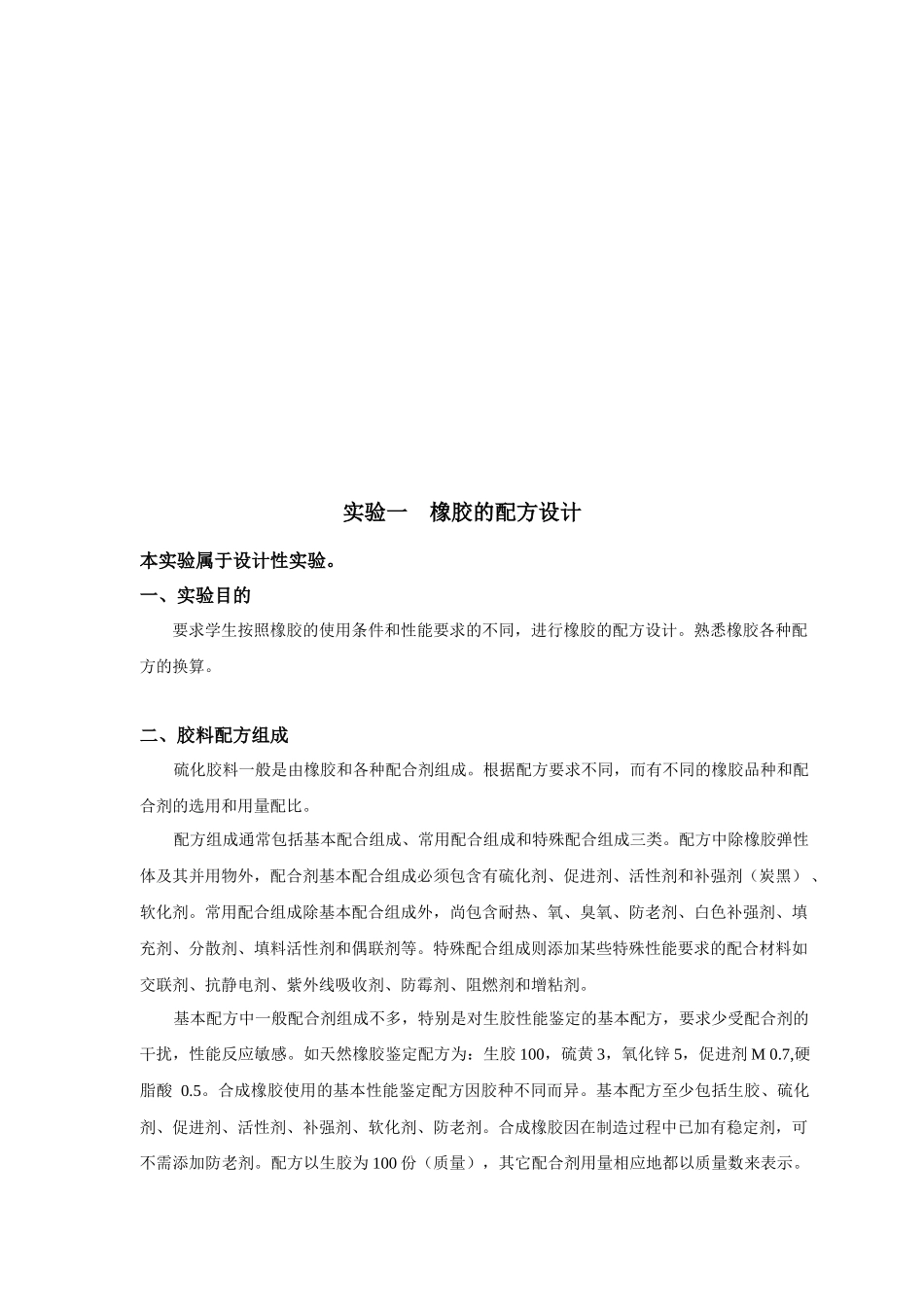

高分子材料与工程综合实验（橡胶）上海工程技术大学化学化工学院高分子材料与工程系二 O 一 O 年七月十八日目 录实验一、橡胶的配方设计…………………………………………………………… . 1实验二、橡胶的塑炼 ……………………………………………………………. 7实验三、橡胶的混炼 ………………………………… .……………..…………. 11实验四、橡胶硫化曲线的测定 ….……………………….……………..…………. 16实验五、橡胶的力学性能….…………………………….……………..…………. 22实验六、 橡胶的磨耗性能….…………………………….……………..…………. 27实验七、功能性橡胶的制备….………………………… ……………..…………. 33实验一 橡胶的配方设计本实验属于设计性实验。一、实验目的要求学生按照橡胶的使用条件和性能要求的不同，进行橡胶的配方设计。熟悉橡胶各种配方的换算。二、胶料配方组成硫化胶料一般是由橡胶和各种配合剂组成。根据配方要求不同，而有不同的橡胶品种和配合剂的选用和用量配比。配方组成通常包括基本配合组成、常用配合组成和特殊配合组成三类。配方中除橡胶弹性体及其并用物外，配合剂基本配合组成必须包含有硫化剂、促进剂、活性剂和补强剂（炭黑） 、软化剂。常用配合组成除基本配合组成外，尚包含耐热、氧、臭氧、防老剂、白色补强剂、填充剂、分散剂、填料活性剂和偶联剂等。特殊配合组成则添加某些特殊性能要求的配合材料如交联剂、抗静电剂、紫外线吸收剂、防霉剂、阻燃剂和增粘剂。基本配方中一般配合剂组成不多，特别是对生胶性能鉴定的基本配方，要求少受配合剂的干扰，性能反应敏感。如天然橡胶鉴定配方为：生胶 100，硫黄 3，氧化锌 5，促进剂 M 0.7,硬脂酸 0.5。合成橡胶使用的基本性能鉴定配方因胶种不同而异。基本配方至少包括生胶、硫化剂、促进剂、活性剂、补强剂、软化剂、防老剂。合成橡胶因在制造过程中已加有稳定剂，可不需添加防老剂。配方以生胶为 100 份（质量），其它配合剂用量相应地都以质量数来表示。基本配方通例组成为：生胶 100，硫黄 1.0-2.5，促进剂 0.5-1.5，氧化锌 3-5，硬脂酸 0.5-2.0，炭黑 40-50，防老剂 0.25-1.5。 以下是橡胶中常见配合剂介绍。 常见硫化剂：硫磺；硫化促进剂：常采用两种促进剂：不同的促进剂同时使用，是因为它们的活性强弱及活性温度有所不同，在硫化时将使促进交联作用更加协调，充分显示促...
