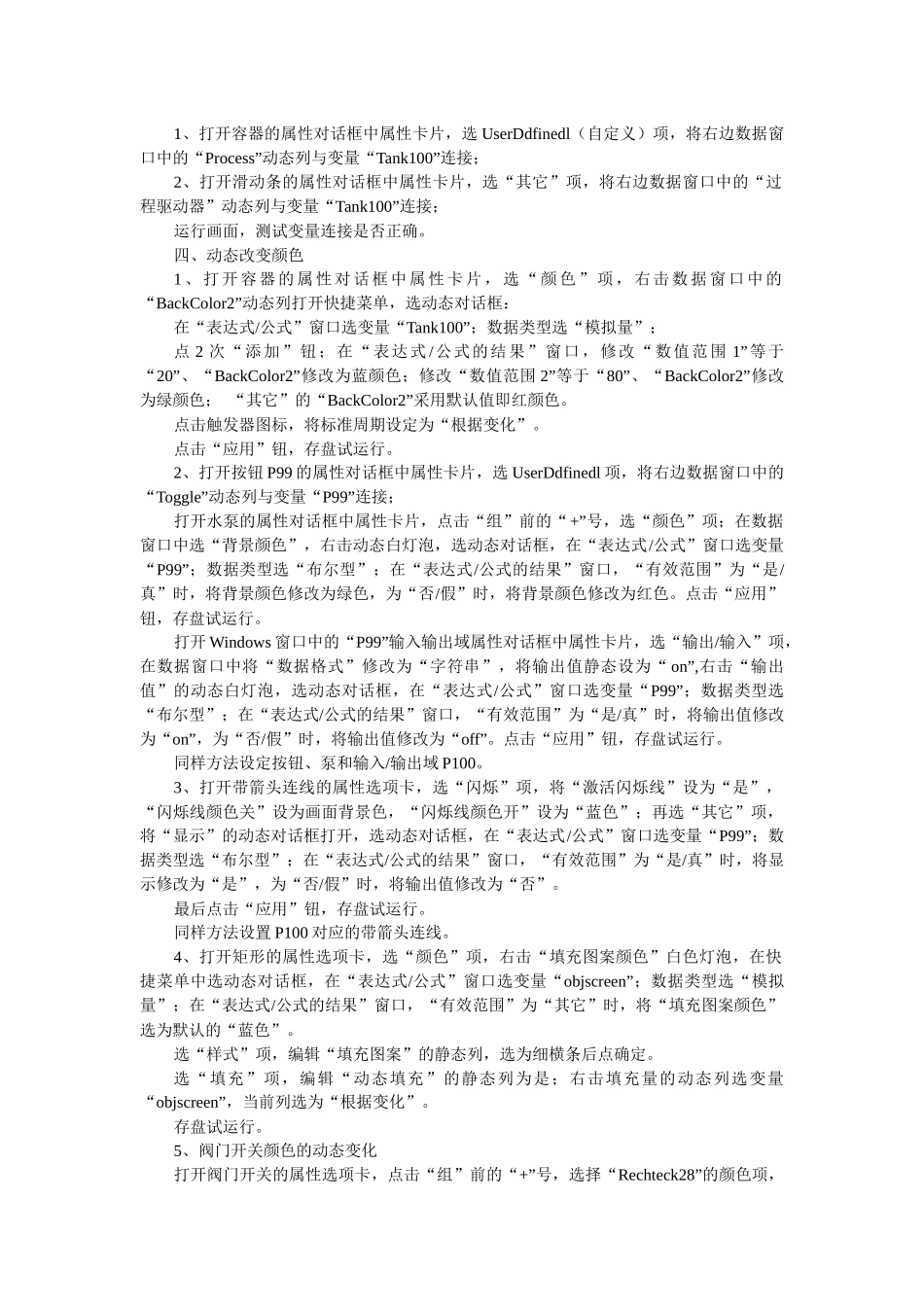

水泵及容器液位控制画面制作周景龙2009-3-5一、创建内部变量1、Tank100 无符号 16(32)位二进制数;2、P99 二进制数;3、P100 二进制数;4、objscreen 无符号 8 位二进制数。二、创建新画面1、打开对象库: 选择 Windows 窗口 4、泵 1、容器 2、管道、开关、阀门后布局;2 、 打 开 选 项 板 : 选 择 标 准 对 象 中 的 静 态 文 本 , 文 本 改 为“P99”、“P100”、“Tank100”; 选择标准对象中的矩形; 选择 3 个智能对象中的输入输出域,分别与“P99”、“P100”、“Tank100” 变量连接; 选择窗口对象中的滑动条;3、在 Windows 窗口中用“复制对象”的方法做出 4 个静态文本,分别为“Tank100 Stats”、和“Tank100” 、“P99”、“P100”,对齐;4 、 在 Windows 窗 口 中 用 “ 复 制 对 象 ” 的 方 法 做 出 3 个 输 入 输 出 域 , 对 齐 ;“Tank100”变量输入输出域的类型设为“输出和输入”,“P99”、“P100” 变量输入输出域的类型设为“输出”。5、建立 2 个带箭头的连线。三、变量连接:1、打开容器的属性对话框中属性卡片,选 UserDdfinedl(自定义)项,将右边数据窗口中的“Process”动态列与变量“Tank100”连接;2、打开滑动条的属性对话框中属性卡片,选“其它”项,将右边数据窗口中的“过程驱动器”动态列与变量“Tank100”连接;运行画面,测试变量连接是否正确。四、动态改变颜色1 、 打 开 容 器 的 属 性 对 话 框 中 属 性 卡 片 , 选 “ 颜 色 ” 项 , 右 击 数 据 窗 口 中 的“BackColor2”动态列打开快捷菜单,选动态对话框:在“表达式/公式”窗口选变量“Tank100”;数据类型选“模拟量”;点 2 次“添加”钮;在“表达式 /公式的结果”窗口,修改“数值范围 1”等于“20”、“BackColor2”修改为蓝颜色;修改“数值范围 2”等于“80”、“BackColor2”修改为绿颜色; “其它”的“BackColor2”采用默认值即红颜色。点击触发器图标,将标准周期设定为“根据变化”。点击“应用”钮,存盘试运行。2、打开按钮 P99 的属性对话框中属性卡片,选 UserDdfinedl 项,将右边数据窗口中的“Toggle”动态列与变量“P99”连接;打开水泵的属性对话框中属性卡片,点击“组”前的“+”号,选“颜色”项;在数据窗口中选“背景颜色”,右击动态白灯泡,选动态对话框,在“表达式/公...
