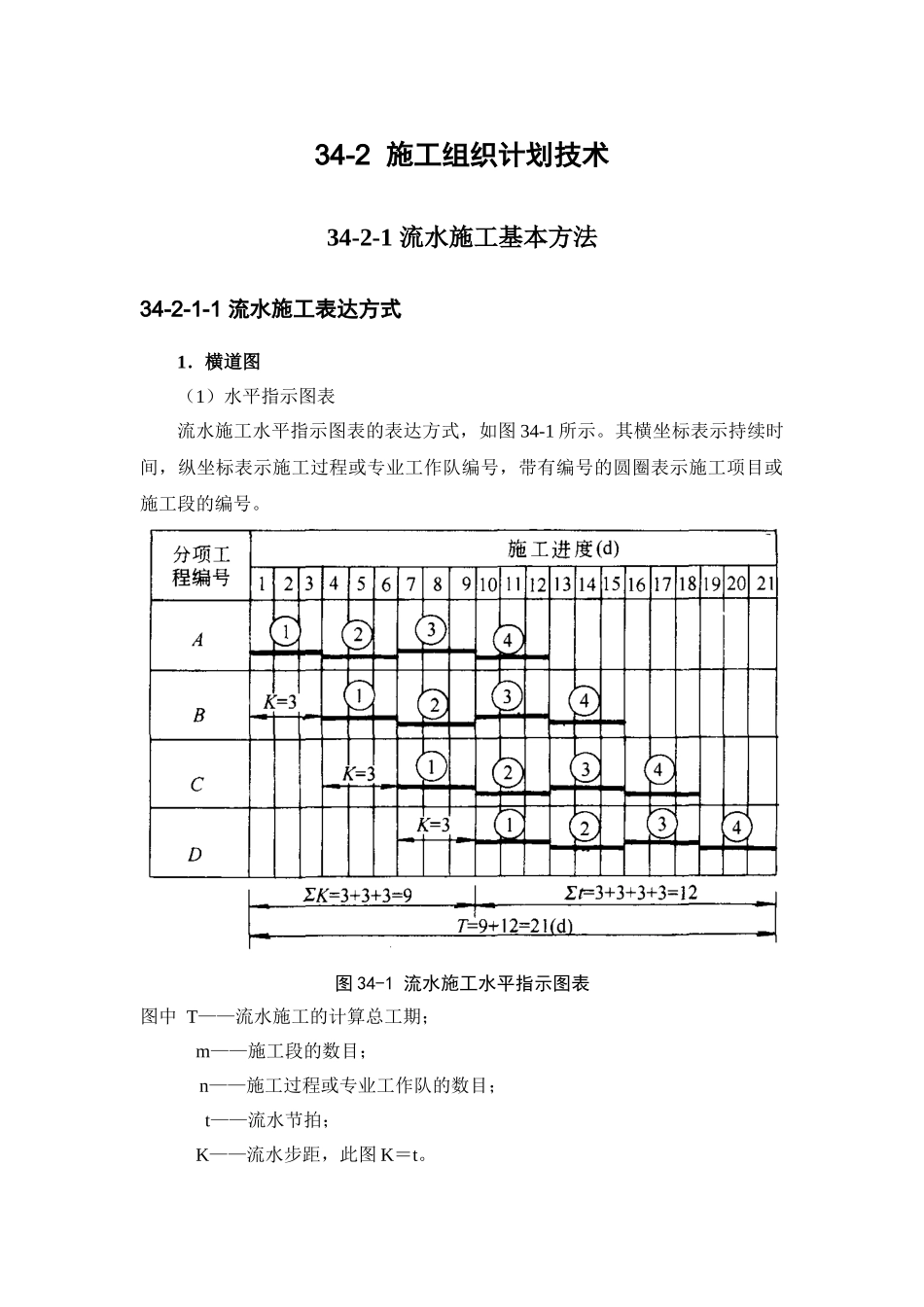

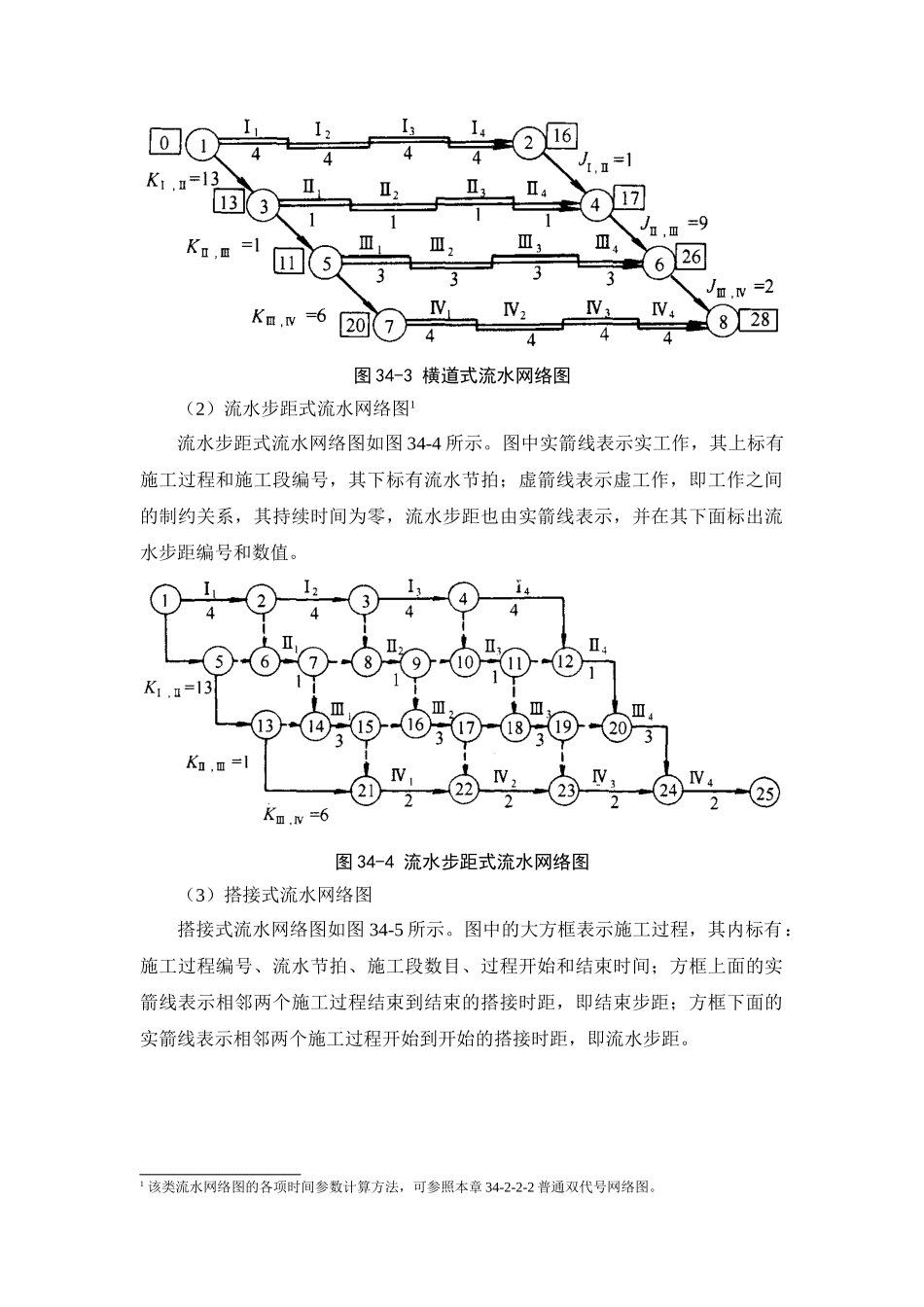

34-2 施工组织计划技术34-2-1 流水施工基本方法34-2-1-1 流水施工表达方式1．横道图（1）水平指示图表流水施工水平指示图表的表达方式，如图 34-1 所示。其横坐标表示持续时间，纵坐标表示施工过程或专业工作队编号，带有编号的圆圈表示施工项目或施工段的编号。图 34-1 流水施工水平指示图表图中 T——流水施工的计算总工期；m——施工段的数目；n——施工过程或专业工作队的数目；t——流水节拍；K——流水步距，此图 K＝t。（2）垂直指示图表流水施工垂直指示图表的表达方式，如图 34-2 所示。其横坐标表示持续时间，纵坐标表示施工项目或施工段的编号，斜向指示线段的代号表示施工过程或专业工作队编号，图中符号同前。图 34-2 流水施工垂直指示图表2．流水网络图（1）横道式流水网络图横道式流水网络图如图 34-3 所示。图中粗黑错阶箭线表示施工过程进展状态，在箭线上面标有该过程编号和施工段编号，在箭线下面标有流水节拍，细黑箭线分别表示开始步距（Kj,j+1）和结束步距（Jj,j+1），带有编号的圆圈表示事件或结点。图 34-3 横道式流水网络图（2）流水步距式流水网络图1流水步距式流水网络图如图 34-4 所示。图中实箭线表示实工作，其上标有施工过程和施工段编号，其下标有流水节拍；虚箭线表示虚工作，即工作之间的制约关系，其持续时间为零，流水步距也由实箭线表示，并在其下面标出流水步距编号和数值。图 34-4 流水步距式流水网络图（3）搭接式流水网络图搭接式流水网络图如图 34-5 所示。图中的大方框表示施工过程，其内标有：施工过程编号、流水节拍、施工段数目、过程开始和结束时间；方框上面的实箭线表示相邻两个施工过程结束到结束的搭接时距，即结束步距；方框下面的实箭线表示相邻两个施工过程开始到开始的搭接时距，即流水步距。1 该类流水网络图的各项时间参数计算方法，可参照本章 34-2-2-2 普通双代号网络图。图 34-5 搭接式流水网络图（4）三维流水网络图详见本章 34-2-3-4 三维双代号流水网络图和 34-2-3-5 三维单代号流水网络图，此处从略。34-2-1-2 流水参数确定方法1．工艺参数（1）施工过程在组织流水施工时，用以表达流水施工在工艺上开展层次的有关过程，统称为施工过程。施工过程数目以 n 表示，根据过程工艺性质不同，它可分为：制备类、运输类和砌筑安装类三种施工过程。（2）流水强度在组织流水施工时，某施工过程在单位时间内所完成的工程数量，称为该过程的流水强度。它...
