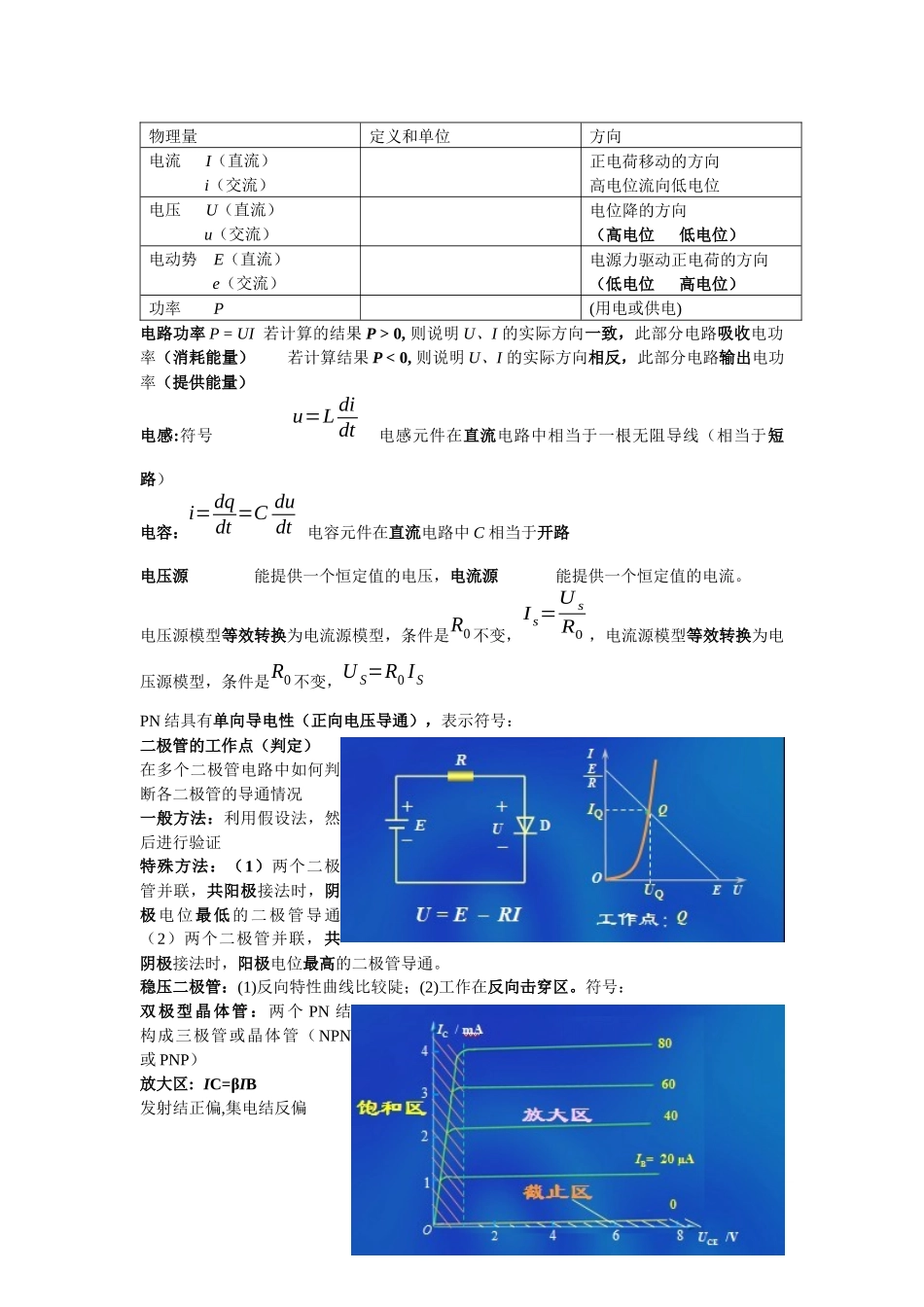

物理量定义和单位方向电流 I（直流）i（交流）正电荷移动的方向高电位流向低电位电压 U（直流） u（交流）电位降的方向（高电位 低电位）电动势 E（直流） e（交流）电源力驱动正电荷的方向（低电位 高电位）功率 P(用电或供电)电路功率 P = UI 若计算的结果 P > 0, 则说明 U、I 的实际方向一致，此部分电路吸收电功率（消耗能量） 若计算结果 P < 0, 则说明 U、I 的实际方向相反，此部分电路输出电功率（提供能量） 电感:符号 u=L didt 电感元件在直流电路中相当于一根无阻导线（相当于短路）电容：i=dqdt =C dudt 电容元件在直流电路中 C 相当于开路电压源 能提供一个恒定值的电压，电流源 能提供一个恒定值的电流。电压源模型等效转换为电流源模型，条件是R0 不变，I s=U sR0 ，电流源模型等效转换为电压源模型，条件是R0 不变，U S=R0 I SPN 结具有单向导电性（正向电压导通），表示符号：二极管的工作点（判定）在多个二极管电路中如何判断各二极管的导通情况一般方法：利用假设法，然后进行验证特殊方法：（1）两个二极管并联，共阳极接法时，阴极电位最低的二极管导通（2）两个二极管并联，共阴极接法时，阳极电位最高的二极管导通。 稳压二极管：(1)反向特性曲线比较陡；(2)工作在反向击穿区。符号：双极型晶体管：两个 PN 结构成三极管或晶体管（NPN或 PNP）放大区: IC=βIB发射结正偏,集电结反偏截止区:发射结、集电结处于反偏，晶体管 C、E 之间相当于开路，发射极电位最高，基极最低；饱和区:发射结、集电结处于正偏，晶体管 C、E 之间相当于短路结点：三个或三个以上电路元件的联结点。支路：连接两个结点之间的直接通路。回路：电路中任一闭合路径称为回路。网孔：单孔回路。基尔霍夫电流定律(KCL)：S i=0 在任何电路中，任何结点上的所有支路电流的代数和在任何时刻都等于零。取流入结点的电流为正，流出结点的电流为负。 （看结点）基尔霍夫电压定律(KVL)：Σu=0 在任何电路中，形成任何一个回路的所沿同一循行方向电压的代数和在任何时刻都等于零。支路电压参考方向与回路循环方向一致取正，否则取负。 （看回路）串联电路分压公式U R3=UR3R1+R2+R3 ，并联电路分流公式R=R1×R2R1+R2 ，I 1=IR2R1+R2叠加定理：对于一个线性电路来说，由几个独立电源共同作用所产生的某一支路的电压或电流，等于各个电源单独作用时分别在该支路所产生的电压或电流的代数和。当其中...
