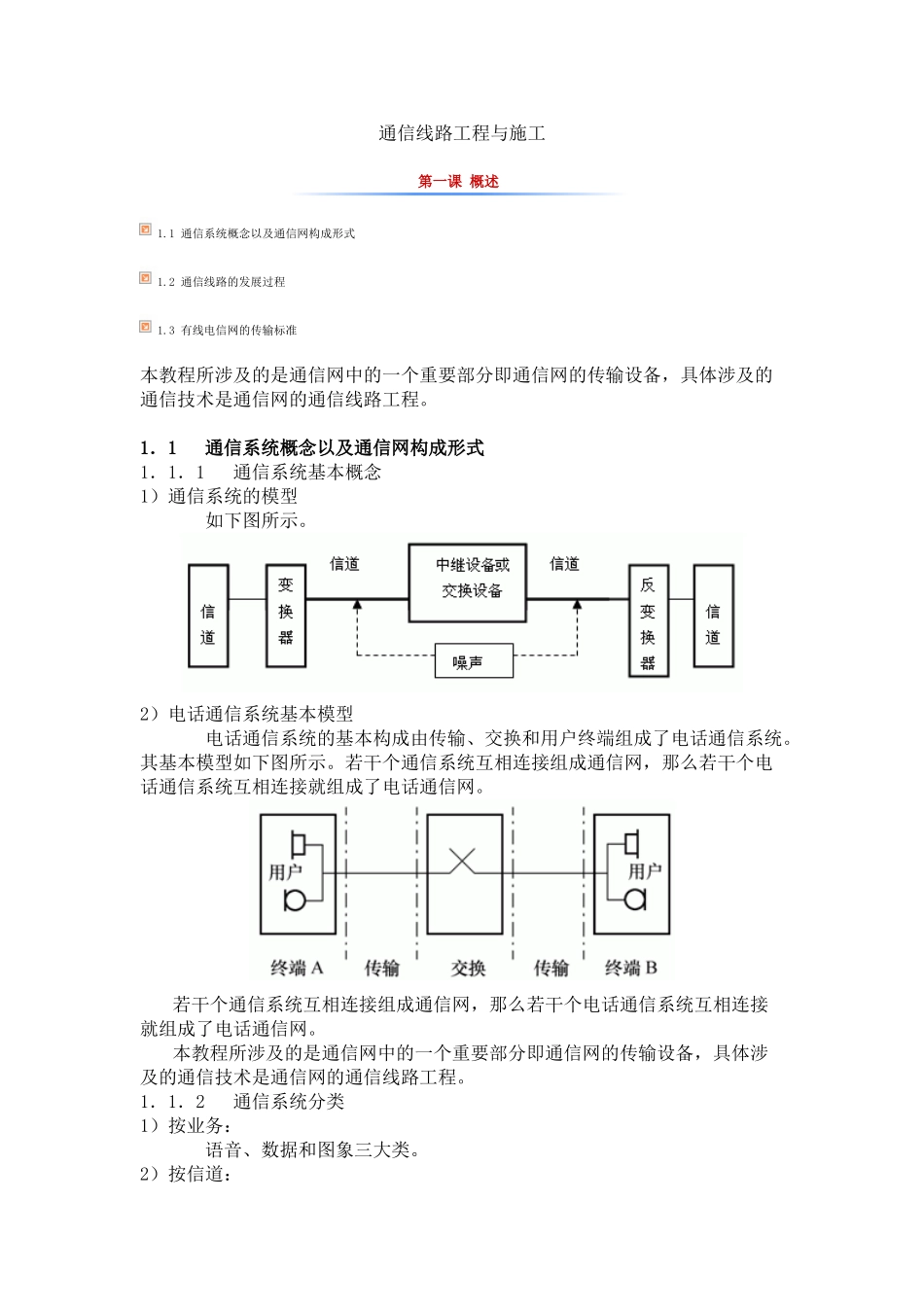

通信线路工程与施工第一课 概述 1.1 通信系统概念以及通信网构成形式1.2 通信线路的发展过程1.3 有线电信网的传输标准本教程所涉及的是通信网中的一个重要部分即通信网的传输设备，具体涉及的通信技术是通信网的通信线路工程。 1．1 通信系统概念以及通信网构成形式1．1．1 通信系统基本概念1）通信系统的模型 如下图所示。2）电话通信系统基本模型 电话通信系统的基本构成由传输、交换和用户终端组成了电话通信系统。其基本模型如下图所示。若干个通信系统互相连接组成通信网，那么若干个电话通信系统互相连接就组成了电话通信网。若干个通信系统互相连接组成通信网，那么若干个电话通信系统互相连接就组成了电话通信网。本教程所涉及的是通信网中的一个重要部分即通信网的传输设备，具体涉及的通信技术是通信网的通信线路工程。1．1．2 通信系统分类1）按业务： 语音、数据和图象三大类。2）按信道：（1）有线通信① 用导线传送电信号的通信方式。② 铜电缆：音频电缆，数据电缆和同轴电缆。③ 光纤光缆。（2）无线通信① 利用无线电波或红外线在空间传送信号的各种通信方式。② 无线电广播、电视，数字微波，卫星通信，红外线通信等。1．1．3 通信网构成1）电话通信网的构成结构概述： 电话网可分为本地电话网、国内长途电话网和国际长途电话网。（1）本地电话网 是指在一个统一号码长度的编号区内，由端局、汇接局、局间中继线、长市中继线，以及用户线、电话机组成的电话网。（2）国内长途电话网 是指全国各城市间用户进行长途通话的电话网，网中各城市都设一个或多个长途电话局，各长途局间由各级长途电路连接起来。（3）国际长途电话网 是指将世界各国的电话网相互连接起来进行国际通话的电话网。为此，每个国家都需设一个或几个国际电话局进行国际去话和来话的连接。一个国际长途通话实际上是由发话国的国内网部分、发话国的国际局、国际电路和受话国的国际局以及受话国的国内网等几部分组成的。2）我国传统的五级电话网结构 电话网基本结构形式，我国传统电话网由四级长途交换中心和一级本地网端局组成五级结构。其中一、二、三、四级的长途交换中心构成长途电话网，由本地网端局和按需要设置的汇接局组成本地电话网。我国传统电话网的网路结构如下图所示。 电话网的等级分为五级，C1 为大区交换中心，C2 为省交换中心，C3 为地区交换中心，C4 为县交换中心。到 1992 年底我国共有 8 个 C1（北京、天津...
