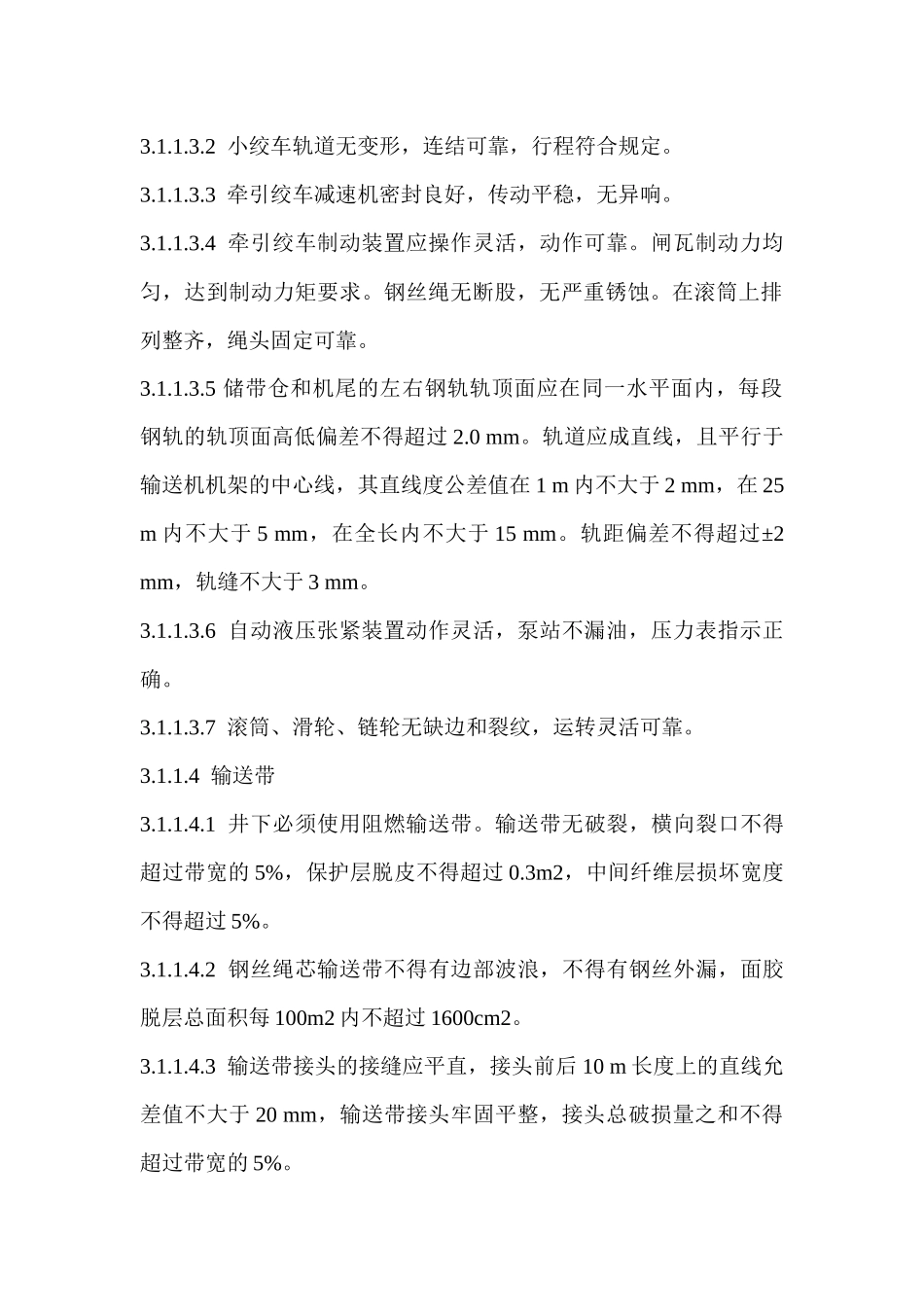

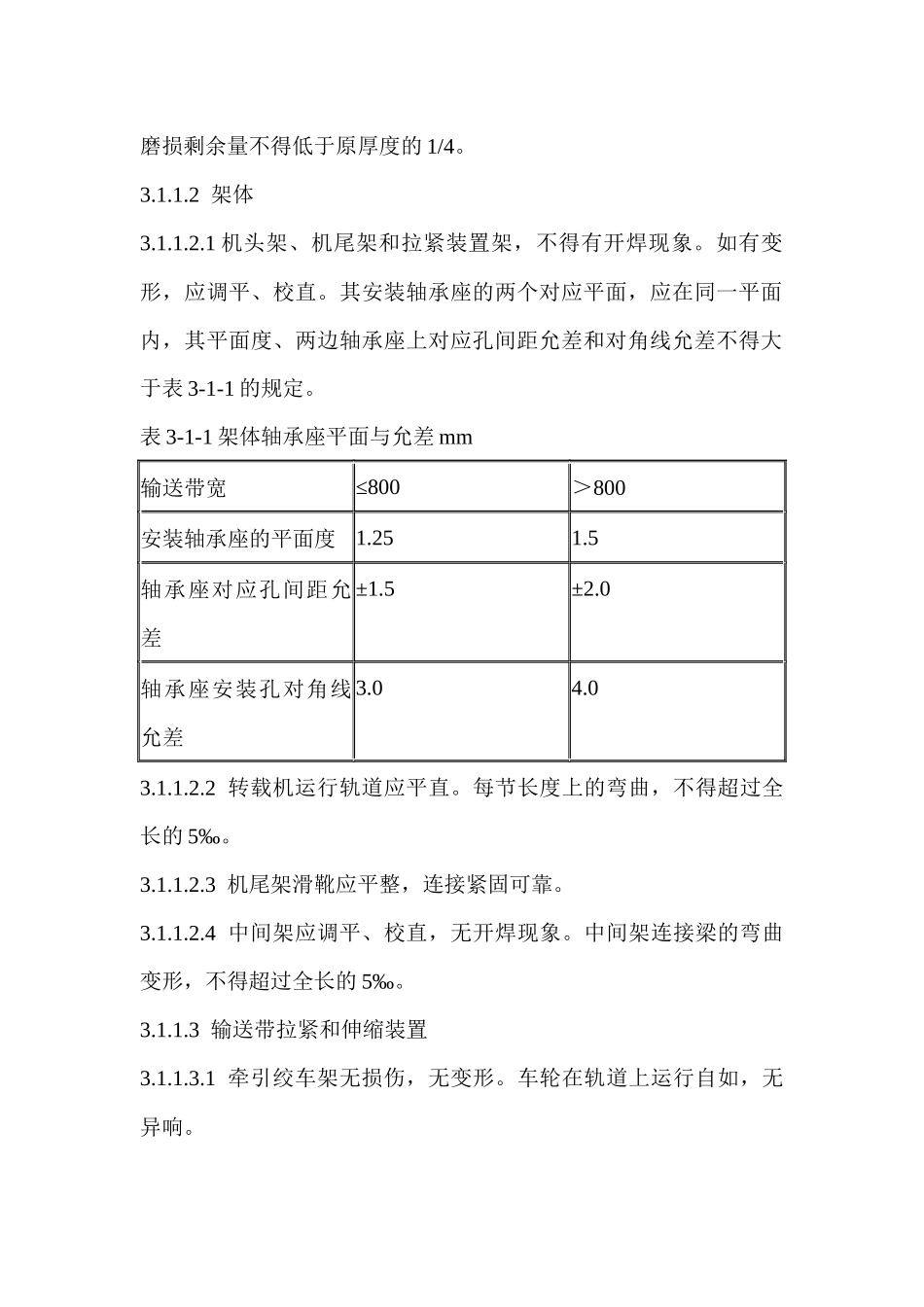

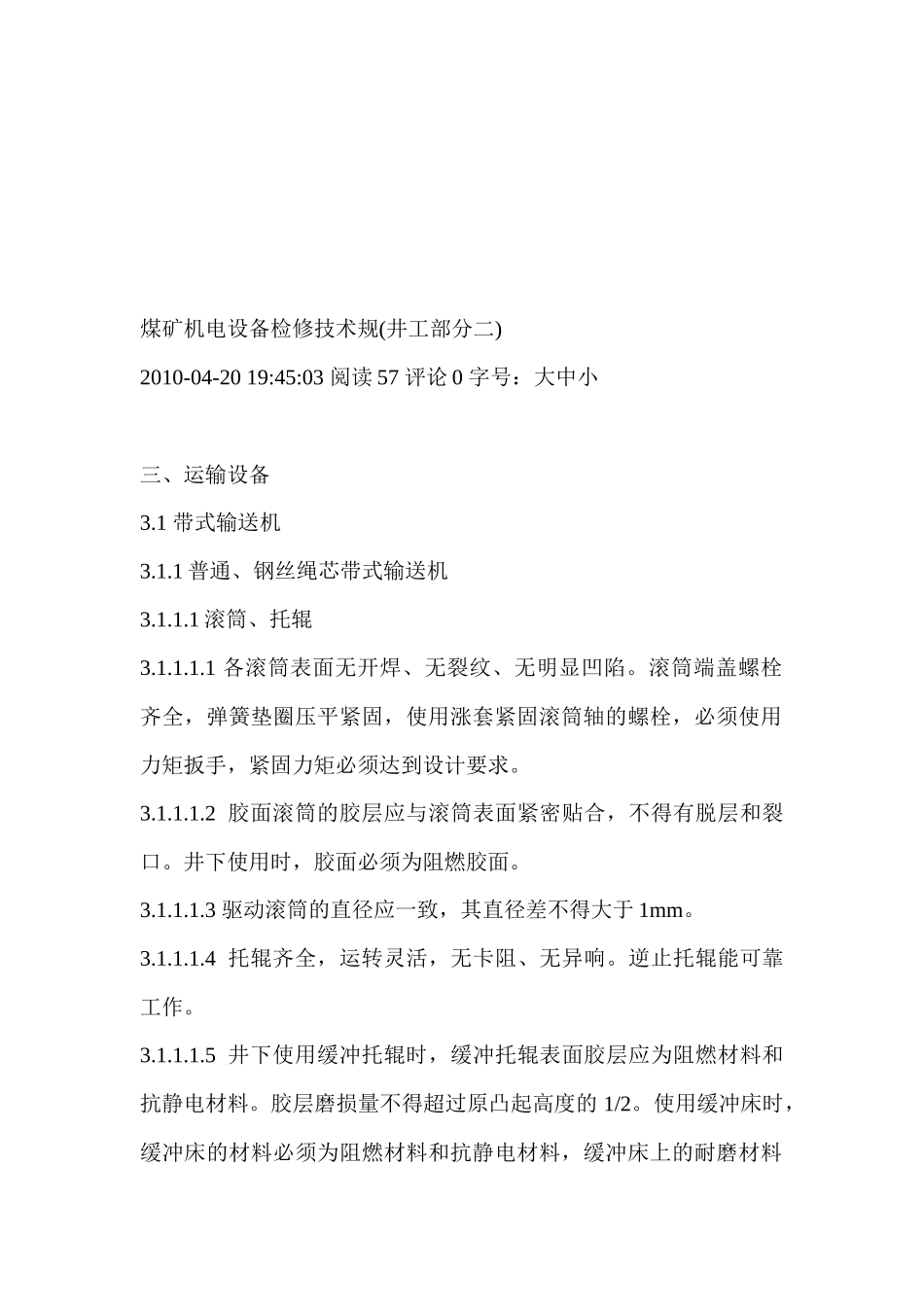

煤矿机电设备检修技术规(井工部分二)2010-04-20 19:45:03 阅读 57 评论 0 字号:大中小 三、运输设备3.1 带式输送机3.1.1 普通、钢丝绳芯带式输送机3.1.1.1 滚筒、托辊3.1.1.1.1 各滚筒表面无开焊、无裂纹、无明显凹陷。滚筒端盖螺栓齐全,弹簧垫圈压平紧固,使用涨套紧固滚筒轴的螺栓,必须使用力矩扳手,紧固力矩必须达到设计要求。3.1.1.1.2 胶面滚筒的胶层应与滚筒表面紧密贴合,不得有脱层和裂口。井下使用时,胶面必须为阻燃胶面。3.1.1.1.3 驱动滚筒的直径应一致,其直径差不得大于 1mm。3.1.1.1.4 托辊齐全,运转灵活,无卡阻、无异响。逆止托辊能可靠工作。3.1.1.1.5 井下使用缓冲托辊时,缓冲托辊表面胶层应为阻燃材料和抗静电材料。胶层磨损量不得超过原凸起高度的 1/2。使用缓冲床时,缓冲床的材料必须为阻燃材料和抗静电材料,缓冲床上的耐磨材料磨损剩余量不得低于原厚度的 1/4。3.1.1.2 架体3.1.1.2.1 机头架、机尾架和拉紧装置架,不得有开焊现象。如有变形,应调平、校直。其安装轴承座的两个对应平面,应在同一平面内,其平面度、两边轴承座上对应孔间距允差和对角线允差不得大于表 3-1-1 的规定。表 3-1-1 架体轴承座平面与允差 mm 输送带宽≤800>800安装轴承座的平面度1.251.5轴承座对应孔间距允差±1.5±2.0轴承座安装孔对角线允差3.04.03.1.1.2.2 转载机运行轨道应平直。每节长度上的弯曲,不得超过全长的 5‰。3.1.1.2.3 机尾架滑靴应平整,连接紧固可靠。3.1.1.2.4 中间架应调平、校直,无开焊现象。中间架连接梁的弯曲变形,不得超过全长的 5‰。3.1.1.3 输送带拉紧和伸缩装置3.1.1.3.1 牵引绞车架无损伤,无变形。车轮在轨道上运行自如,无异响。3.1.1.3.2 小绞车轨道无变形,连结可靠,行程符合规定。3.1.1.3.3 牵引绞车减速机密封良好,传动平稳,无异响。3.1.1.3.4 牵引绞车制动装置应操作灵活,动作可靠。闸瓦制动力均匀,达到制动力矩要求。钢丝绳无断股,无严重锈蚀。在滚筒上排列整齐,绳头固定可靠。3.1.1.3.5 储带仓和机尾的左右钢轨轨顶面应在同一水平面内,每段钢轨的轨顶面高低偏差不得超过 2.0 mm。轨道应成直线,且平行于输送机机架的中心线,其直线度公差值在 1 m 内不大于 2 mm,在 25 m 内不大于 5 mm,在全长内不大于 15 mm。轨距偏差不得超过±2 mm,轨缝不大于 3 mm。3.1.1.3.6 自动液压张紧装置动作灵活,泵站不漏油,压力表指示正确。3....
