自行葫芦输送系统机械部分介绍：1、轨道铝合金轨道为一次轧制成型
每段长度为标准六米,其规格分 I180 和 I220 两种
视工件重量选型
我公司生产的自行葫芦输送机产品，最大的特点是各工位在轨道上方不另安装如行程开关之类的发号器元件，所有信号都是依载物车携带的集电器直接从滑线上取得
信号始终跟踪采集，不易丢失
2、滑触线轨滑触线母线采用铜材模压成型，截面为 C 型，其通过绝缘套和固定支架等附件固定在轨道腹板上，再将滑线平行嵌入在支架内，其作用为载物车提供驱动电机和环链葫芦的工作电源以及 PLC 的所需信号
我公司采用引进德国技术国产滑触线，该 C 型阻燃滑触线轨较其他类型滑电导轨具有结构简单、强度高、刚性好等特点，特别是独特的供电接头联接型式，充分保证了供电的可靠性，全阻燃的护套及集电器确保了滑导系统的安全性

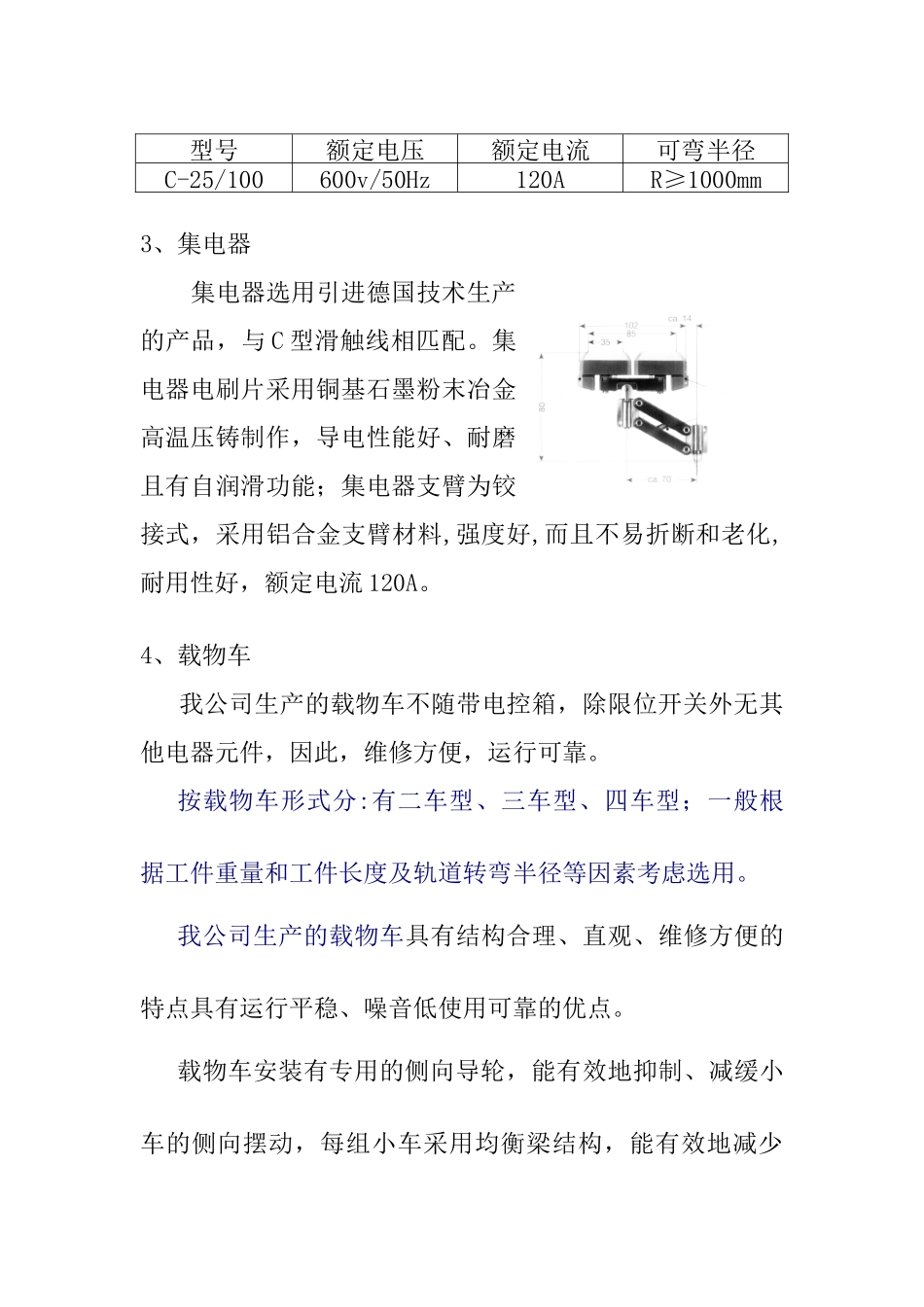

绝缘套由阻燃材料制造,技术参数如下表： 3、集电器 集电器选用引进德国技术生产的产品，与 C 型滑触线相匹配
集电器电刷片采用铜基石墨粉末冶金高温压铸制作，导电性能好、耐磨，且有自润滑功能；集电器支臂为铰接式，采用铝合金支臂材料,强度好,而且不易折断和老化,耐用性好，额定电流 120A
4、载物车 我公司生产的载物车不随带电控箱，除限位开关外无其他电器元件，因此，维修方便，运行可靠
按载物车形式分:有二车型、三车型、四车型；一般根据工件重量和工件长度及轨道转弯半径等因素考虑选用
我公司生产的载物车具有结构合理、直观、维修方便的特点具有运行平稳、噪音低使用可靠的优点
载物车安装有专用的侧向导轮，能有效地抑制、减缓小车的侧向摆动，每组小车采用均衡梁结构，能有效地减少型号额定电压额定电流可弯半径C-25/100600v/50Hz120AR≥1000mm停车和起步时的前后晃动；保证载物车运行的平稳性和集电刷与导电滑触线的良好接触，减少由于接触不实而产生的打火花的现象
