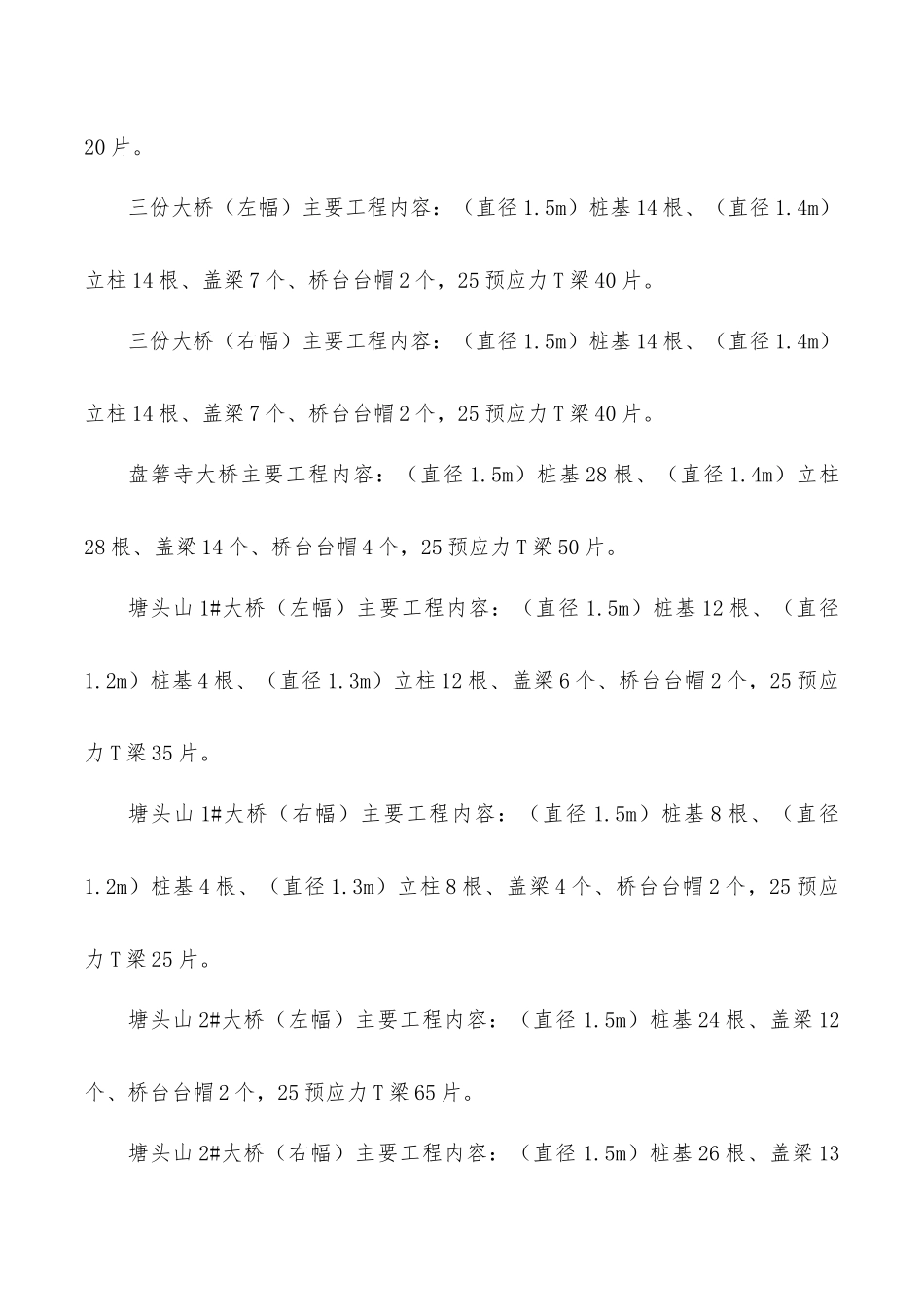

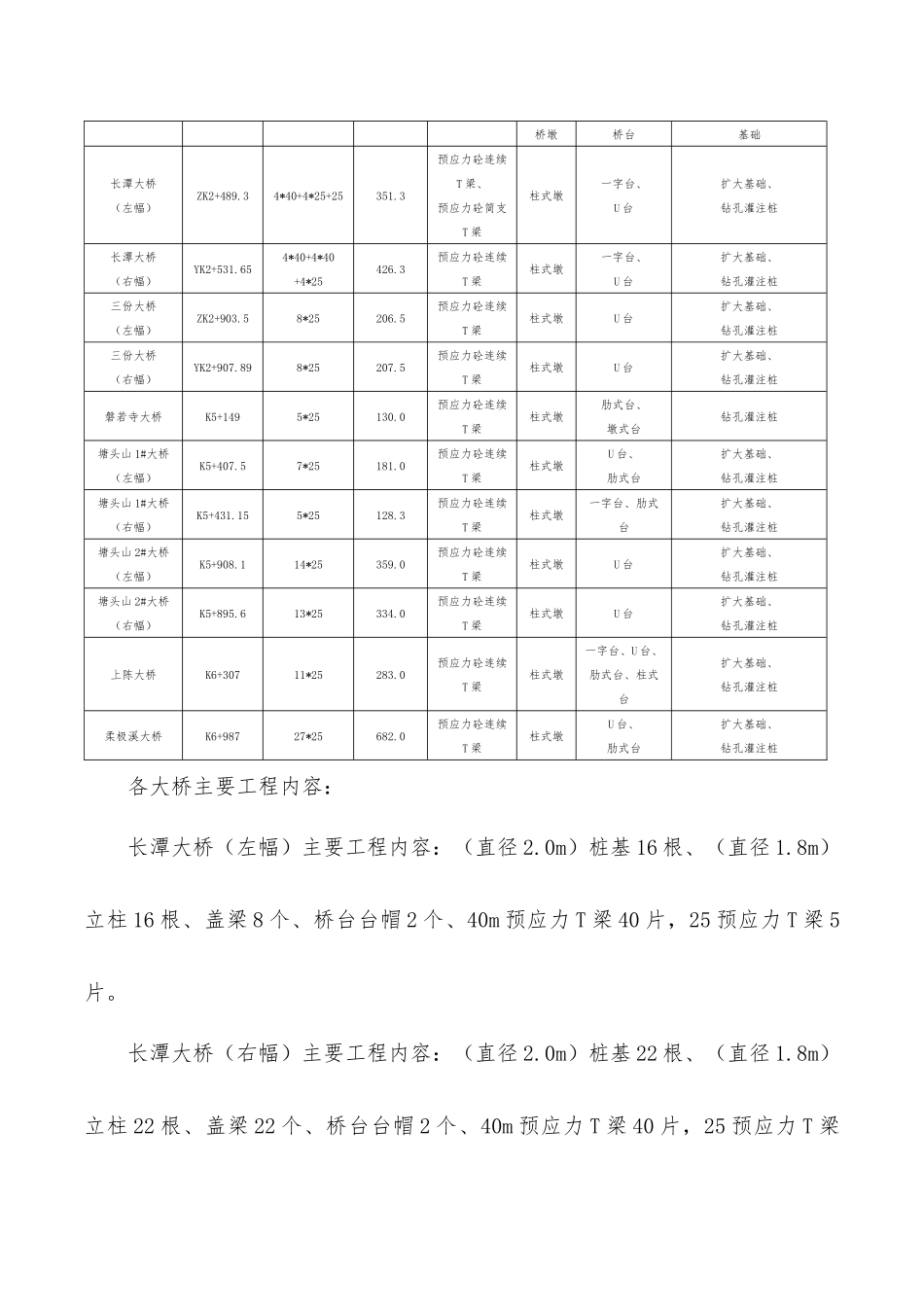

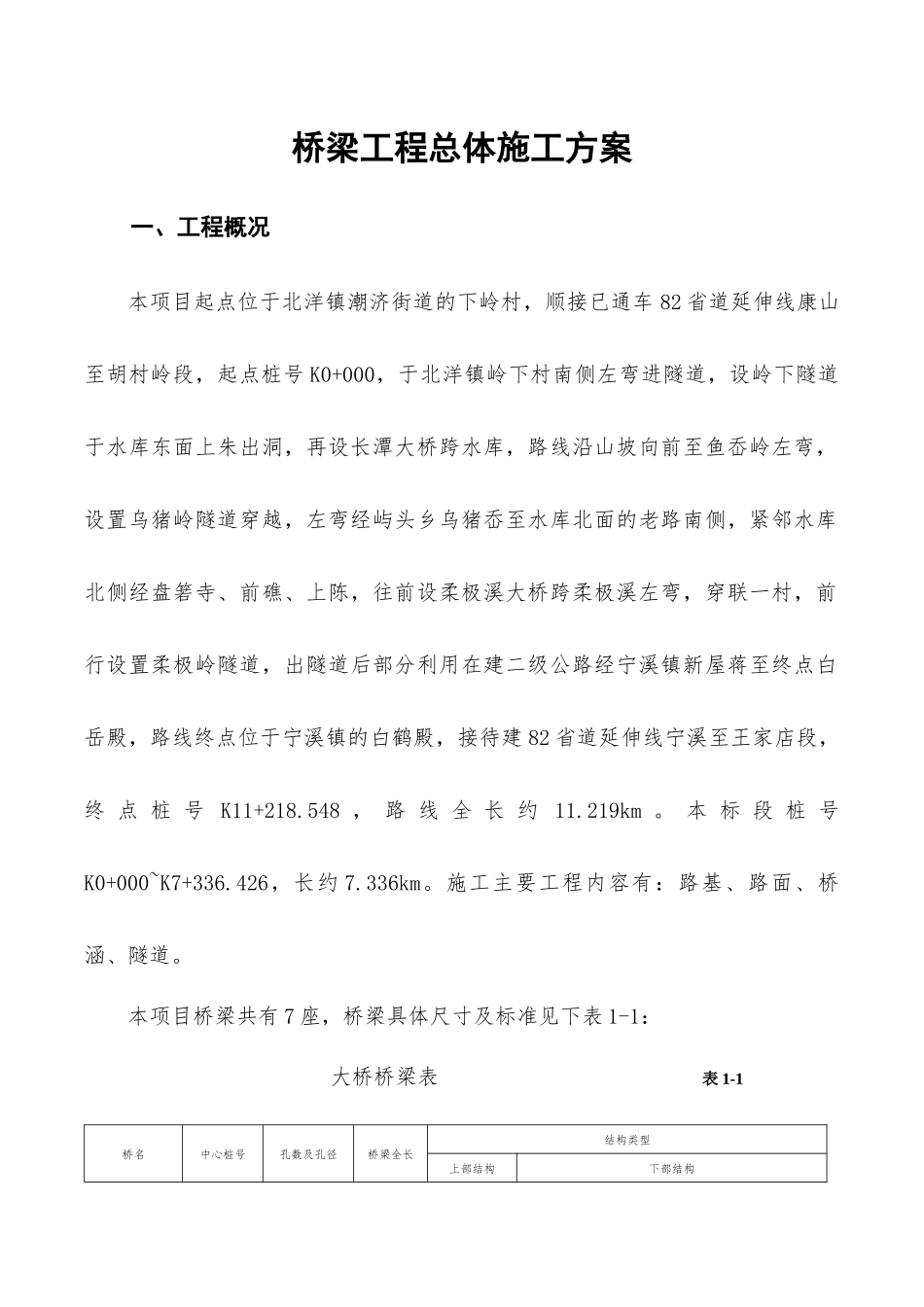

桥梁工程总体施工方案一、工程概况本项目起点位于北洋镇潮济街道的下岭村，顺接已通车 82 省道延伸线康山至胡村岭段，起点桩号 K0+000，于北洋镇岭下村南侧左弯进隧道，设岭下隧道于水库东面上朱出洞，再设长潭大桥跨水库，路线沿山坡向前至鱼岙岭左弯，设置乌猪岭隧道穿越，左弯经屿头乡乌猪岙至水库北面的老路南侧，紧邻水库北侧经盘箬寺、前礁、上陈，往前设柔极溪大桥跨柔极溪左弯，穿联一村，前行设置柔极岭隧道，出隧道后部分利用在建二级公路经宁溪镇新屋蒋至终点白岳殿，路线终点位于宁溪镇的白鹤殿，接待建 82 省道延伸线宁溪至王家店段，终 点 桩 号 K11+218.548 ， 路 线 全 长 约 11.219km 。 本 标 段 桩 号K0+000~K7+336.426，长约 7.336km。施工主要工程内容有：路基、路面、桥涵、隧道。本项目桥梁共有 7 座，桥梁具体尺寸及标准见下表 1-1： 大桥桥梁表 表 1-1桥名中心桩号孔数及孔径桥梁全长结构类型上部结构下部结构桥墩桥台基础长潭大桥（左幅）ZK2+489.34*40+4*25+25351.3预应力砼连续T 梁、预应力砼简支T 梁柱式墩一字台、U 台扩大基础、钻孔灌注桩长潭大桥（右幅）YK2+531.654*40+4*40+4*25426.3预应力砼连续T 梁柱式墩一字台、U 台扩大基础、钻孔灌注桩三份大桥（左幅）ZK2+903.58*25206.5预应力砼连续T 梁柱式墩U 台扩大基础、钻孔灌注桩三份大桥（右幅）YK2+907.898*25207.5预应力砼连续T 梁柱式墩U 台扩大基础、钻孔灌注桩磐若寺大桥K5+1495*25130.0预应力砼连续T 梁柱式墩肋式台、墩式台钻孔灌注桩塘头山 1#大桥（左幅）K5+407.57*25181.0预应力砼连续T 梁柱式墩U 台、肋式台扩大基础、钻孔灌注桩塘头山 1#大桥（右幅）K5+431.155*25128.3预应力砼连续T 梁柱式墩一字台、肋式台扩大基础、钻孔灌注桩塘头山 2#大桥（左幅）K5+908.114*25359.0预应力砼连续T 梁柱式墩U 台扩大基础、钻孔灌注桩塘头山 2#大桥（右幅）K5+895.613*25334.0预应力砼连续T 梁柱式墩U 台扩大基础、钻孔灌注桩上陈大桥K6+30711*25283.0预应力砼连续T 梁柱式墩一字台、U 台、肋式台、柱式台扩大基础、钻孔灌注桩柔极溪大桥K6+98727*25682.0预应力砼连续T 梁柱式墩U 台、肋式台扩大基础、钻孔灌注桩各大桥主要工程内容：长潭大桥（左幅）主要工程内容：（直径 2.0m）桩基 16 根、（直径 1.8m）立柱 16 根、盖梁 8 个、桥台台帽 2 个、40m 预应力 T 梁 40 片，25 预应力 T...
