水电施工组织设计(详细版)(DOC31页)VIP免费

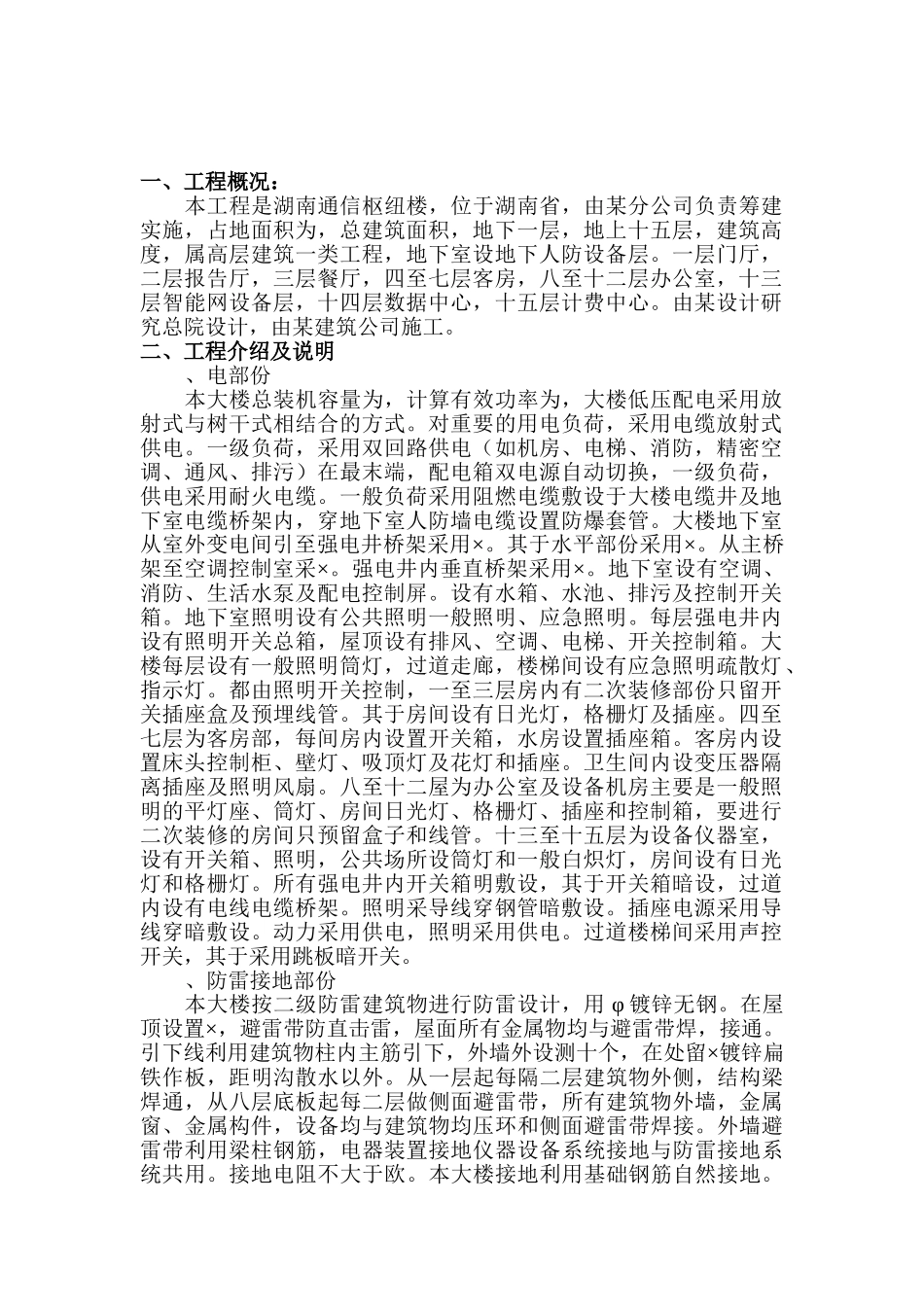

施工组织设计（施工方案）审批表工程名称：序号 项 目审查核实工程概况工程介绍及设计说明技术交底工程备料技术施工措施工程用工计划材料计划表施工进度表审评意见编制单位（ 签 章 ） 年 月 日审批单位（ 签 章 ） 年 月 日施 工 方 案一、工程概况：本工程是湖南通信枢纽楼，位于湖南省，由某分公司负责筹建实施，占地面积为，总建筑面积，地下一层，地上十五层，建筑高度，属高层建筑一类工程，地下室设地下人防设备层。一层门厅，二层报告厅，三层餐厅，四至七层客房，八至十二层办公室，十三层智能网设备层，十四层数据中心，十五层计费中心。由某设计研究总院设计，由某建筑公司施工。二、工程介绍及说明、电部份本大楼总装机容量为，计算有效功率为，大楼低压配电采用放射式与树干式相结合的方式。对重要的用电负荷，采用电缆放射式供电。一级负荷，采用双回路供电（如机房、电梯、消防，精密空调、通风、排污）在最末端，配电箱双电源自动切换，一级负荷，供电采用耐火电缆。一般负荷采用阻燃电缆敷设于大楼电缆井及地下室电缆桥架内，穿地下室人防墙电缆设置防爆套管。大楼地下室从室外变电间引至强电井桥架采用×。其于水平部份采用×。从主桥架至空调控制室采×。强电井内垂直桥架采用×。地下室设有空调、消防、生活水泵及配电控制屏。设有水箱、水池、排污及控制开关箱。地下室照明设有公共照明一般照明、应急照明。每层强电井内设有照明开关总箱，屋顶设有排风、空调、电梯、开关控制箱。大楼每层设有一般照明筒灯，过道走廊，楼梯间设有应急照明疏散灯、指示灯。都由照明开关控制，一至三层房内有二次装修部份只留开关插座盒及预埋线管。其于房间设有日光灯，格栅灯及插座。四至七层为客房部，每间房内设置开关箱，水房设置插座箱。客房内设置床头控制柜、壁灯、吸顶灯及花灯和插座。卫生间内设变压器隔离插座及照明风扇。八至十二屋为办公室及设备机房主要是一般照明的平灯座、筒灯、房间日光灯、格栅灯、插座和控制箱，要进行二次装修的房间只预留盒子和线管。十三至十五层为设备仪器室，设有开关箱、照明，公共场所设筒灯和一般白炽灯，房间设有日光灯和格栅灯。所有强电井内开关箱明敷设，其于开关箱暗设，过道内设有电线电缆桥架。照明采导线穿钢管暗敷设。插座电源采用导线穿暗敷设。动力采用供电，照明采用供电。过道楼梯间采用声控开关，其于采用跳板暗开关。、防雷接地部份本大楼按二级防雷建筑物进行防...
