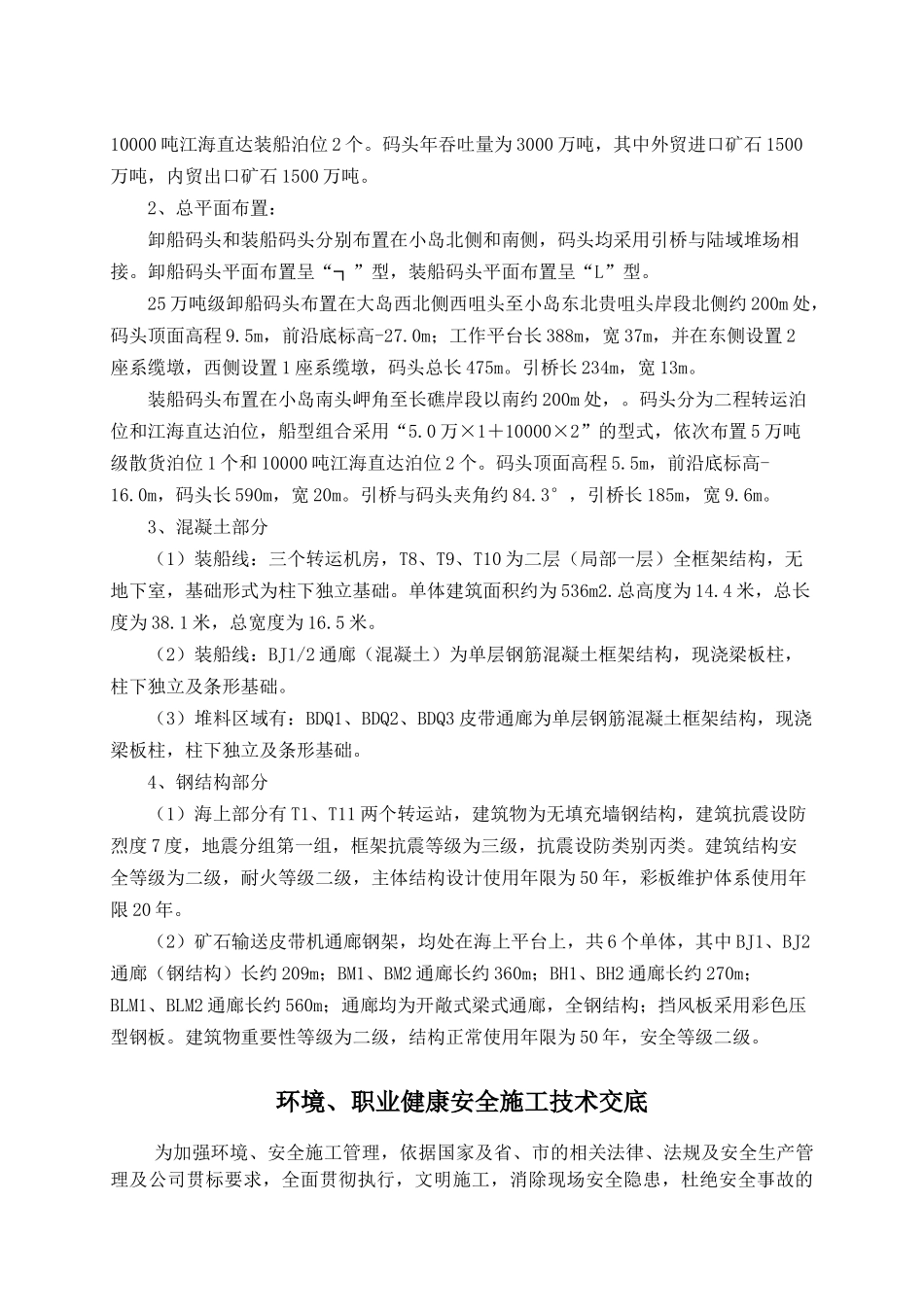

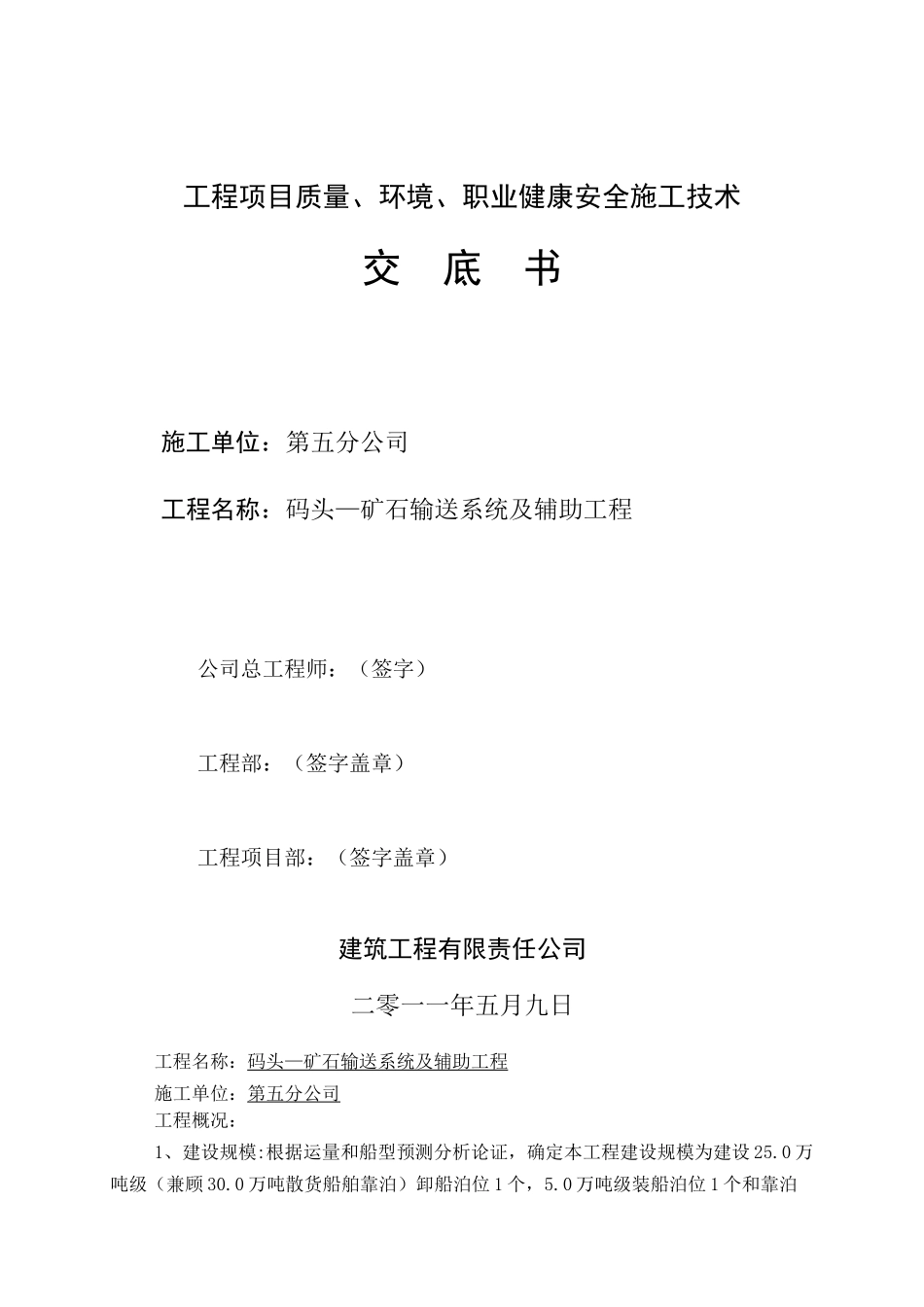

工程项目质量、环境、职业健康安全施工技术交 底 书 施工单位：第五分公司工程名称：码头—矿石输送系统及辅助工程公司总工程师：（签字）工程部：（签字盖章）工程项目部：（签字盖章） 建筑工程有限责任公司二零一一年五月九日工程名称：码头—矿石输送系统及辅助工程施工单位：第五分公司工程概况：1、建设规模:根据运量和船型预测分析论证，确定本工程建设规模为建设 25.0 万吨级（兼顾 30.0 万吨散货船舶靠泊）卸船泊位 1 个，5.0 万吨级装船泊位 1 个和靠泊10000 吨江海直达装船泊位 2 个。码头年吞吐量为 3000 万吨，其中外贸进口矿石 1500万吨，内贸出口矿石 1500 万吨。 2、总平面布置： 卸船码头和装船码头分别布置在小岛北侧和南侧，码头均采用引桥与陆域堆场相接。卸船码头平面布置呈“┐”型，装船码头平面布置呈“L”型。 25 万吨级卸船码头布置在大岛西北侧西咀头至小岛东北贵咀头岸段北侧约 200m 处，码头顶面高程 9.5m，前沿底标高-27.0m；工作平台长 388m，宽 37m，并在东侧设置 2座系缆墩，西侧设置 1 座系缆墩，码头总长 475m。引桥长 234m，宽 13m。 装船码头布置在小岛南头岬角至长礁岸段以南约 200m 处，。码头分为二程转运泊位和江海直达泊位，船型组合采用“5.0 万×1＋10000×2”的型式，依次布置 5 万吨级散货泊位 1 个和 10000 吨江海直达泊位 2 个。码头顶面高程 5.5m，前沿底标高-16.0m，码头长 590m，宽 20m。引桥与码头夹角约 84.3°，引桥长 185m，宽 9.6m。 3、混凝土部分 （1）装船线：三个转运机房，T8、T9、T10 为二层（局部一层）全框架结构，无地下室，基础形式为柱下独立基础。单体建筑面积约为 536m2.总高度为 14.4 米，总长度为 38.1 米，总宽度为 16.5 米。 （2）装船线：BJ1/2 通廊（混凝土）为单层钢筋混凝土框架结构，现浇梁板柱，柱下独立及条形基础。 （3）堆料区域有：BDQ1、BDQ2、BDQ3 皮带通廊为单层钢筋混凝土框架结构，现浇梁板柱，柱下独立及条形基础。 4、钢结构部分 （1）海上部分有 T1、T11 两个转运站，建筑物为无填充墙钢结构，建筑抗震设防烈度 7 度，地震分组第一组，框架抗震等级为三级，抗震设防类别丙类。建筑结构安全等级为二级，耐火等级二级，主体结构设计使用年限为 50 年，彩板维护体系使用年限 20 年。 （2）矿石输送皮带机通廊钢架，均处在海上平台上，共 6 个单体，其中 BJ1、BJ2通...
