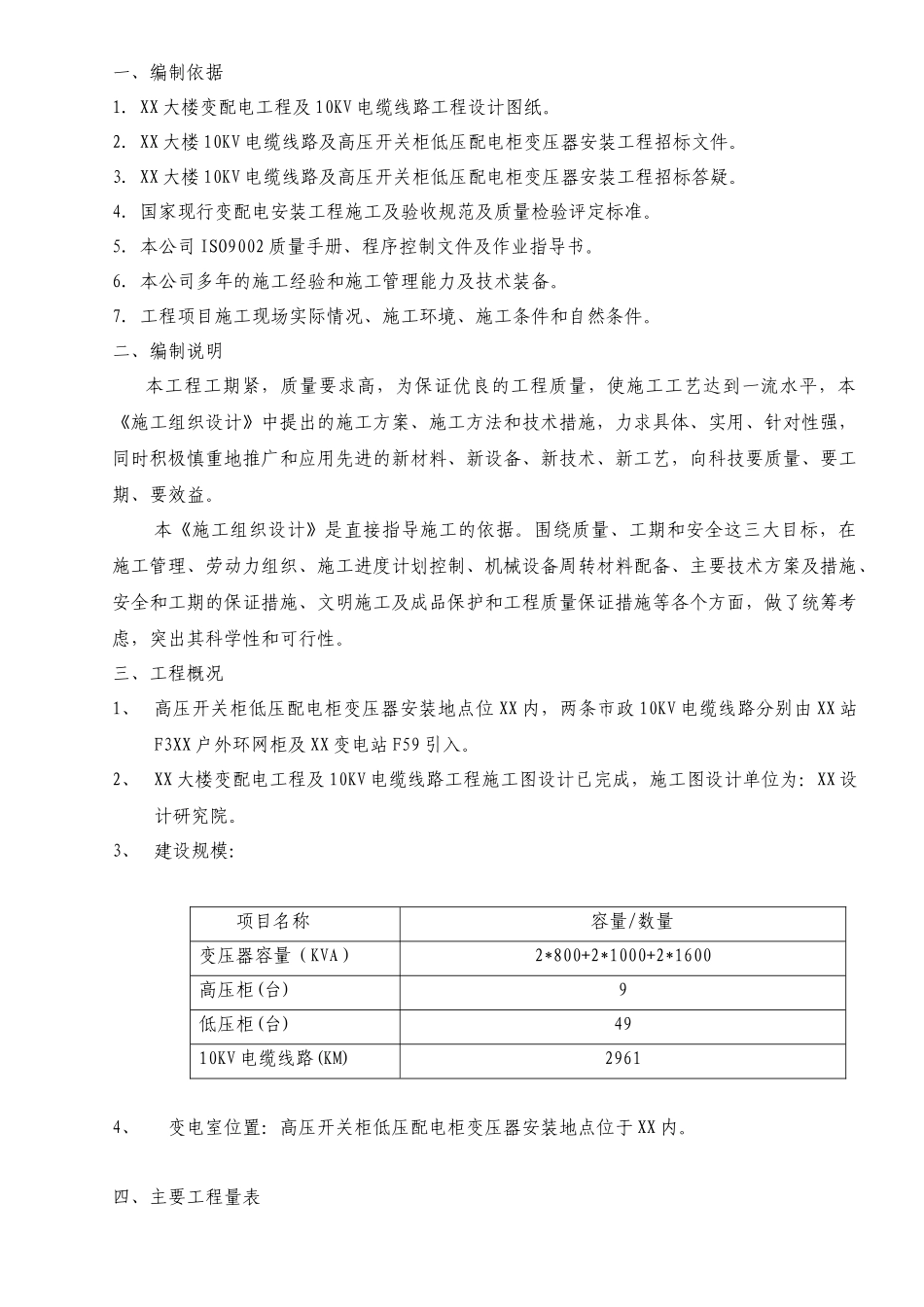

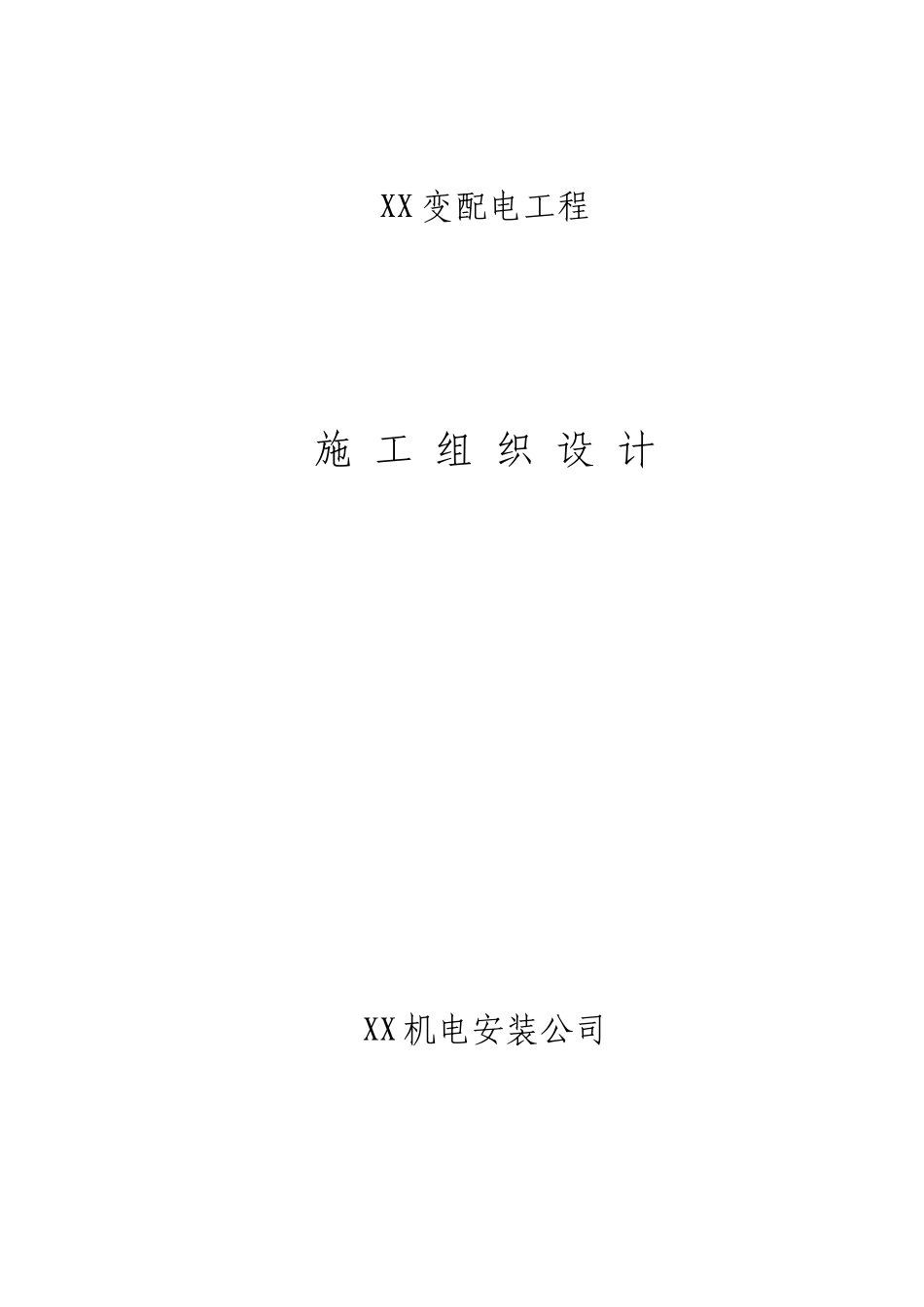

XX 变配电工程施 工 组 织 设 计 XX 机电安装公司目 录一、编制依据二、编制说明三、工程概况四、实物工程量五、施工部署六、施工准备七、主要项目施工方法八、保证质量的措施九、安全施工的措施十、施工机具配备计划十一、工程施工进度计划一、编制依据1. XX 大楼变配电工程及 10KV 电缆线路工程设计图纸。2. XX 大楼 10KV 电缆线路及高压开关柜低压配电柜变压器安装工程招标文件。3. XX 大楼 10KV 电缆线路及高压开关柜低压配电柜变压器安装工程招标答疑。4. 国家现行变配电安装工程施工及验收规范及质量检验评定标准。5. 本公司 ISO9002 质量手册、程序控制文件及作业指导书。6. 本公司多年的施工经验和施工管理能力及技术装备。7. 工程项目施工现场实际情况、施工环境、施工条件和自然条件。二、编制说明本工程工期紧，质量要求高，为保证优良的工程质量，使施工工艺达到一流水平，本《施工组织设计》中提出的施工方案、施工方法和技术措施，力求具体、实用、针对性强，同时积极慎重地推广和应用先进的新材料、新设备、新技术、新工艺，向科技要质量、要工期、要效益。本《施工组织设计》是直接指导施工的依据。围绕质量、工期和安全这三大目标，在施工管理、劳动力组织、施工进度计划控制、机械设备周转材料配备、主要技术方案及措施、安全和工期的保证措施、文明施工及成品保护和工程质量保证措施等各个方面，做了统筹考虑，突出其科学性和可行性。三、工程概况1、 高压开关柜低压配电柜变压器安装地点位 XX 内，两条市政 10KV 电缆线路分别由 XX 站F3XX 户外环网柜及 XX 变电站 F59 引入。2、 XX 大楼变配电工程及 10KV 电缆线路工程施工图设计已完成，施工图设计单位为：XX 设计研究院。3、 建设规模：项目名称容量/数量变压器容量（KVA）2*800+2*1000+2*1600高压柜(台)9低压柜(台)4910KV 电缆线路(KM)29614、变电室位置：高压开关柜低压配电柜变压器安装地点位于 XX 内。四、主要工程量表序号名 称 规 格 型 号单位数量1高压开关柜ZS1台92干式变压器SCB10-800KVA台23干式变压器SCB10-1000KVA台24干式变压器SCB10-1600KVA台29低压配电柜GCL台4910低压母线槽2000A米35.511低压母线槽3000A米2013电缆桥架450*150 托盘式米4216高压电缆YJV22-10KV-3×95mm2米5524高压电缆YJV22-10KV-3×120mm2米3025高压电缆YJV22-10KV-3×300mm2米296126镀锌钢管φ100米0.1827镀锌钢管φ150米61728镀...
