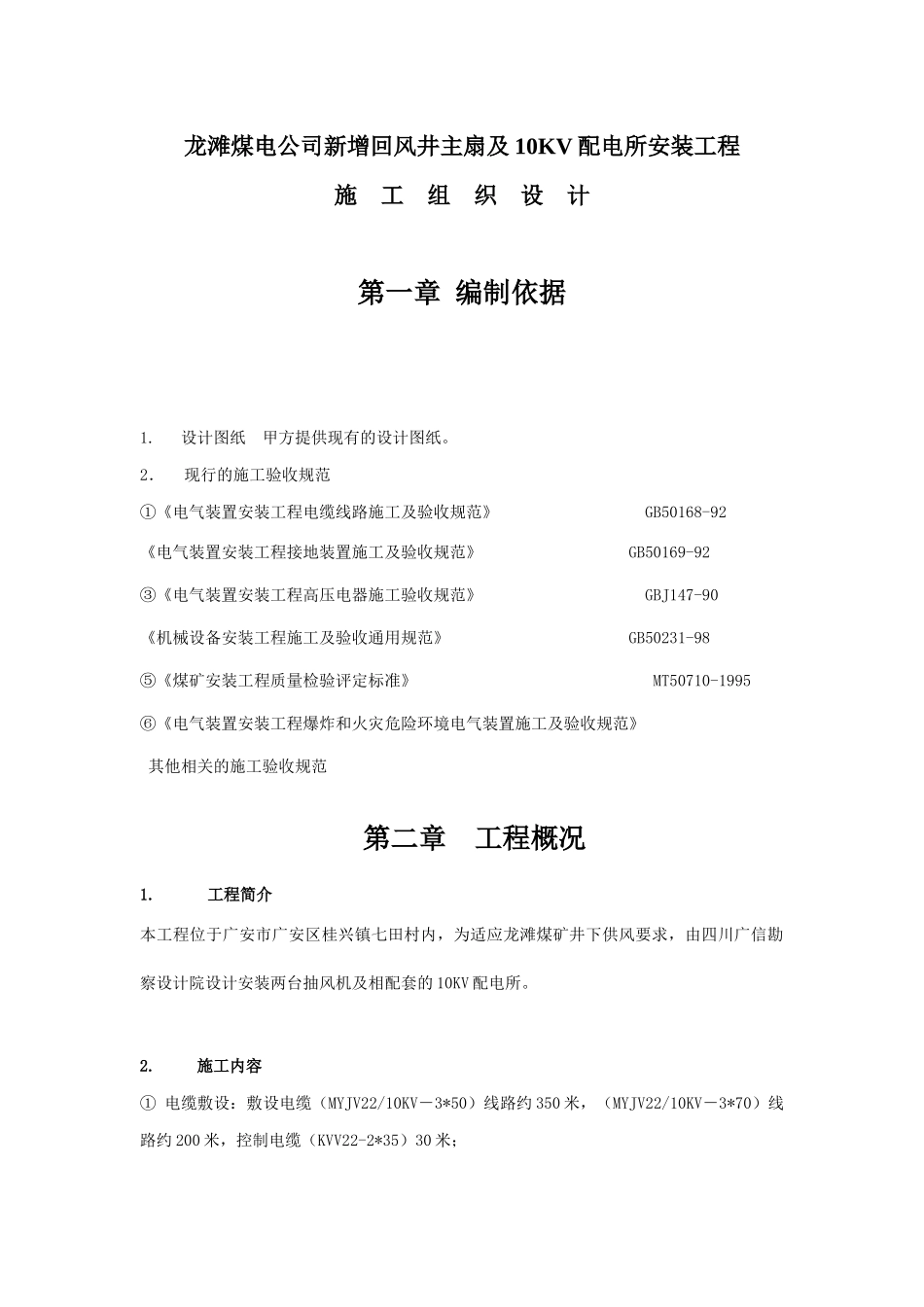

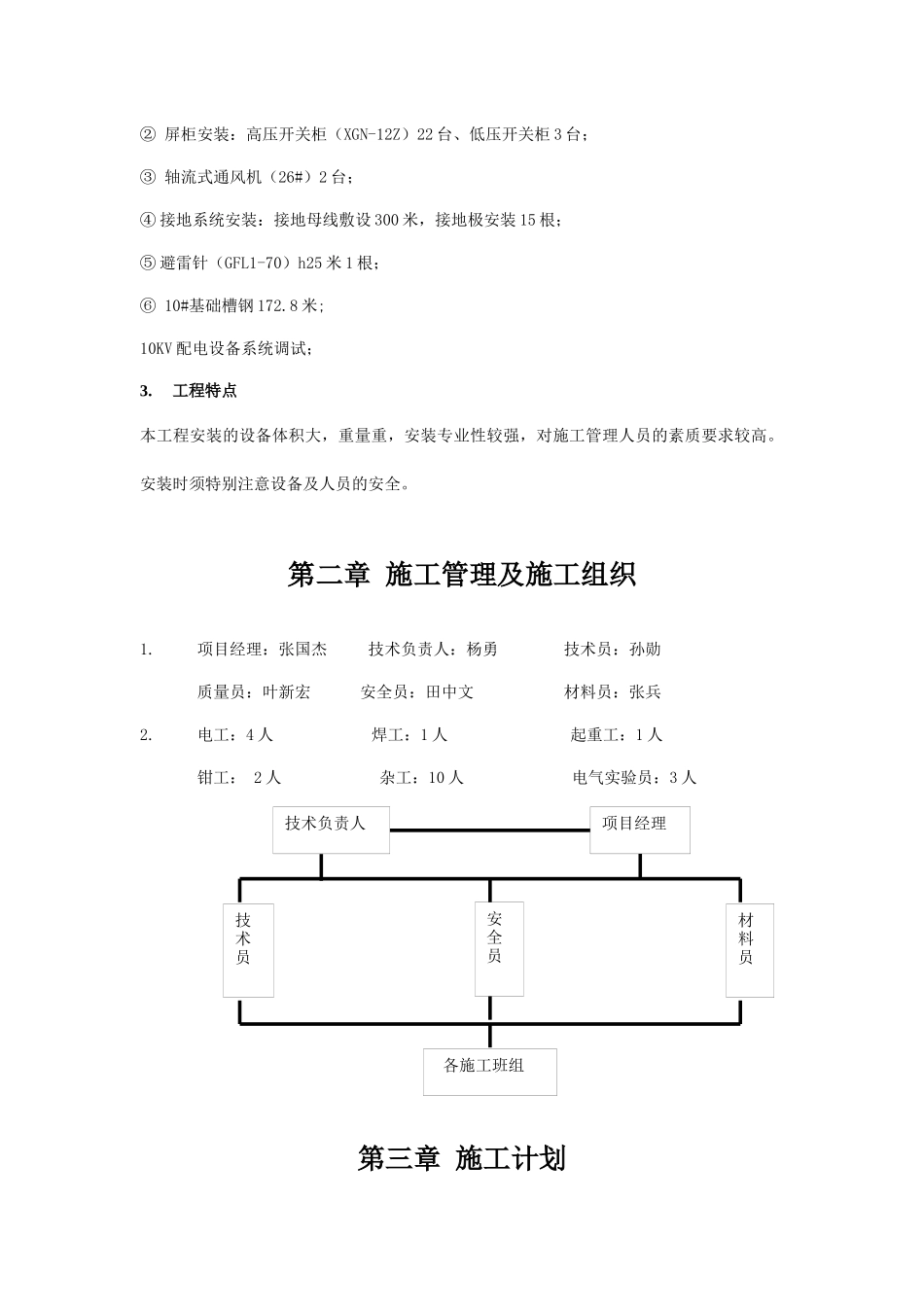

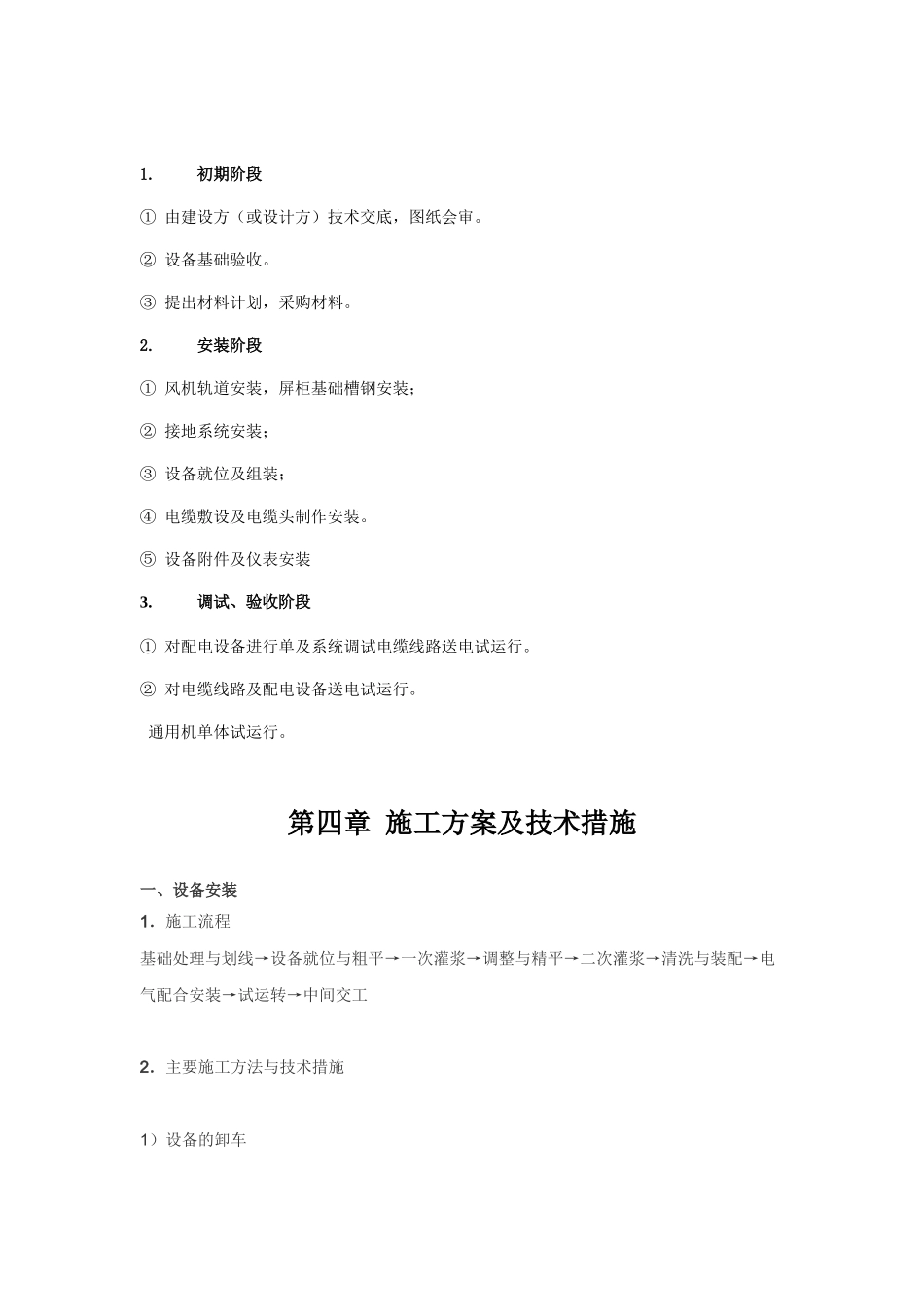

龙滩煤电公司新增回风井主扇及 10KV 配电所安装工程施 工 组 织 设 计第一章 编制依据1. 设计图纸 甲方提供现有的设计图纸。2． 现行的施工验收规范①《电气装置安装工程电缆线路施工及验收规范》 GB50168-92《电气装置安装工程接地装置施工及验收规范》 GB50169-92③《电气装置安装工程高压电器施工验收规范》 GBJ147-90《机械设备安装工程施工及验收通用规范》 GB50231-98⑤《煤矿安装工程质量检验评定标准》 MT50710-1995⑥《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范》 其他相关的施工验收规范第二章 工程概况1.工程简介本工程位于广安市广安区桂兴镇七田村内，为适应龙滩煤矿井下供风要求，由四川广信勘察设计院设计安装两台抽风机及相配套的 10KV 配电所。2. 施工内容① 电缆敷设：敷设电缆（MYJV22/10KV－3*50）线路约 350 米，（MYJV22/10KV－3*70）线路约 200 米，控制电缆（KVV22-2*35）30 米；② 屏柜安装：高压开关柜（XGN-12Z）22 台、低压开关柜 3 台；③ 轴流式通风机（26#）2 台；④ 接地系统安装：接地母线敷设 300 米，接地极安装 15 根；⑤ 避雷针（GFL1-70）h25 米 1 根；⑥ 10#基础槽钢 172.8 米;10KV 配电设备系统调试；3.工程特点本工程安装的设备体积大，重量重，安装专业性较强，对施工管理人员的素质要求较高。安装时须特别注意设备及人员的安全。第二章 施工管理及施工组织1.项目经理：张国杰 技术负责人：杨勇 技术员：孙勋 质量员：叶新宏 安全员：田中文 材料员：张兵2.电工：4 人 焊工：1 人 起重工：1 人 钳工： 2 人 杂工：10 人电气实验员：3 人第三章 施工计划技术负责人项目经理技术员安全员材料员各施工班组1.初期阶段① 由建设方（或设计方）技术交底，图纸会审。② 设备基础验收。③ 提出材料计划，采购材料。2.安装阶段① 风机轨道安装，屏柜基础槽钢安装；② 接地系统安装；③ 设备就位及组装；④ 电缆敷设及电缆头制作安装。⑤ 设备附件及仪表安装3.调试、验收阶段① 对配电设备进行单及系统调试电缆线路送电试运行。② 对电缆线路及配电设备送电试运行。 通用机单体试运行。第四章 施工方案及技术措施一、设备安装1．施工流程基础处理与划线→设备就位与粗平→一次灌浆→调整与精平→二次灌浆→清洗与装配→电气配合安装→试运转→中间交工2．主要施工方法与技术措施1）设备的卸车a.设备卸车所选用的汽...
