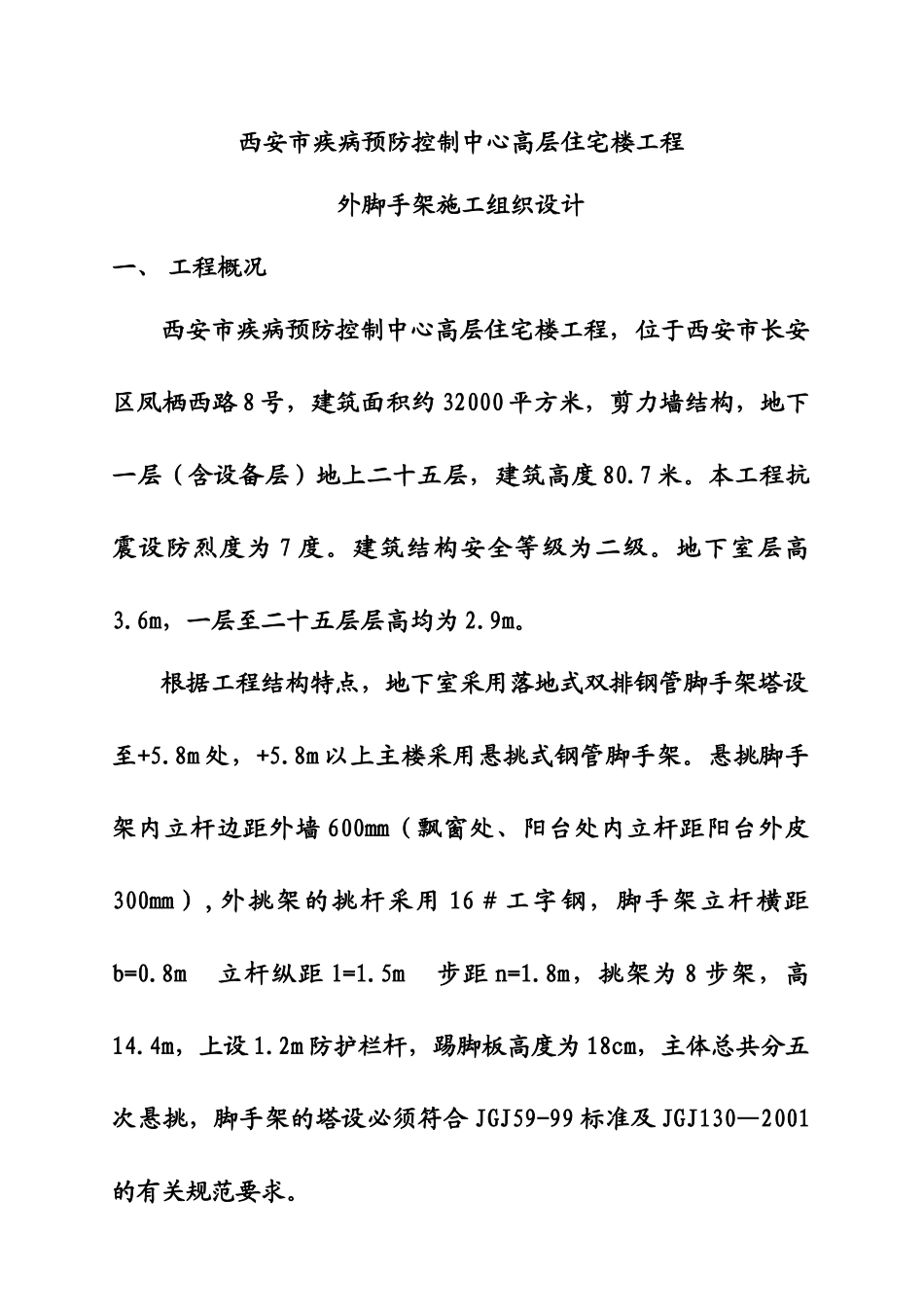

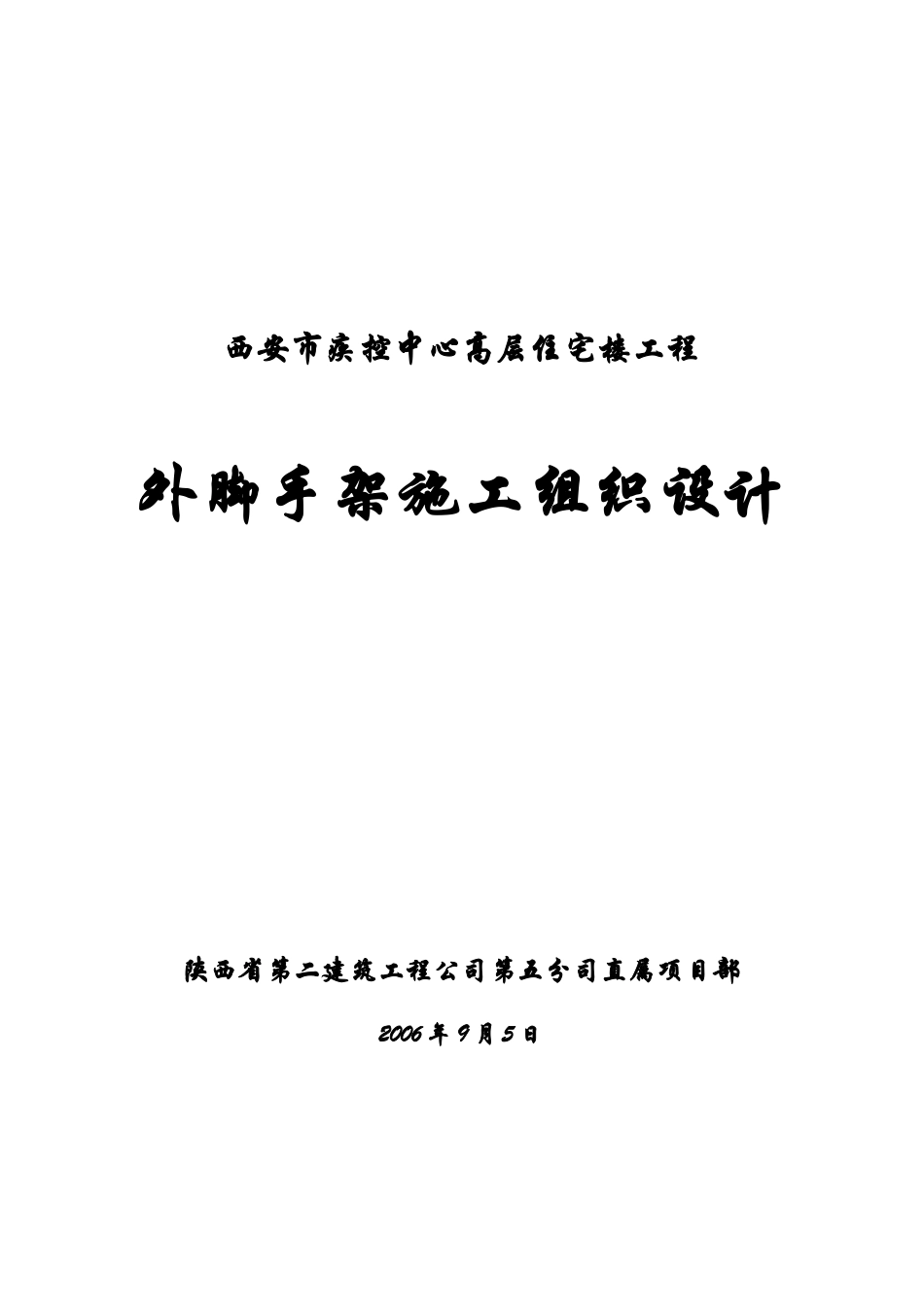

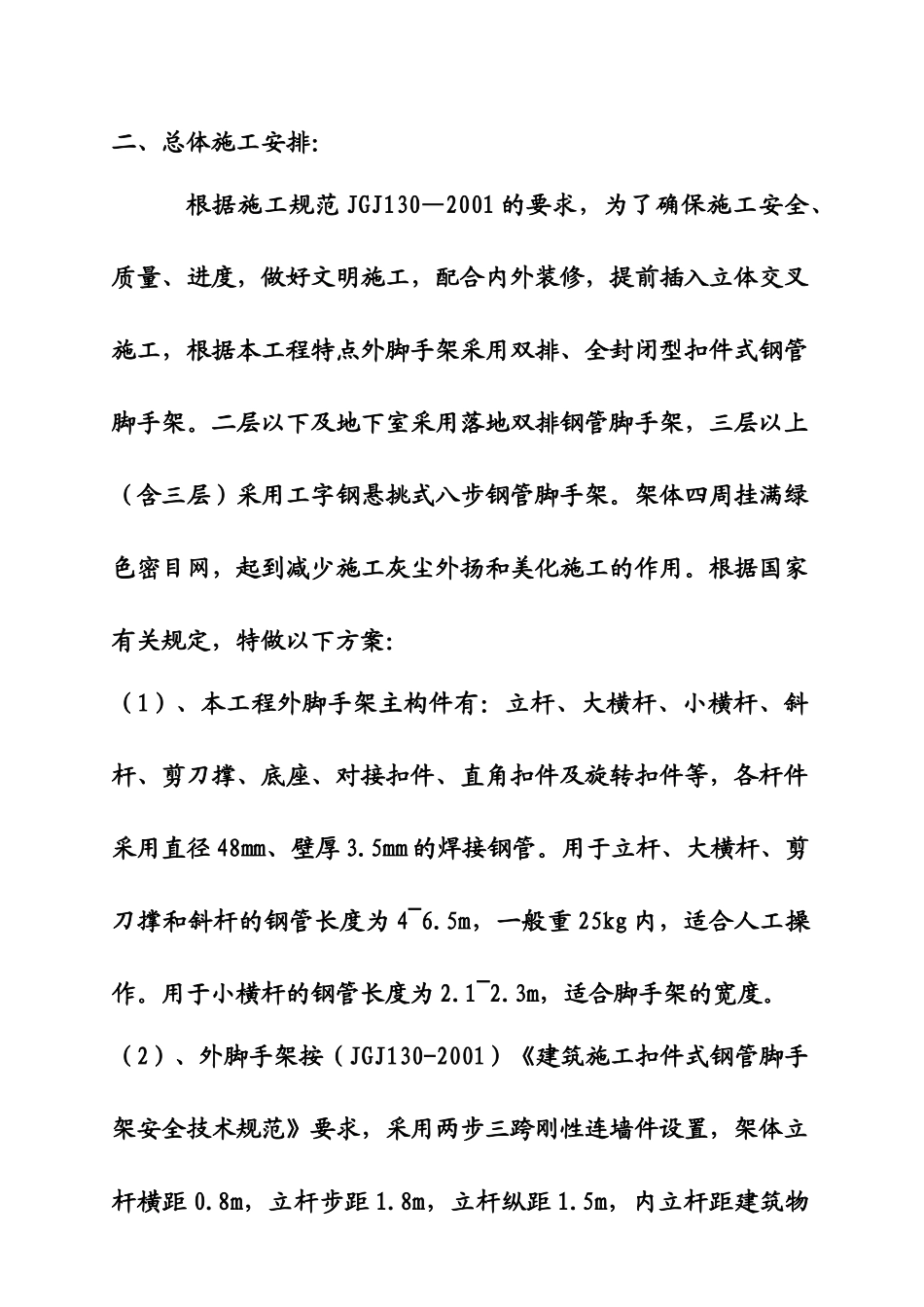

西安市疾控中心高层住宅楼工程外脚手架施工组织设计陕西省第二建筑工程公司第五分司直属项目部2006 年 9 月 5 日西安市疾病预防控制中心高层住宅楼工程外脚手架施工组织设计一、 工程概况西安市疾病预防控制中心高层住宅楼工程，位于西安市长安区凤栖西路 8 号，建筑面积约 32000 平方米，剪力墙结构，地下一层（含设备层）地上二十五层，建筑高度 80.7 米。本工程抗震设防烈度为 7 度。建筑结构安全等级为二级。地下室层高3.6m，一层至二十五层层高均为 2.9m。根据工程结构特点，地下室采用落地式双排钢管脚手架塔设至+5.8m 处，+5.8m 以上主楼采用悬挑式钢管脚手架。悬挑脚手架内立杆边距外墙 600mm（飘窗处、阳台处内立杆距阳台外皮300mm）,外挑架的挑杆采用 16＃工字钢，脚手架立杆横距b=0.8m 立杆纵距 l=1.5m 步距 n=1.8m，挑架为 8 步架，高14.4m，上设 1.2m 防护栏杆，踢脚板高度为 18cm，主体总共分五次悬挑，脚手架的塔设必须符合 JGJ59-99 标准及 JGJ130—2001的有关规范要求。二、总体施工安排：根据施工规范 JGJ130—2001 的要求，为了确保施工安全、质量、进度，做好文明施工，配合内外装修，提前插入立体交叉施工，根据本工程特点外脚手架采用双排、全封闭型扣件式钢管脚手架。二层以下及地下室采用落地双排钢管脚手架，三层以上（含三层）采用工字钢悬挑式八步钢管脚手架。架体四周挂满绿色密目网，起到减少施工灰尘外扬和美化施工的作用。根据国家有关规定，特做以下方案：（1）、本工程外脚手架主构件有：立杆、大横杆、小横杆、斜杆、剪刀撑、底座、对接扣件、直角扣件及旋转扣件等，各杆件采用直径 48mm、壁厚 3.5mm 的焊接钢管。用于立杆、大横杆、剪刀撑和斜杆的钢管长度为 4~6.5m，一般重 25kg 内，适合人工操作。用于小横杆的钢管长度为 2.1~2.3m，适合脚手架的宽度。（2）、外脚手架按（JGJ130-2001）《建筑施工扣件式钢管脚手架安全技术规范》要求，采用两步三跨刚性连墙件设置，架体立杆横距 0.8m，立杆步距 1.8m，立杆纵距 1.5m，内立杆距建筑物300mm、600mm。1、 落地式脚手架每根立杆底部设置底座及垫板，底座采用规格为 100mm*100mm*5mm 钢板制做，垫板采用 600mm 厚，宽度不小于 300mm 的松木板铺设。2、 立杆接长除顶层顶步采用搭接外，其余各层各步接头采用对接扣件连接。并且，相邻两根立杆的接头不设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向...
