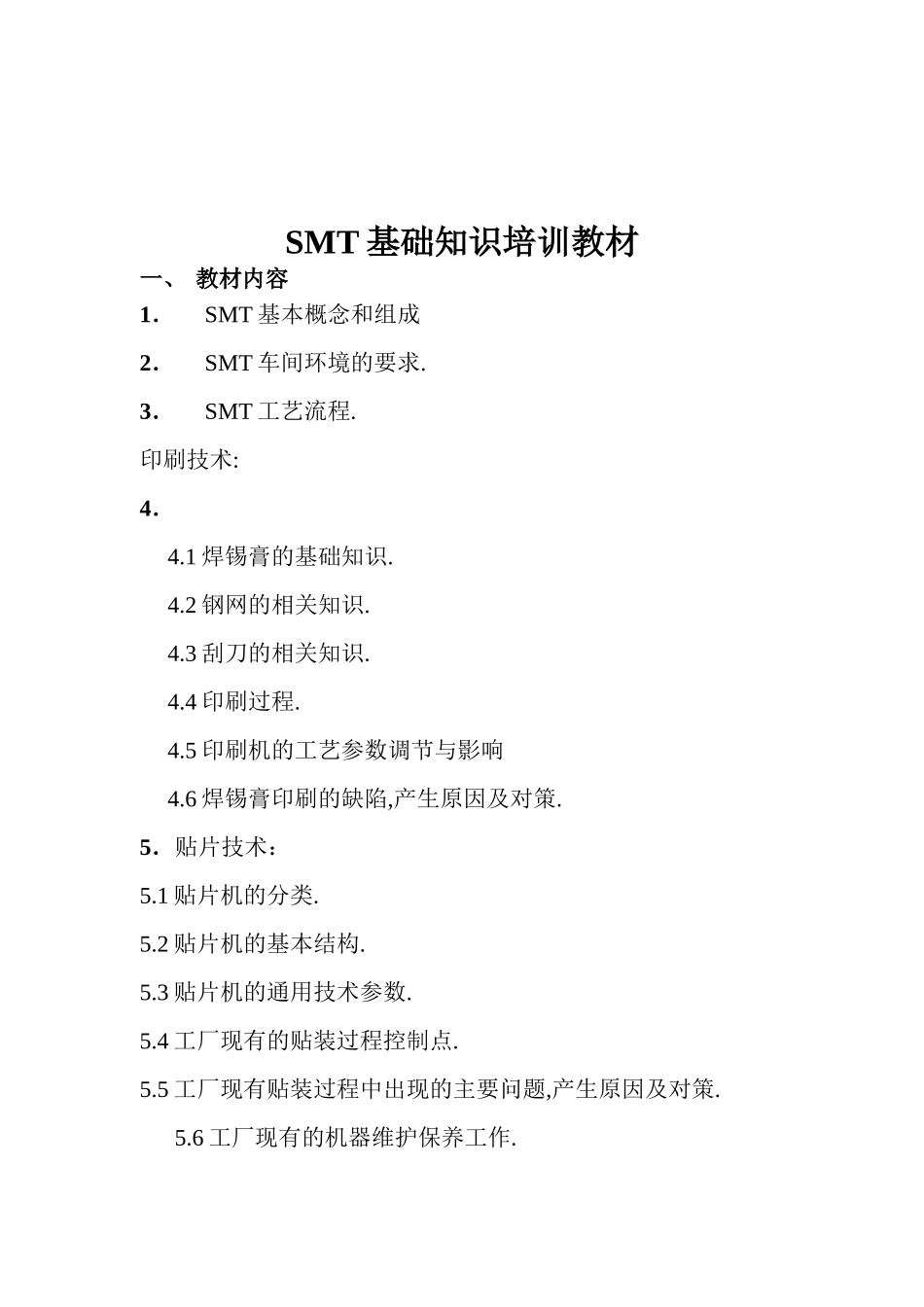

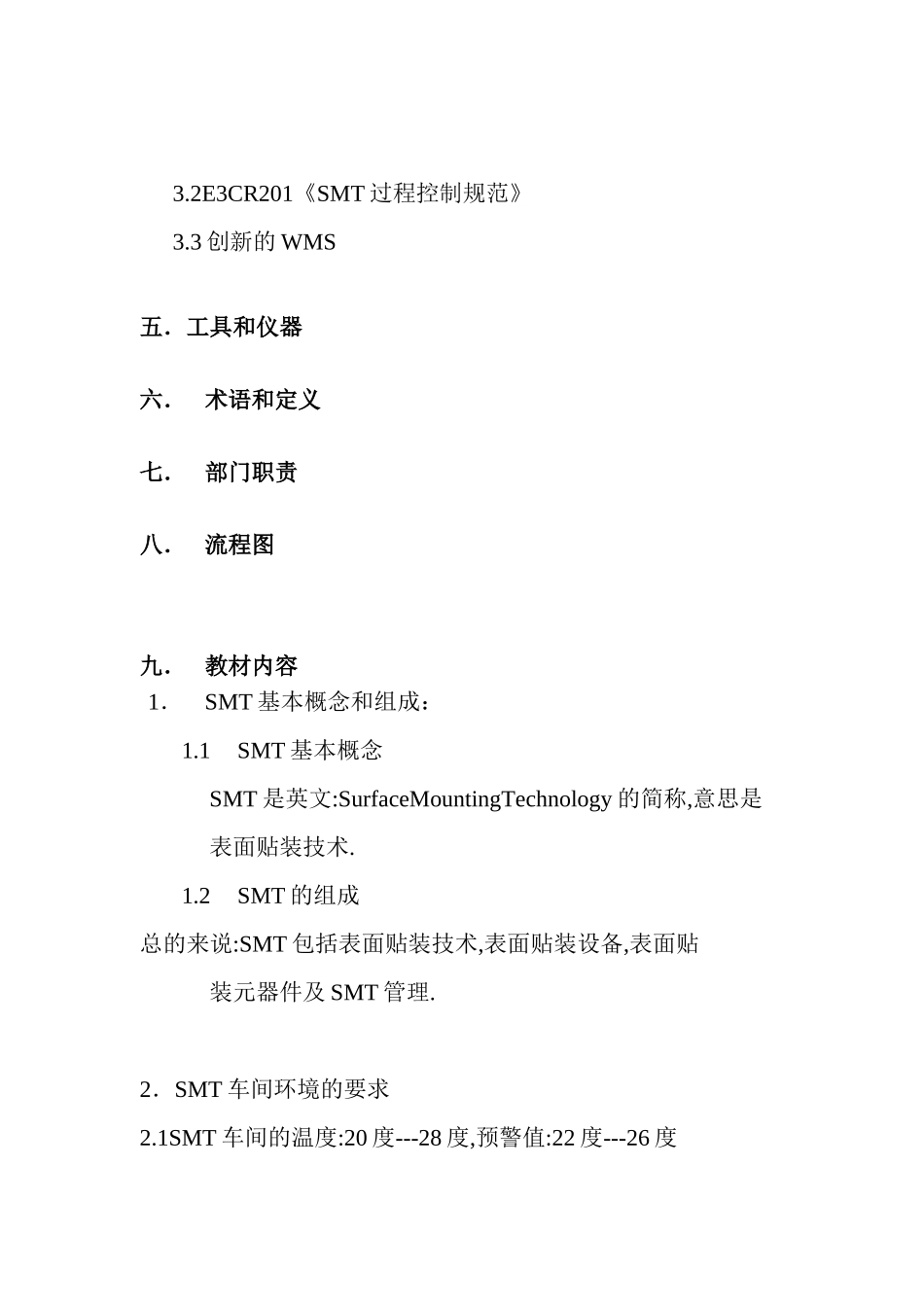

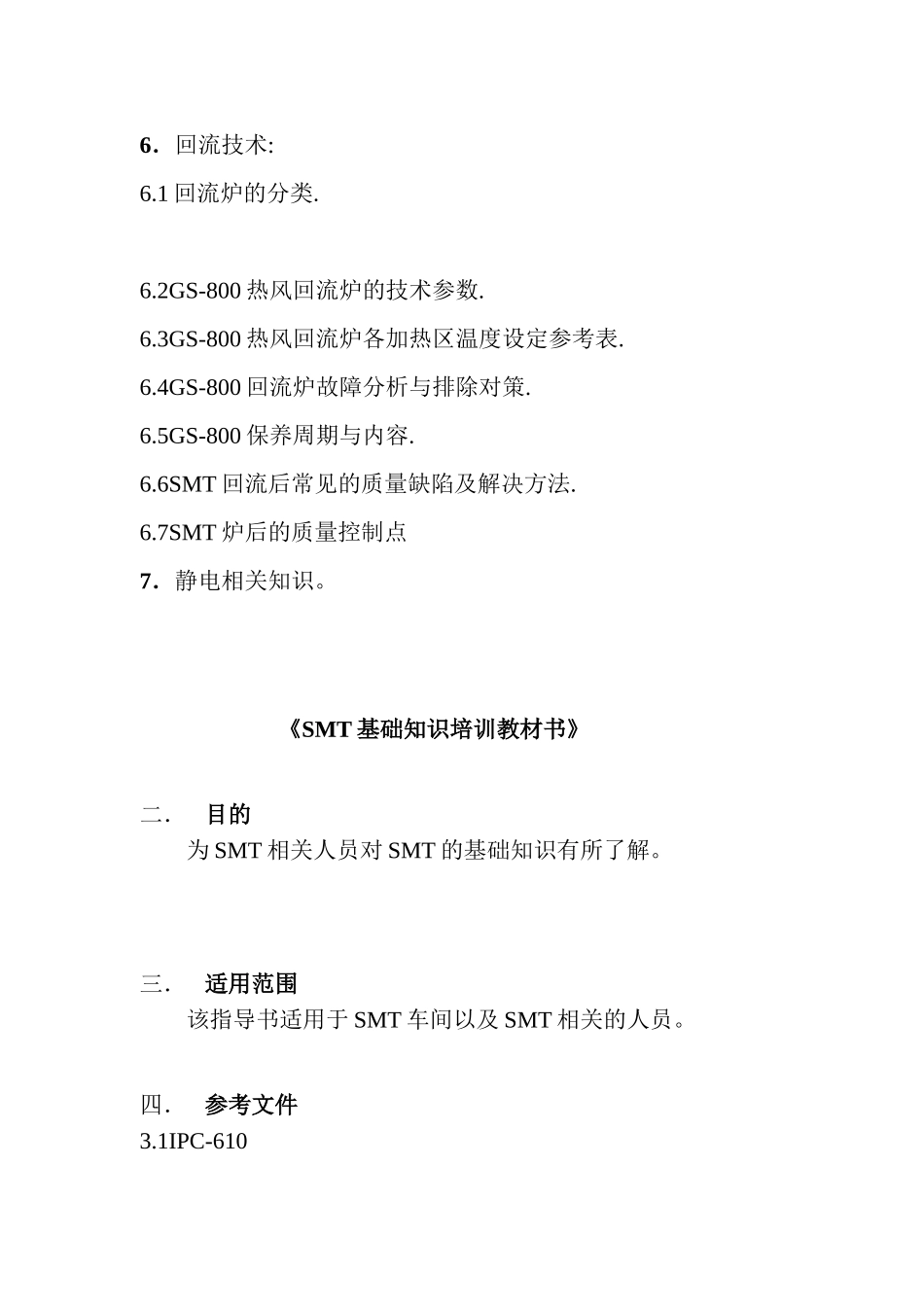

SMT 基础知识培训教材一、 教材内容1．SMT 基本概念和组成2．SMT 车间环境的要求.3．SMT 工艺流程.印刷技术: 4．4.1 焊锡膏的基础知识.4.2 钢网的相关知识.4.3 刮刀的相关知识.4.4 印刷过程.4.5 印刷机的工艺参数调节与影响4.6 焊锡膏印刷的缺陷,产生原因及对策.5．贴片技术：5.1 贴片机的分类.5.2 贴片机的基本结构.5.3 贴片机的通用技术参数.5.4 工厂现有的贴装过程控制点.5.5 工厂现有贴装过程中出现的主要问题,产生原因及对策.5.6 工厂现有的机器维护保养工作.6．回流技术:6.1 回流炉的分类. 6.2GS-800 热风回流炉的技术参数.6.3GS-800 热风回流炉各加热区温度设定参考表.6.4GS-800 回流炉故障分析与排除对策.6.5GS-800 保养周期与内容.6.6SMT 回流后常见的质量缺陷及解决方法.6.7SMT 炉后的质量控制点7．静电相关知识。《SMT 基础知识培训教材书》二． 目的为 SMT 相关人员对 SMT 的基础知识有所了解。三． 适用范围该指导书适用于 SMT 车间以及 SMT 相关的人员。四． 参考文件3.1IPC-6103.2E3CR201《SMT 过程控制规范》3.3 创新的 WMS五．工具和仪器六． 术语和定义七． 部门职责八． 流程图九． 教材内容1．SMT 基本概念和组成：1.1SMT 基本概念SMT 是英文:SurfaceMountingTechnology 的简称,意思是表面贴装技术.1.2SMT 的组成总的来说:SMT 包括表面贴装技术,表面贴装设备,表面贴装元器件及 SMT 管理.2．SMT 车间环境的要求2.1SMT 车间的温度:20 度---28 度,预警值:22 度---26 度2.2SMT 车间的湿度:35%---60%,预警值:40%---55%2.3 所有设备,工作区,周转和存放箱都需要是防静电的,车间人员必须着防静电衣帽.3．SMT 工艺流程：OK高速机贴片NOOKNO领料上料印刷准备洗板NO检查检查参照 LOADINGLIST填写上料记录表印刷统计过程控制图SMT 元件丢料记录多功能机贴片NOOKOKOKNONOOKNO回流检查IPQCOK4．印刷技术：4.1 焊锡膏(SOLDERPASTE)的基础知识SMT 元件丢料记录目视维修重工报废校正炉 前 目 视 检查MIMA4.1.1 焊锡膏是将焊料粉末与具有助焊功能的糊状焊剂混合而成的一种浆料,通常焊料粉末占 90%左右,其余是化学成分.4.1.2 我们把能随意改变形态或任意分割的物体称为流体,研究流体受外力而引起形变与流动行为规律和特征的科学称为流变学.但在工程中则用黏度这一概念来表征流体黏度性的大小.4.1.3 焊锡膏的流变行为焊锡膏中混有一定量的触变剂,具有假塑性流体性质.焊...
