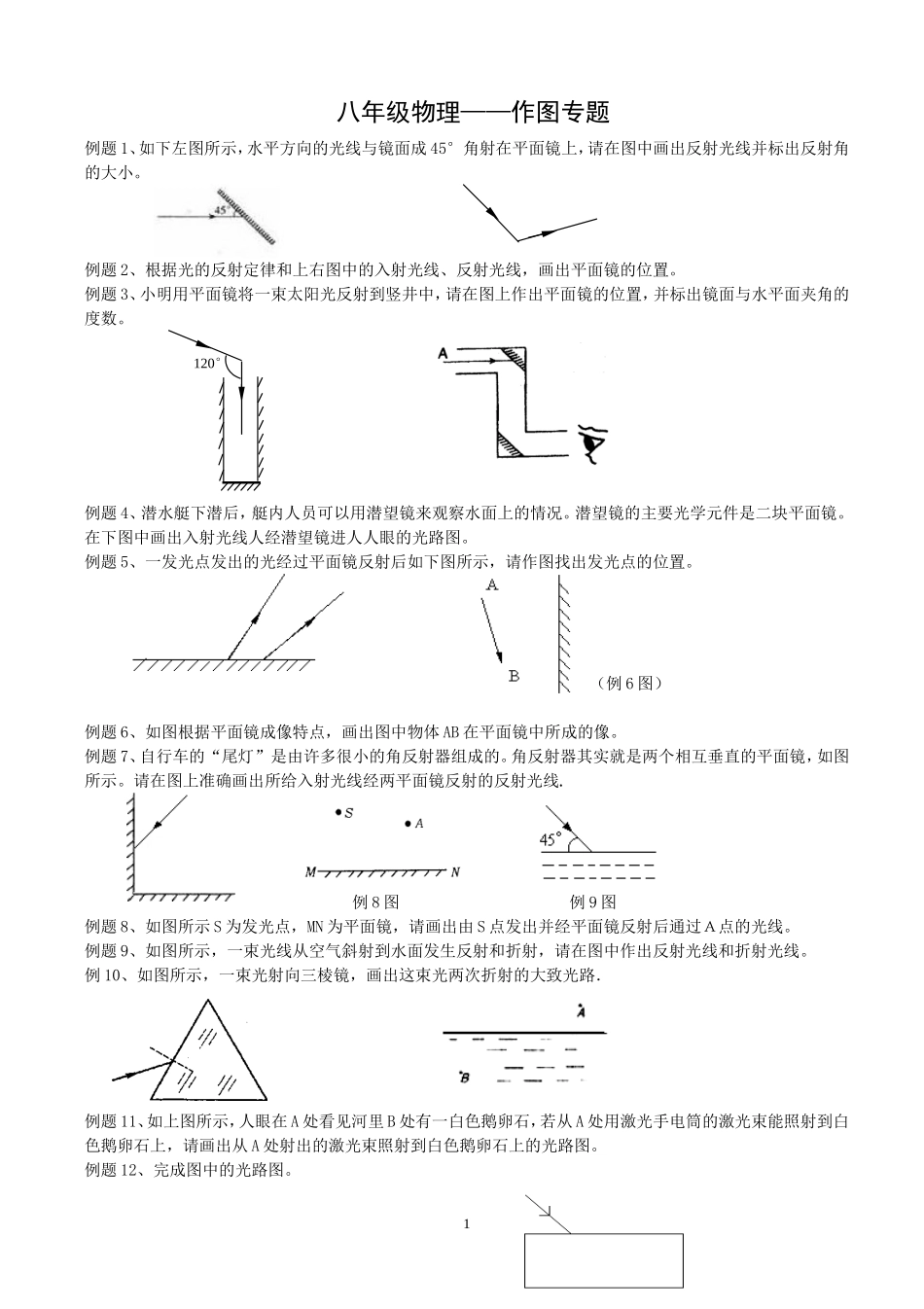

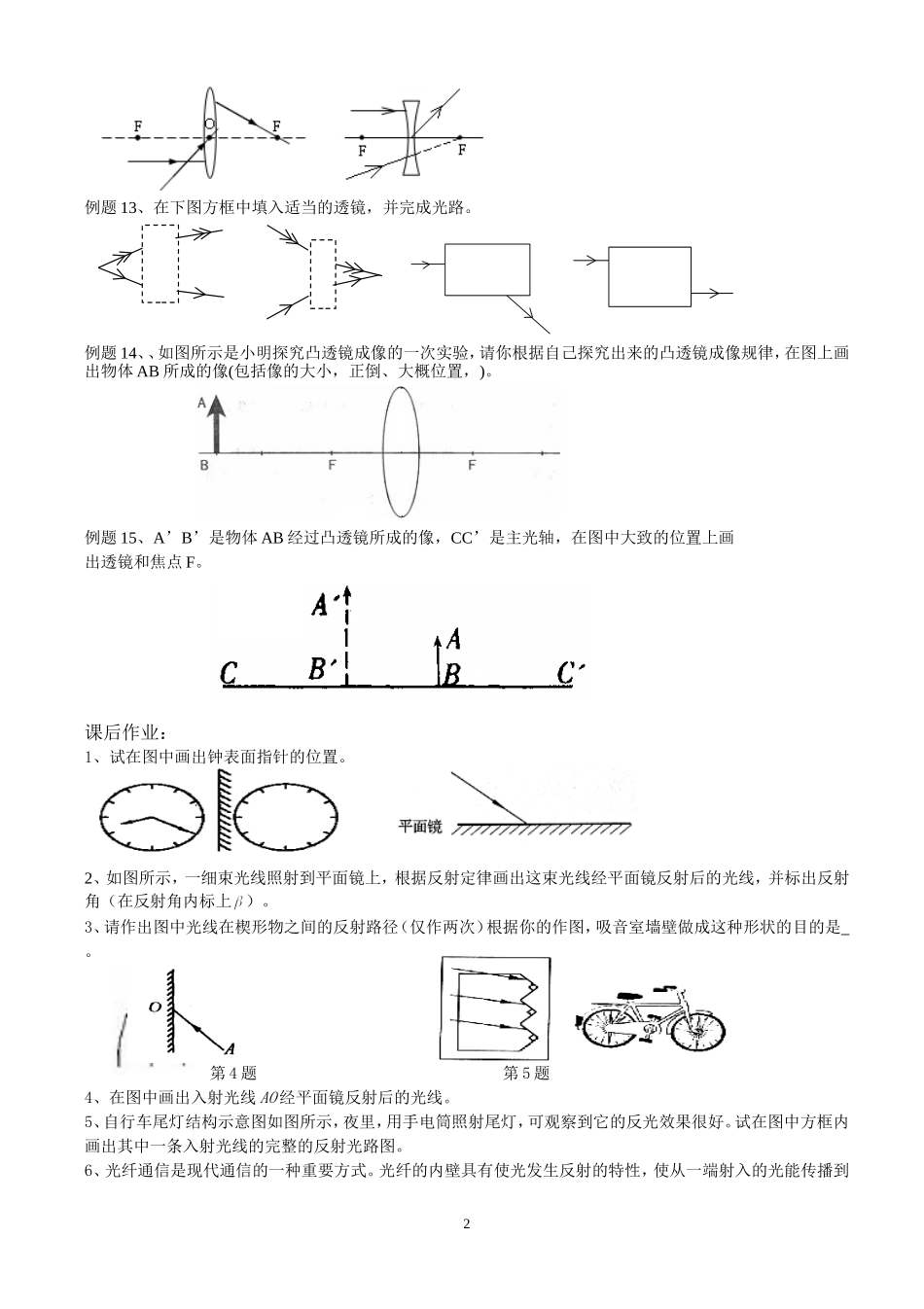

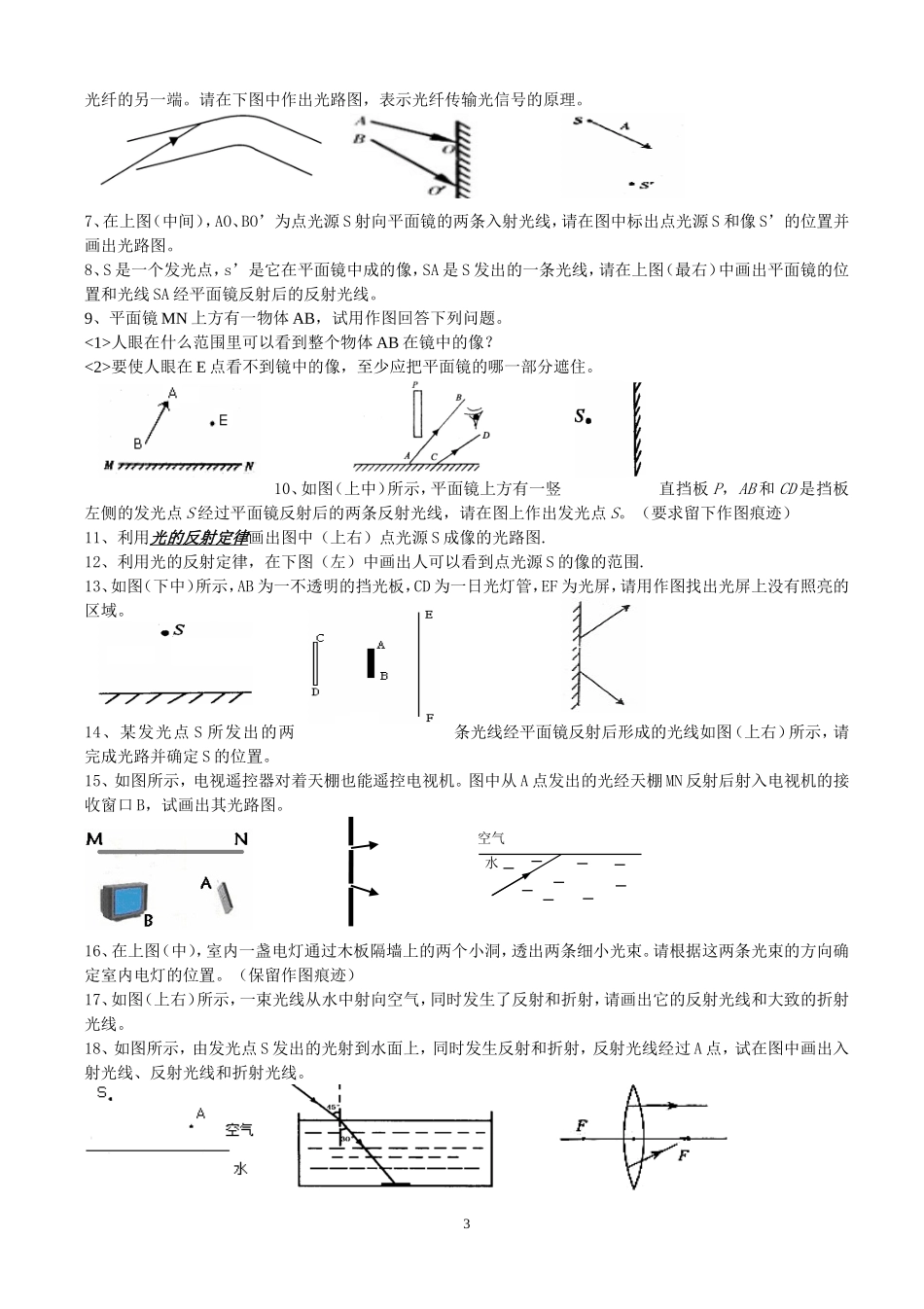

八年级物理——作图专题例题1、如下左图所示，水平方向的光线与镜面成45°角射在平面镜上，请在图中画出反射光线并标出反射角的大小。例题2、根据光的反射定律和上右图中的入射光线、反射光线，画出平面镜的位置。例题3、小明用平面镜将一束太阳光反射到竖井中，请在图上作出平面镜的位置，并标出镜面与水平面夹角的度数。例题4、潜水艇下潜后，艇内人员可以用潜望镜来观察水面上的情况。潜望镜的主要光学元件是二块平面镜。在下图中画出入射光线人经潜望镜进人人眼的光路图。例题5、一发光点发出的光经过平面镜反射后如下图所示，请作图找出发光点的位置。（例6图）例题6、如图根据平面镜成像特点，画出图中物体AB在平面镜中所成的像。例题7、自行车的“尾灯”是由许多很小的角反射器组成的。角反射器其实就是两个相互垂直的平面镜，如图所示。请在图上准确画出所给入射光线经两平面镜反射的反射光线.例8图例9图例题8、如图所示S为发光点，MN为平面镜，请画出由S点发出并经平面镜反射后通过Ａ点的光线。例题9、如图所示，一束光线从空气斜射到水面发生反射和折射，请在图中作出反射光线和折射光线。例10、如图所示，一束光射向三棱镜，画出这束光两次折射的大致光路．例题11、如上图所示，人眼在A处看见河里B处有一白色鹅卵石，若从A处用激光手电筒的激光束能照射到白色鹅卵石上，请画出从A处射出的激光束照射到白色鹅卵石上的光路图。例题12、完成图中的光路图。1120°例题13、在下图方框中填入适当的透镜，并完成光路。例题14、、如图所示是小明探究凸透镜成像的一次实验，请你根据自己探究出来的凸透镜成像规律，在图上画出物体AB所成的像(包括像的大小，正倒、大概位置，)。例题15、A’B’是物体AB经过凸透镜所成的像，CC’是主光轴，在图中大致的位置上画出透镜和焦点F。课后作业：1、试在图中画出钟表面指针的位置。2、如图所示，一细束光线照射到平面镜上，根据反射定律画出这束光线经平面镜反射后的光线，并标出反射角（在反射角内标上）。3、请作出图中光线在楔形物之间的反射路径（仅作两次）根据你的作图，吸音室墙壁做成这种形状的目的是。第4题第5题4、在图中画出入射光线AO经平面镜反射后的光线。5、自行车尾灯结构示意图如图所示，夜里，用手电筒照射尾灯，可观察到它的反光效果很好。试在图中方框内画出其中一条入射光线的完整的反射光路图。6、光纤通信是现代通信的一种重要方式。光纤的内壁具有使光发生反射的特性，使从一端射入的光能传播到2空气水光纤的另一端。请在下图中作出光路图，表示光纤传输光信号的原理。7、在上图（中间），AO、BO’为点光源S射向平面镜的两条入射光线，请在图中标出点光源S和像S’的位置并画出光路图。8、S是一个发光点，s’是它在平面镜中成的像，SA是S发出的一条光线，请在上图（最右）中画出平面镜的位置和光线SA经平面镜反射后的反射光线。9、平面镜MN上方有一物体AB，试用作图回答下列问题。<1>人眼在什么范围里可以看到整个物体AB在镜中的像？<2>要使人眼在E点看不到镜中的像，至少应把平面镜的哪一部分遮住。10、如图（上中）所示，平面镜上方有一竖直挡板P，AB和CD是挡板左侧的发光点S经过平面镜反射后的两条反射光线，请在图上作出发光点S。（要求留下作图痕迹）11、利用光的反射定律画出图中（上右）点光源S成像的光路图.12、利用光的反射定律，在下图（左）中画出人可以看到点光源S的像的范围.13、如图（下中）所示，AB为一不透明的挡光板，CD为一日光灯管，EF为光屏，请用作图找出光屏上没有照亮的区域。14、某发光点S所发出的两条光线经平面镜反射后形成的光线如图（上右）所示，请完成光路并确定S的位置。15、如图所示，电视遥控器对着天棚也能遥控电视机。图中从A点发出的光经天棚MN反射后射入电视机的接收窗口B，试画出其光路图。16、在上图（中），室内一盏电灯通过木板隔墙上的两个小洞，透出两条细小光束。请根据这两条光束的方向确定室内电灯的位置。（保留作图痕迹）17、如图（上右）所示，一束光线从水中射向空气，同时发生了反射和折射，请画出它的反射光线和大致的折射光线。18、如图所示，由发光点S发出...
