光谷热力管线二标段施工组织总设计(DOC31页)VIP专享VIP免费

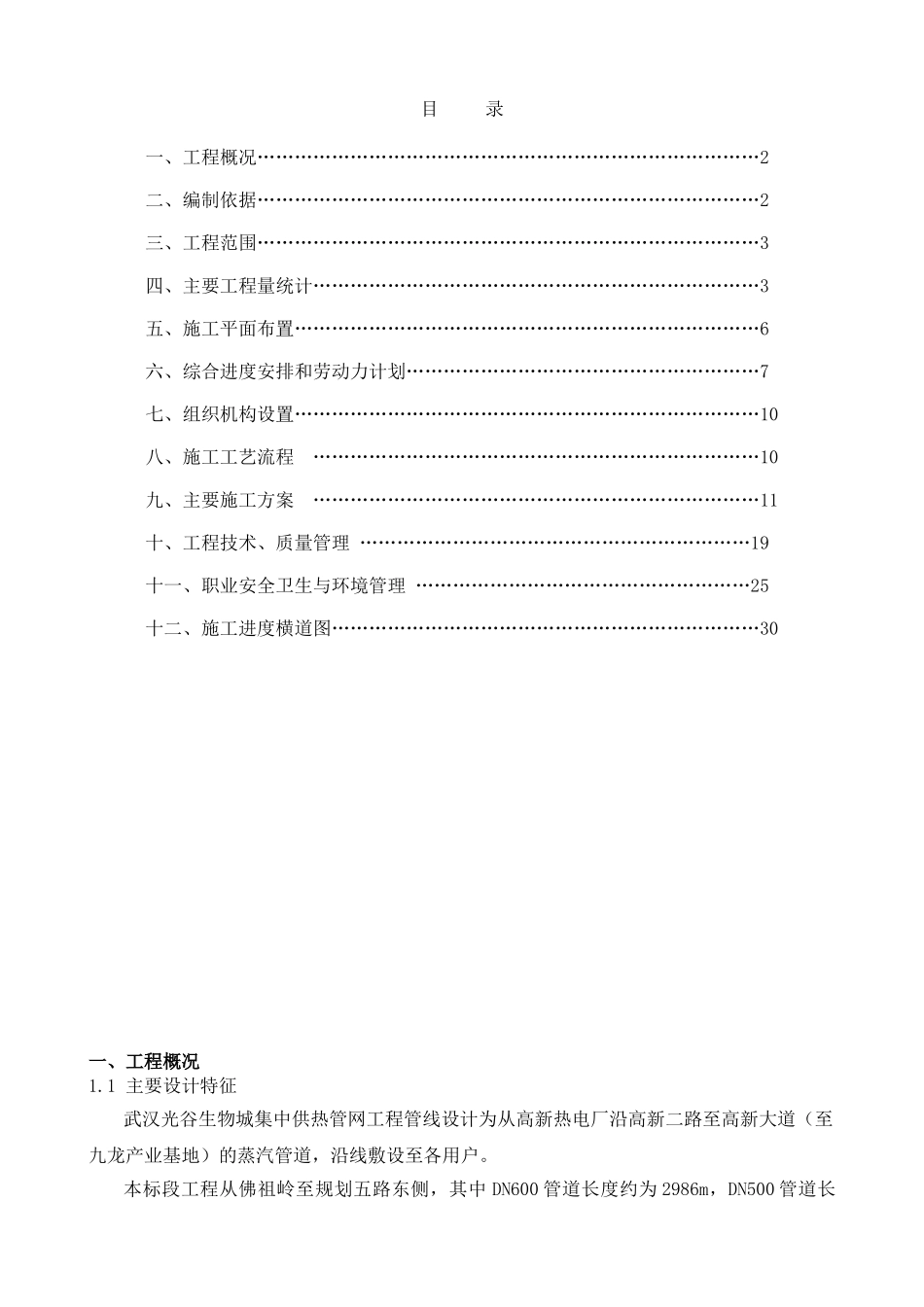

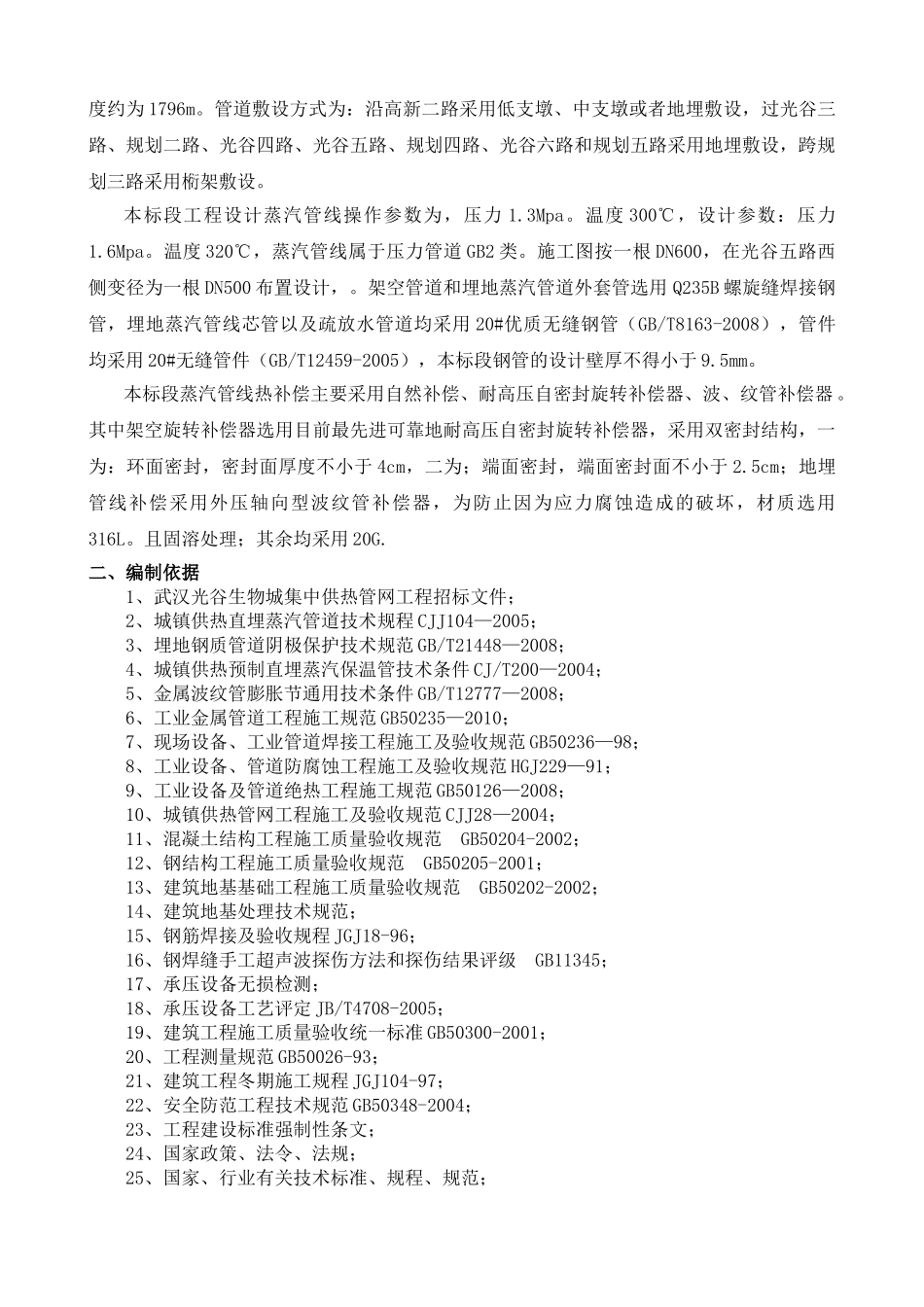

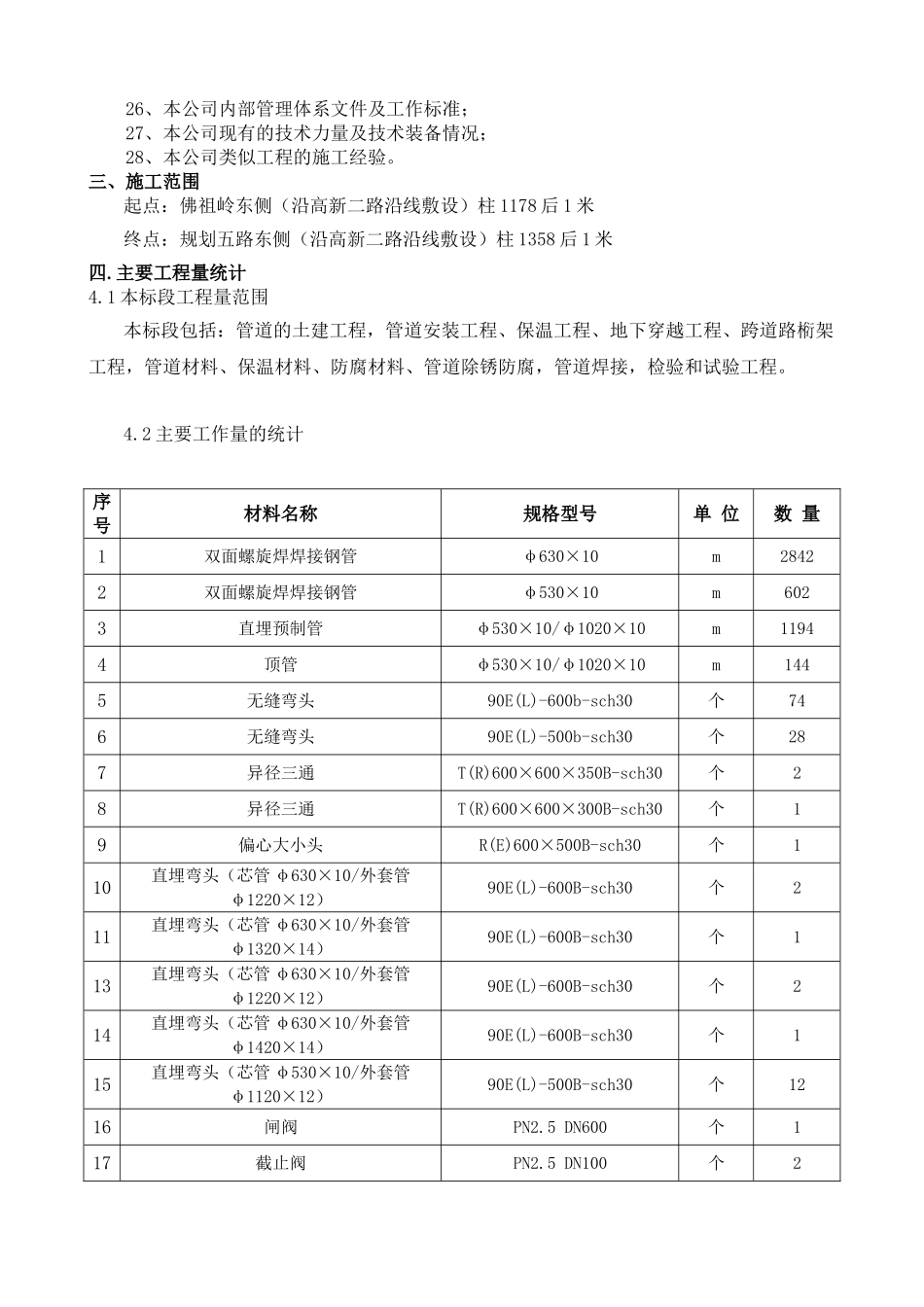

目 录一、工程概况………………………………………………………………………2二、编制依据………………………………………………………………………2三、工程范围………………………………………………………………………3四、主要工程量统计………………………………………………………………3五、施工平面布置…………………………………………………………………6六、综合进度安排和劳动力计划…………………………………………………7七、组织机构设置…………………………………………………………………10八、施工工艺流程 ………………………………………………………………10九、主要施工方案 ………………………………………………………………11十、工程技术、质量管理 ………………………………………………………19十一、职业安全卫生与环境管理 ………………………………………………25十二、施工进度横道图……………………………………………………………30一、工程概况1.1 主要设计特征武汉光谷生物城集中供热管网工程管线设计为从高新热电厂沿高新二路至高新大道（至九龙产业基地）的蒸汽管道，沿线敷设至各用户。本标段工程从佛祖岭至规划五路东侧，其中 DN600 管道长度约为 2986m，DN500 管道长度约为 1796m。管道敷设方式为：沿高新二路采用低支墩、中支墩或者地埋敷设，过光谷三路、规划二路、光谷四路、光谷五路、规划四路、光谷六路和规划五路采用地埋敷设，跨规划三路采用椼架敷设。本标段工程设计蒸汽管线操作参数为，压力 1.3Mpa。温度 300℃，设计参数：压力1.6Mpa。温度 320℃，蒸汽管线属于压力管道 GB2 类。施工图按一根 DN600，在光谷五路西侧变径为一根 DN500 布置设计，。架空管道和埋地蒸汽管道外套管选用 Q235B 螺旋缝焊接钢管，埋地蒸汽管线芯管以及疏放水管道均采用 20#优质无缝钢管（GB/T8163-2008），管件均采用 20#无缝管件（GB/T12459-2005），本标段钢管的设计壁厚不得小于 9.5mm。本标段蒸汽管线热补偿主要采用自然补偿、耐高压自密封旋转补偿器、波、纹管补偿器 。其中架空旋转补偿器选用目前最先进可靠地耐高压自密封旋转补偿器，采用双密封结构，一为：环面密封，密封面厚度不小于 4cm，二为；端面密封，端面密封面不小于 2.5cm；地埋管线补偿采用外压轴向型波纹管补偿器，为防止因为应力腐蚀造成的破坏，材质选用316L。且固溶处理；其余均采用 20G.二、编制依据1、武...
