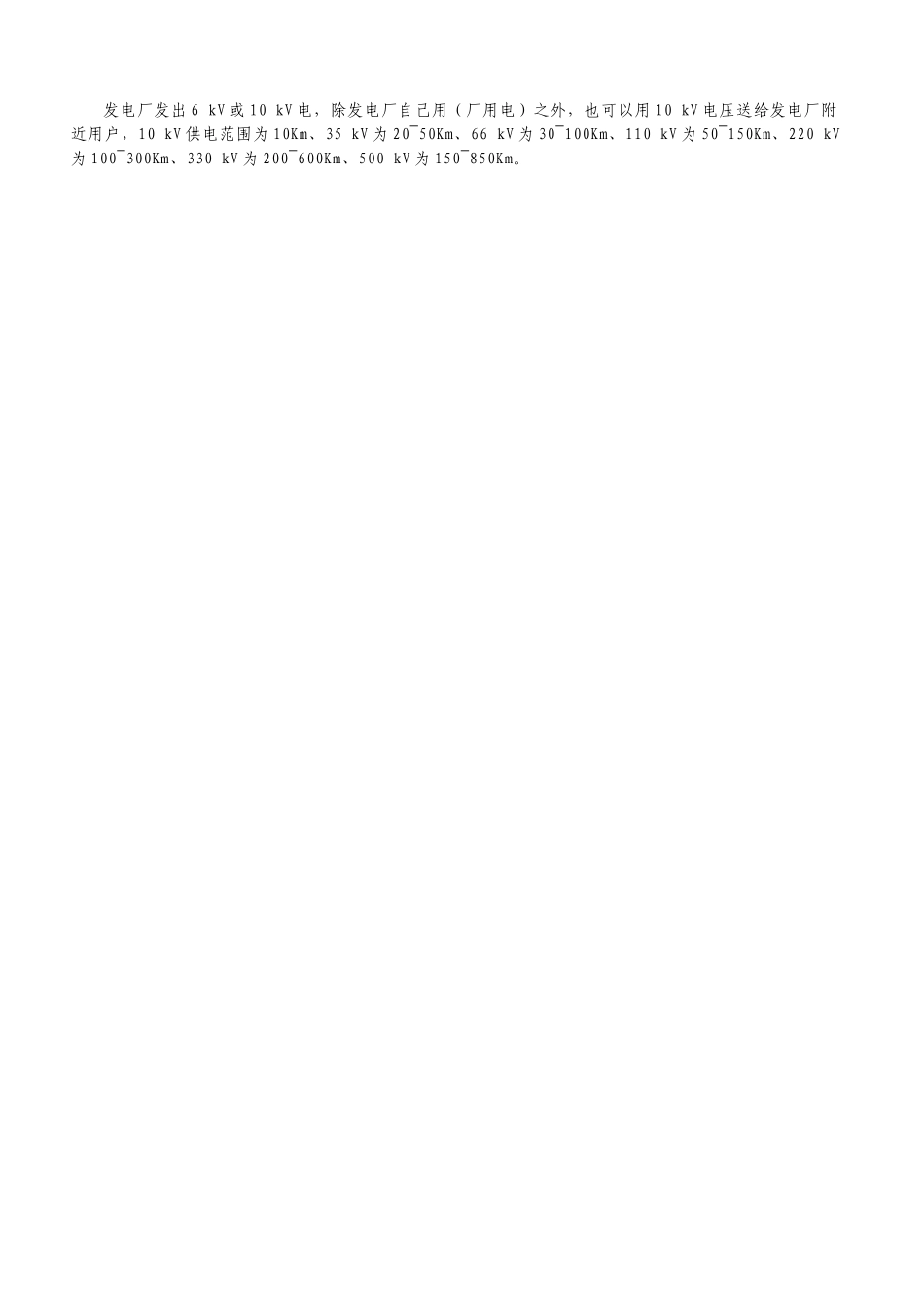

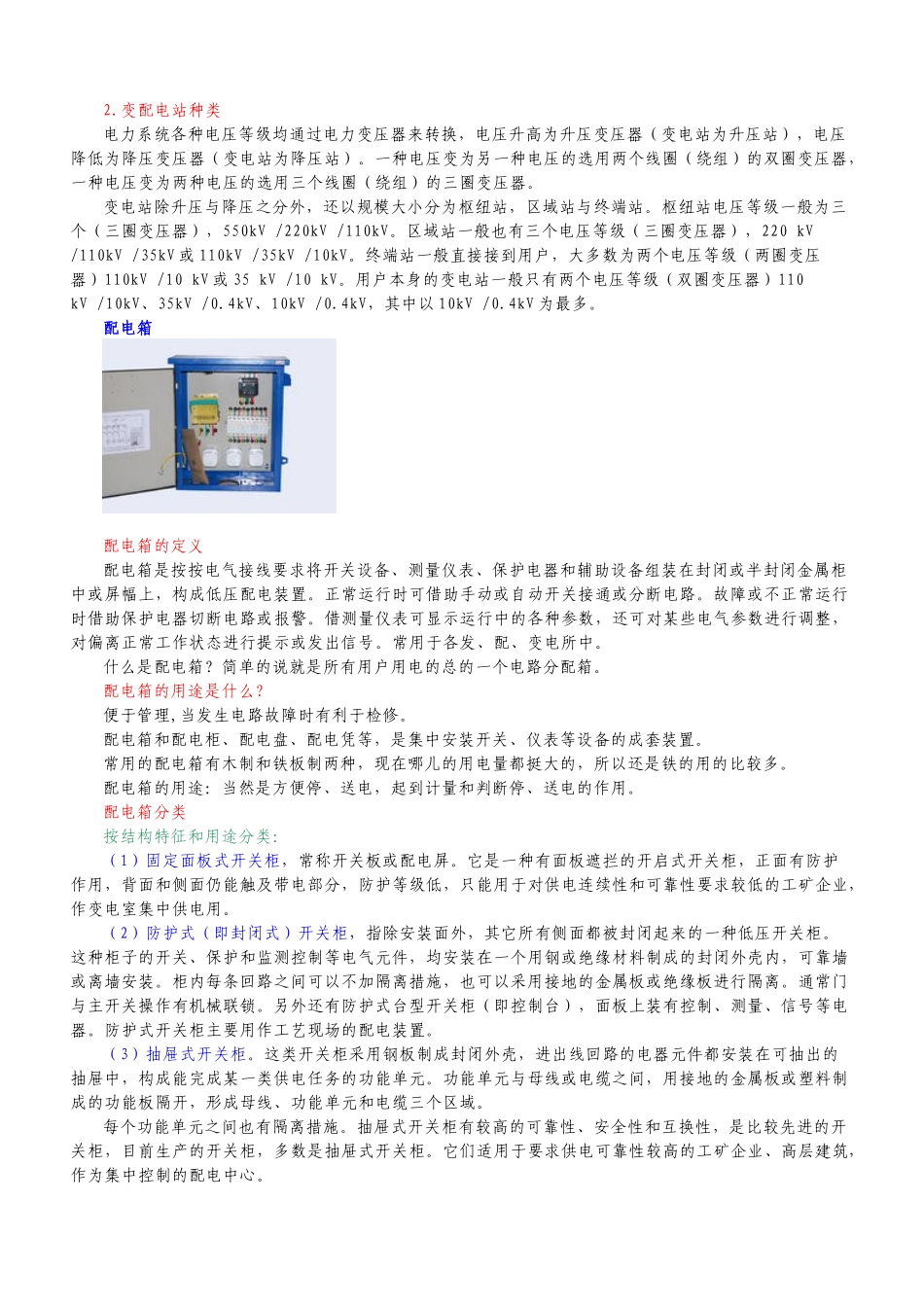

西交《发电厂电气部分》（高起专）第五章 配电装置 拓展资源配电和配电箱:配电配电系统是电力系统中直接与用户相连并向用户分配电能的环节。配电系统由配电变电所（通常是将电网的输电电压降为配电电压）、高压配电线路（即 1 千伏以上电压）、配电变压器、低压配电线路（1千伏以下电压）以及相应的控制保护设备组成。配电电压通常有 35～60 千伏和 3～10 千伏等。配电系统中常用的交流供电方式有：① 三相三线制。分为三角形接线（用于高压配电 ，三相 220 伏电动机和照明）和星形接线（用于高压配电 、三相 380 伏电动机）。② 三相四线制。用于 380／220 伏低压动力与照明混合配电 。③ 三相二线一地制。多用于农村配电。④ 三相单线制。常用于电气铁路牵引供电。⑤ 单相二线制。主要供应居民用电。配电系统常用的直流供电方式有：① 二线制。用于城市无轨电车、地铁机车、矿山牵引机车等的供电。② 三线制。供应发电厂、变电所、配电所自用电和二次设备用电，电解和电镀用电。一次配电网络是从配电变电所引出线到配电变电所（或配电所）入口之间的网络。在中国又称高压配电网络。电压通常为 6～10 千伏 ，城市多使用 10 千伏配电。随着城市负荷密度加大，已开始采用 20 千伏配电方案。由配电变电所引出的一次配电线路的主干部分称为干线。由干线分出的部分称为支线。支线上接有配电变压器。一次配电网络的接线方式有放射式与环式两种。二次配电网络是由配电变压器次级引出线到用户入户线之间的线路、元件所组成的系统，又称低压配电网络。接线方式除放射式和环式外，城市的重要用户可用双回线接线。用电负荷密度高的市区则采用网格式接线。这种网络由多条一次配电干线供电，通过配电变压器降压后，经低压熔断器与二次配电网相连。由于二次系统中相邻的配电变电器初级接到不同的一次配电干线，可避免因一次配电线故障而导致市中心区停电。配电线路按结构有架空线路和地下电缆。农村和中小城市可用架空线路，大城市（特别是市中心区）、旅游区、居民小区等应采用地下电缆。1.电力系统电压等级与变电站种类 电力系统电压等级有 220/380V（0.4 kV），3 kV、6 kV、10 kV、20 kV、35 kV、66 kV、110 kV、220 kV、330 kV、500 kV。随着电机制造工艺的提高，10 kV 电动机已批量生产，所以 3 kV、6 kV已较少使用，20 kV、66 kV 也很少使用。供电系统以 10 kV、35 kV 为主。输配电系统以 110 ...
