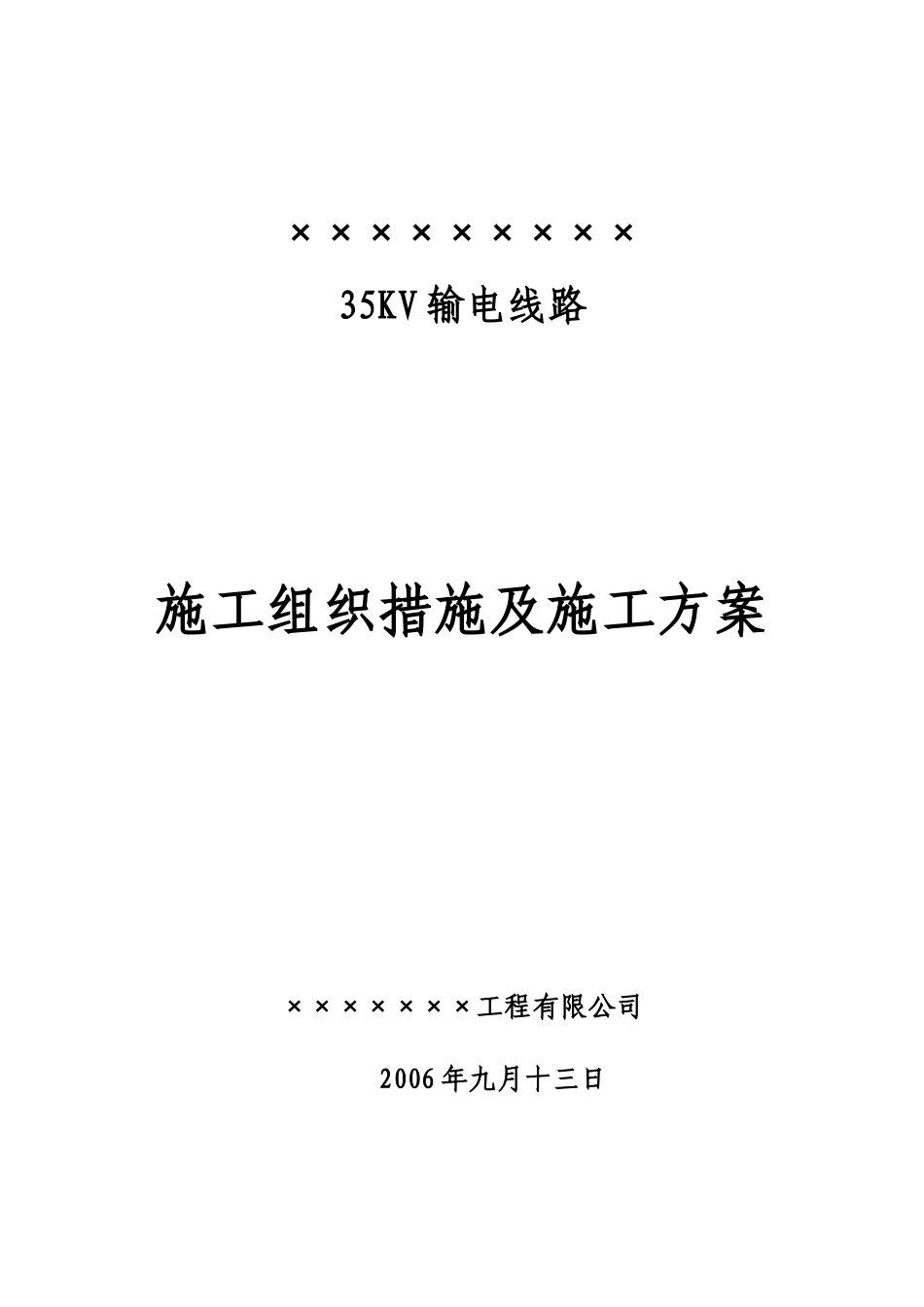

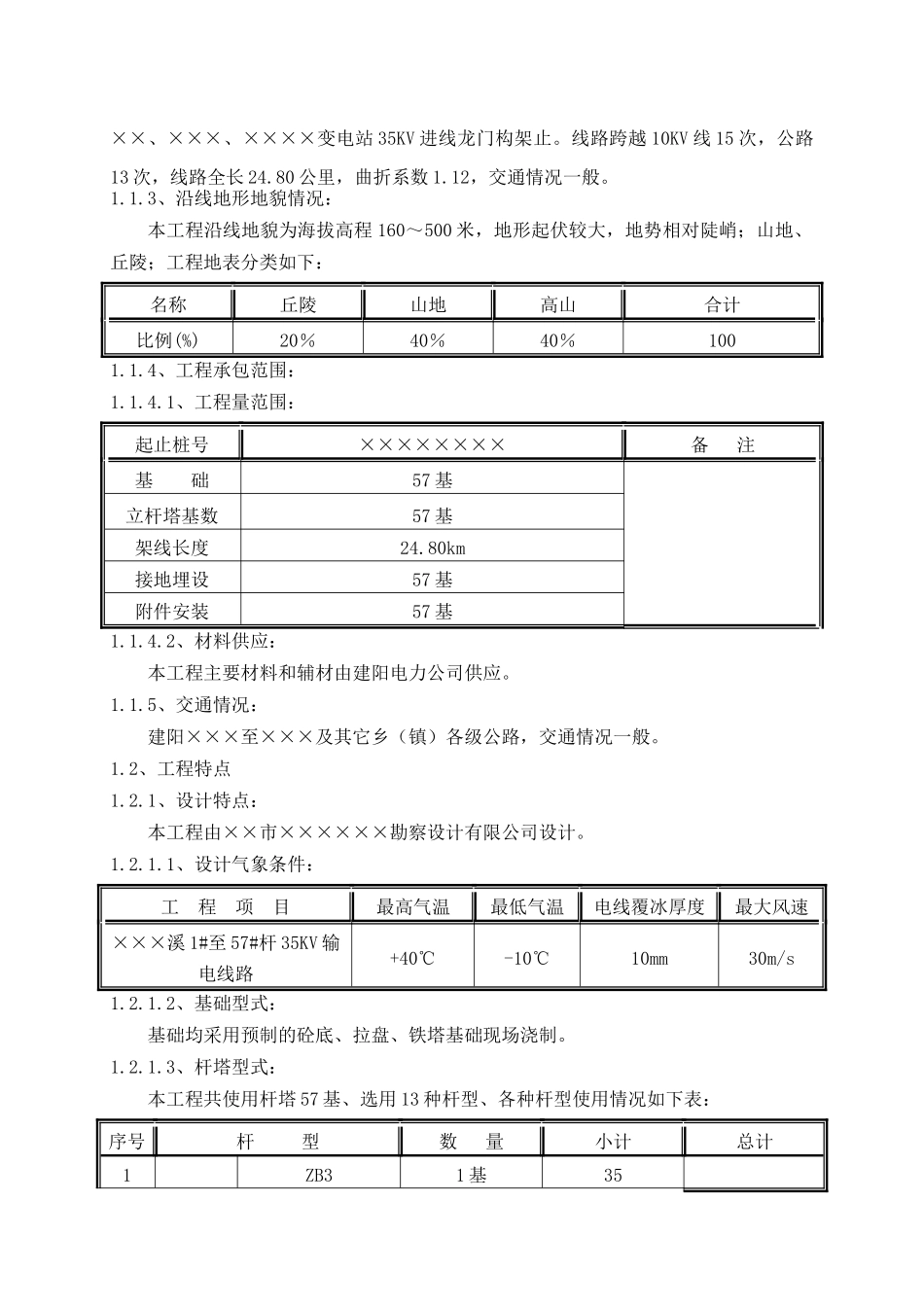

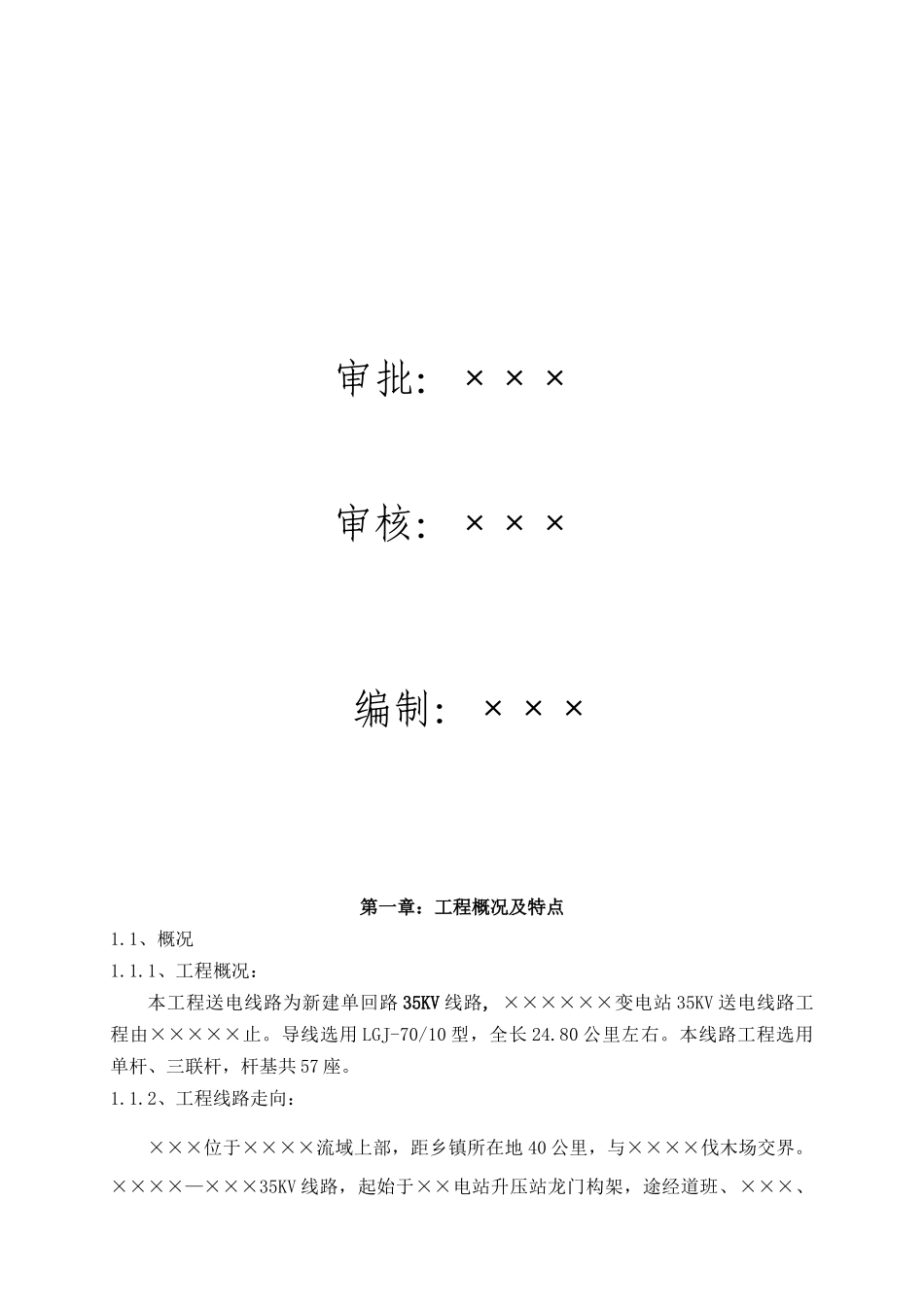

×××××××××35KV 输电线路施工组织措施及施工方案×××××××工程有限公司2006 年九月十三日审批：××× 审核：××× 编制：×××第一章：工程概况及特点1.1、概况1.1.1、工程概况：本工程送电线路为新建单回路 35KV 线路, ××××××变电站 35KV 送电线路工程由×××××止。导线选用 LGJ-70/10 型，全长 24.80 公里左右。本线路工程选用单杆、三联杆，杆基共 57 座。1.1.2、工程线路走向：×××位于××××流域上部，距乡镇所在地 40 公里，与××××伐木场交界。××××—×××35KV 线路，起始于××电站升压站龙门构架，途经道班、×××、××、×××、××××变电站 35KV 进线龙门构架止。线路跨越 10KV 线 15 次，公路13 次，线路全长 24.80 公里，曲折系数 1.12，交通情况一般。1.1.3、沿线地形地貌情况：本工程沿线地貌为海拔高程 160～500 米，地形起伏较大，地势相对陡峭；山地、丘陵；工程地表分类如下：名称丘陵山地高山合计比例(%)20％40％40％1001.1.4、工程承包范围：1.1.4.1、工程量范围：起止桩号××××××××备 注基 础57 基立杆塔基数57 基架线长度24.80km接地埋设57 基附件安装57 基1.1.4.2、材料供应： 本工程主要材料和辅材由建阳电力公司供应。1.1.5、交通情况：建阳×××至×××及其它乡（镇）各级公路，交通情况一般。 1.2、工程特点1.2.1、设计特点：本工程由××市××××××勘察设计有限公司设计。1.2.1.1、设计气象条件：工 程 项 目最高气温最低气温电线覆冰厚度最大风速×××溪 1#至 57#杆 35KV 输电线路+40℃-10℃10mm30m/s1.2.1.2、基础型式：基础均采用预制的砼底、拉盘、铁塔基础现场浇制。 1.2.1.3、杆塔型式：本工程共使用杆塔 57 基、选用 13 种杆型、各种杆型使用情况如下表：序号杆 型数 量小计总计1ZB31 基35直线杆572ZB24 基3ZD413 基4ZD4+32 基5ZD4+62 基6Z128 基7ZB2+61 基8Z334 基910耐张杆NB2N12N12＋34 基12 基1 基221112JBK1 基13NⅢ4 基本工程所采用的预应力水泥杆。杆段连接采用现场焊接，接头钢圈二道防锈漆、一道油漆防腐。杆塔所有的外露铁件及埋置于土壤里的金属零部件和连接件均应热镀 锌防腐处理。1.2.1.4、导、地线及防振措施本工程导线采用 LGJ-70/10 钢芯铝绞线；地线采用一根 GJ-25 锌铝合金镀层钢绞线。导线采用 FD-3 型防震锤消震，地线采用 FG-35 型防震锤消震。1.2...
