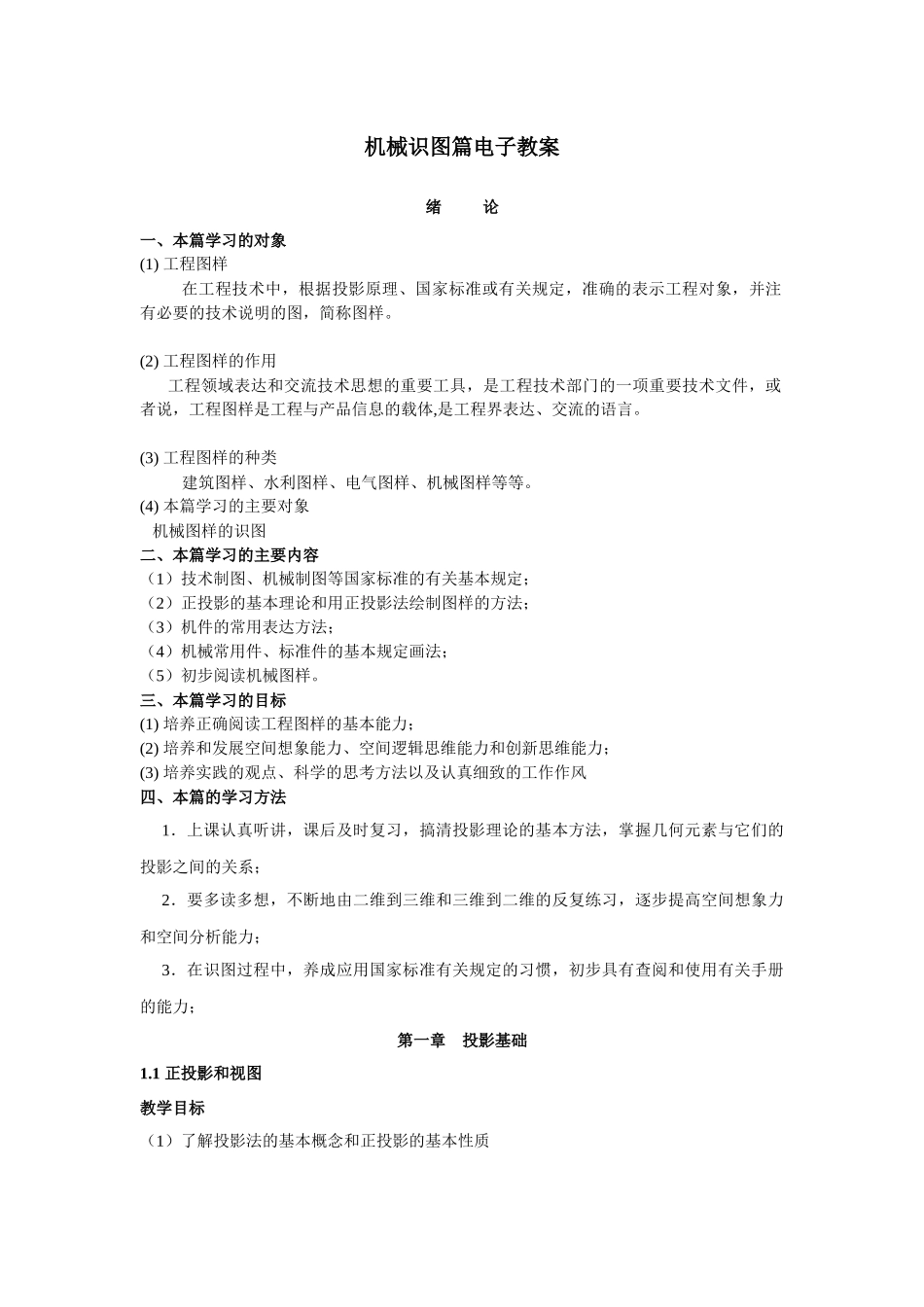

机械识图篇电子教案绪 论一、本篇学习的对象(1) 工程图样 在工程技术中，根据投影原理、国家标准或有关规定，准确的表示工程对象，并注有必要的技术说明的图，简称图样
(2) 工程图样的作用工程领域表达和交流技术思想的重要工具，是工程技术部门的一项重要技术文件，或者说，工程图样是工程与产品信息的载体,是工程界表达、交流的语言
(3) 工程图样的种类 建筑图样、水利图样、电气图样、机械图样等等
(4) 本篇学习的主要对象 机械图样的识图二、本篇学习的主要内容（1）技术制图、机械制图等国家标准的有关基本规定； （2）正投影的基本理论和用正投影法绘制图样的方法；（3）机件的常用表达方法；（4）机械常用件、标准件的基本规定画法；（5）初步阅读机械图样
三、本篇学习的目标(1) 培养正确阅读工程图样的基本能力；(2) 培养和发展空间想象能力、空间逻辑思维能力和创新思维能力；(3) 培养实践的观点、科学的思考方法以及认真细致的工作作风四、本篇的学习方法 1．上课认真听讲，课后及时复习，搞清投影理论的基本方法，掌握几何元素与它们的投影之间的关系； 2．要多读多想，不断地由二维到三维和三维到二维的反复练习，逐步提高空间想象力和空间分析能力； 3．在识图过程中，养成应用国家标准有关规定的习惯，初步具有查阅和使用有关手册的能力；第一章 投影基础1

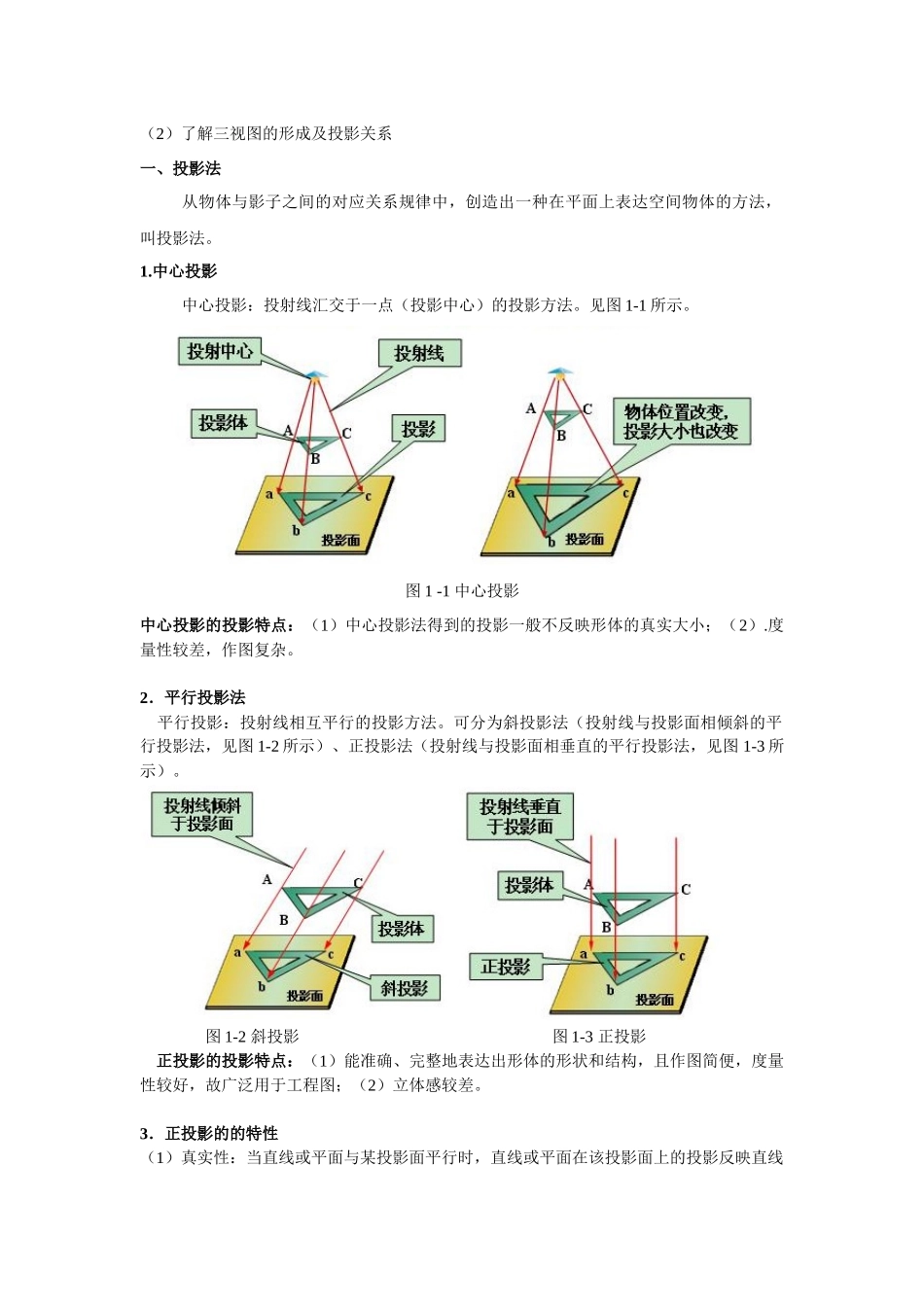

1 正投影和视图教学目标（1）了解投影法的基本概念和正投影的基本性质（2）了解三视图的形成及投影关系一、投影法从物体与影子之间的对应关系规律中，创造出一种在平面上表达空间物体的方法，叫投影法
中心投影中心投影：投射线汇交于一点（投影中心）的投影方法
见图 1-1 所示
图 1 -1 中心投影中心投影的投影特点：（1）中心投影法得到的投影一般不反映形体的真实大小；（2）
度量性较差，作图复杂

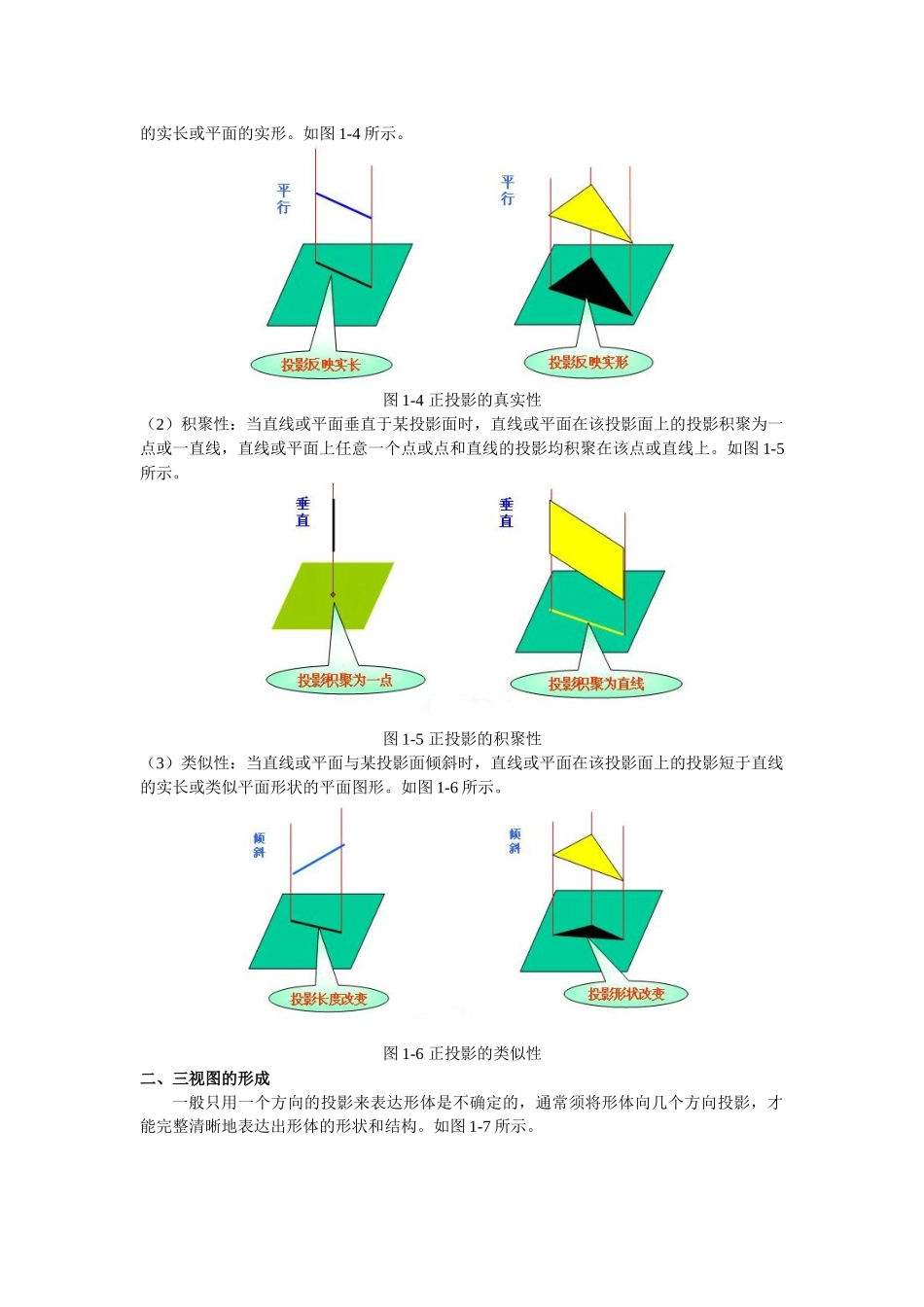

2．平行投影法 平行投影：投射线相互平行的投影方法
