煤改燃锅炉施工监理控制措施及方法培训资料VIP免费

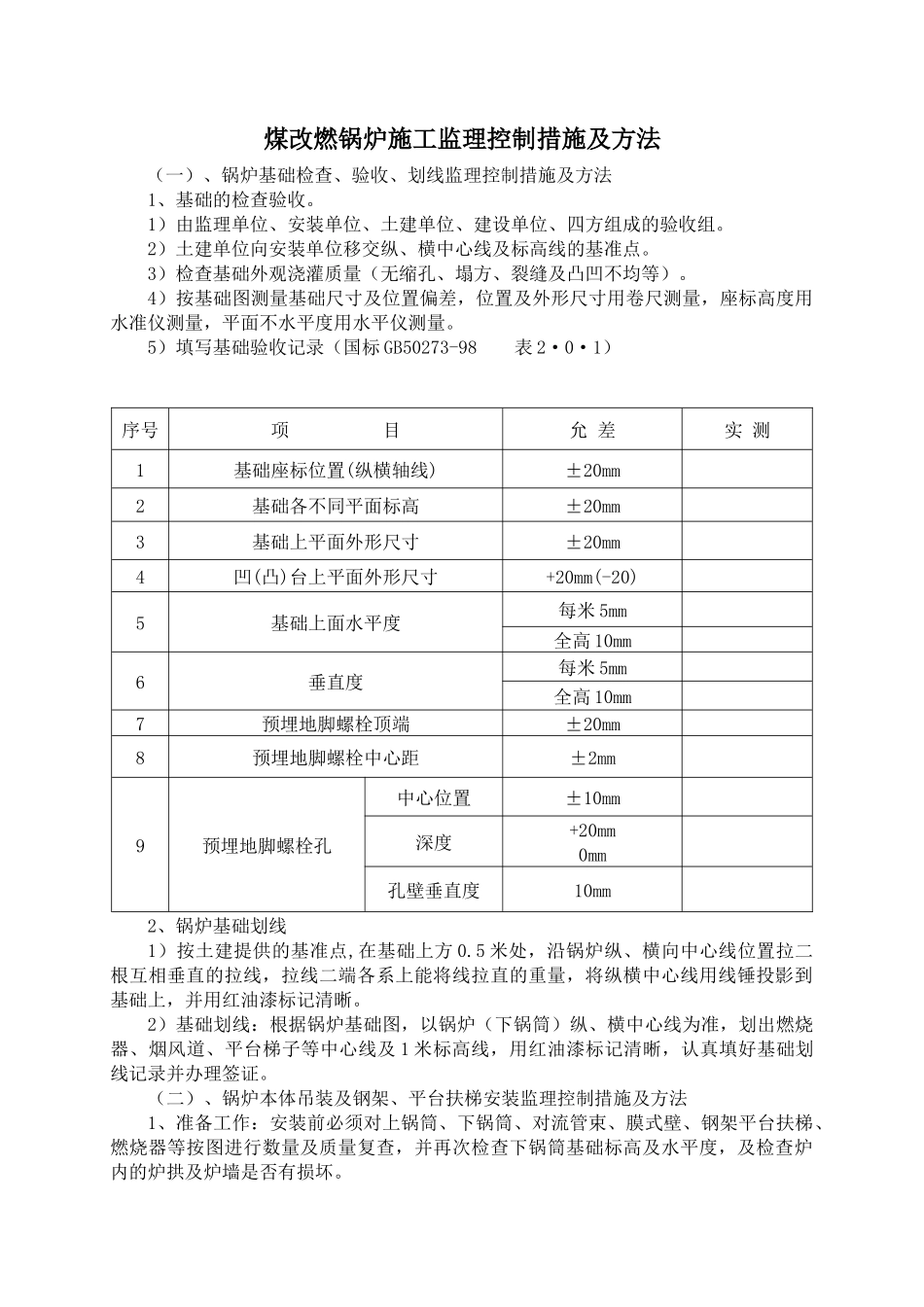

煤改燃锅炉施工监理控制措施及方法培训资料_第1页
1/54

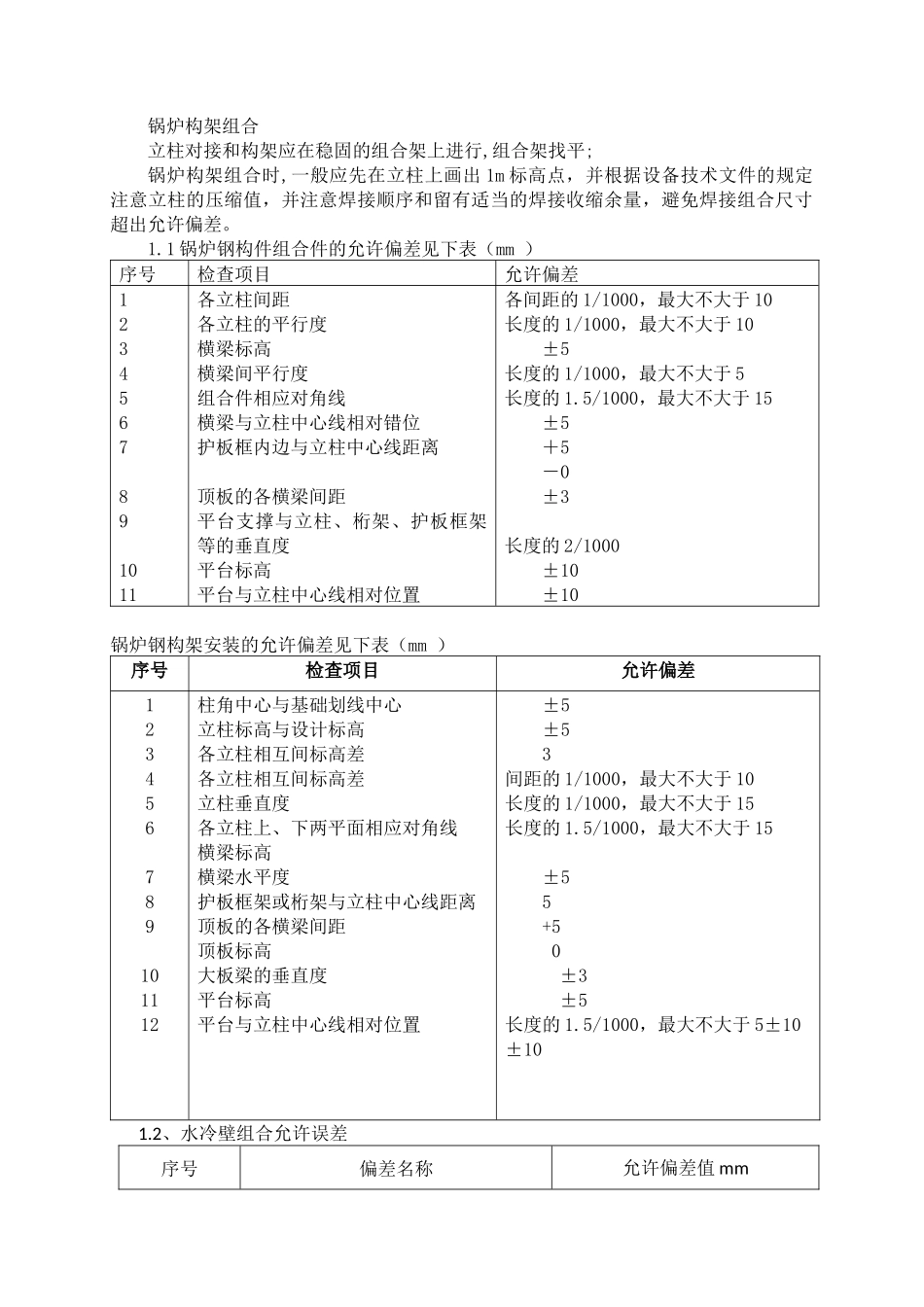

煤改燃锅炉施工监理控制措施及方法培训资料_第2页
2/54

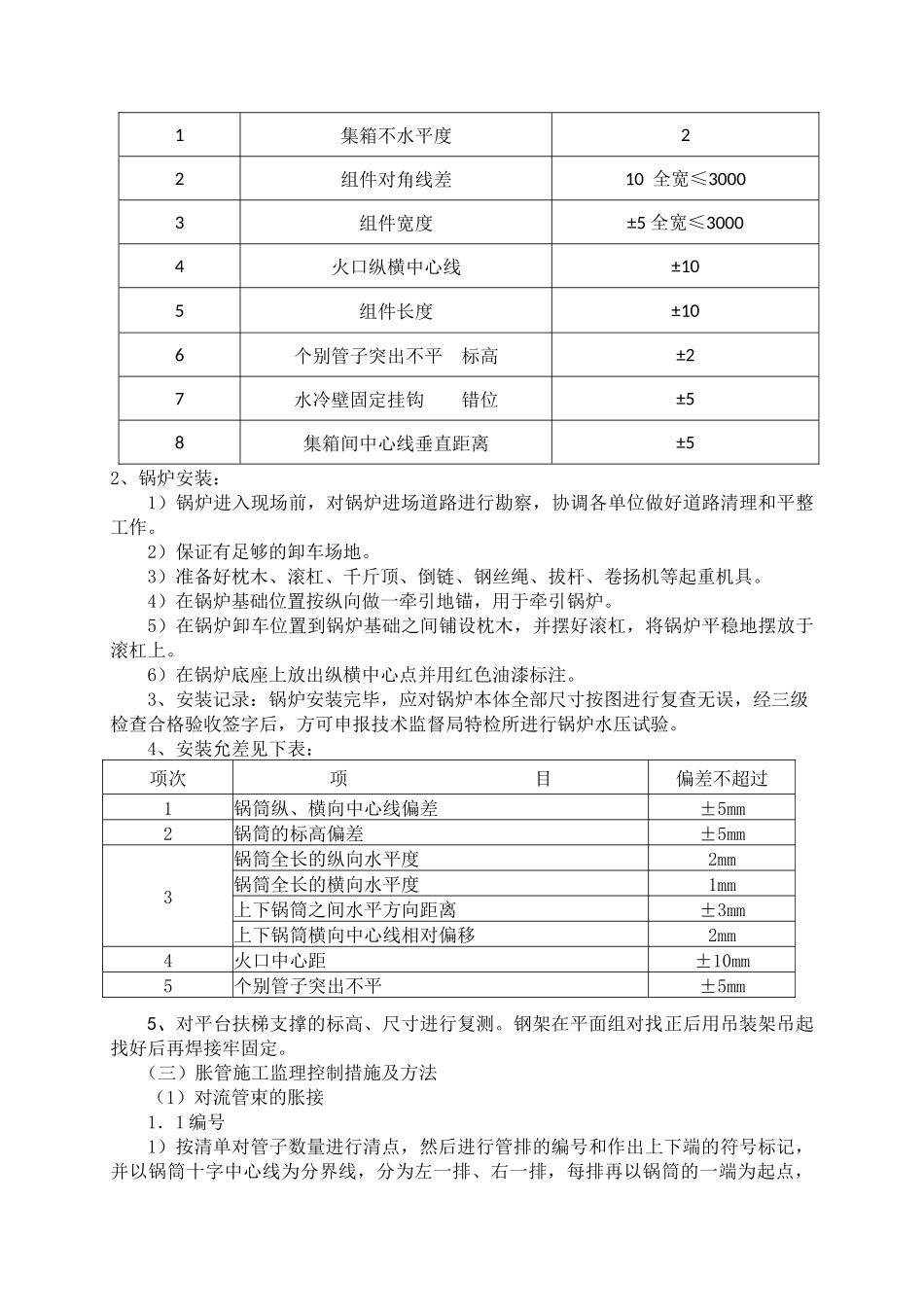

煤改燃锅炉施工监理控制措施及方法培训资料_第3页
3/54
煤改燃锅炉施工监理控制措施及方法(一)、锅炉基础检查、验收、划线监理控制措施及方法1、基础的检查验收。1)由监理单位、安装单位、土建单位、建设单位、四方组成的验收组。2)土建单位向安装单位移交纵、横中心线及标高线的基准点。3)检查基础外观浇灌质量(无缩孔、塌方、裂缝及凸凹不均等)。4)按基础图测量基础尺寸及位置偏差,位置及外形尺寸用卷尺测量,座标高度用水准仪测量,平面不水平度用水平仪测量。5)填写基础验收记录(国标 GB50273-98 表 2·0·1)序号项 目允 差实 测1基础座标位置(纵横轴线)±20mm2基础各不同平面标高±20mm3基础上平面外形尺寸±20mm4凹(凸)台上平面外形尺寸+20mm(-20)5基础上面水平度每米 5mm全高 10mm6垂直度每米 5mm全高 10mm7预埋地脚螺栓顶端±20mm8预埋地脚螺栓中心距±2mm9预埋地脚螺栓孔中心位置±10mm深度+20mm0mm孔壁垂直度10mm2、锅炉基础划线1)按土建提供的基准点,在基础上方 0.5 米处,沿锅炉纵、横向中心线位置拉二根互相垂直的拉线,拉线二端各系上能将线拉直的重量,将纵横中心线用线锤投影到基础上,并用红油漆标记清晰。2)基础划线:根据锅炉基础图,以锅炉(下锅筒)纵、横中心线为准,划出燃烧器、烟风道、平台梯子等中心线及 1 米标高线,用红油漆标记清晰,认真填好基础划线记录并办理签证。(二)、锅炉本体吊装及钢架、平台扶梯安装监理控制措施及方法1、准备工作:安装前必须对上锅筒、下锅筒、对流管束、膜式壁、钢架平台扶梯、燃烧器等按图进行数量及质量复查,并再次检查下锅筒基础标高及水平度,及检查炉内的炉拱及炉墙是否有损坏。锅炉构架组合立柱对接和构架应在稳固的组合架上进行,组合架找平;锅炉构架组合时,一般应先在立柱上画出 1m 标高点,并根据设备技术文件的规定注意立柱的压缩值,并注意焊接顺序和留有适当的焊接收缩余量,避免焊接组合尺寸超出允许偏差。1.1 锅炉钢构件组合件的允许偏差见下表(mm )序号检查项目允许偏差1234567891011各立柱间距各立柱的平行度横梁标高横梁间平行度组合件相应对角线横梁与立柱中心线相对错位护板框内边与立柱中心线距离顶板的各横梁间距平台支撑与立柱、桁架、护板框架等的垂直度平台标高平台与立柱中心线相对位置各间距的 1/1000,最大不大于 10长度的 1/1000,最大不大于 10±5长度的 1/1000,最大不大于 5长度的 1.5/1000,最大不大于 15±5+5-0 ±3长度的 2/1000±10±10锅炉钢构架安装的...
