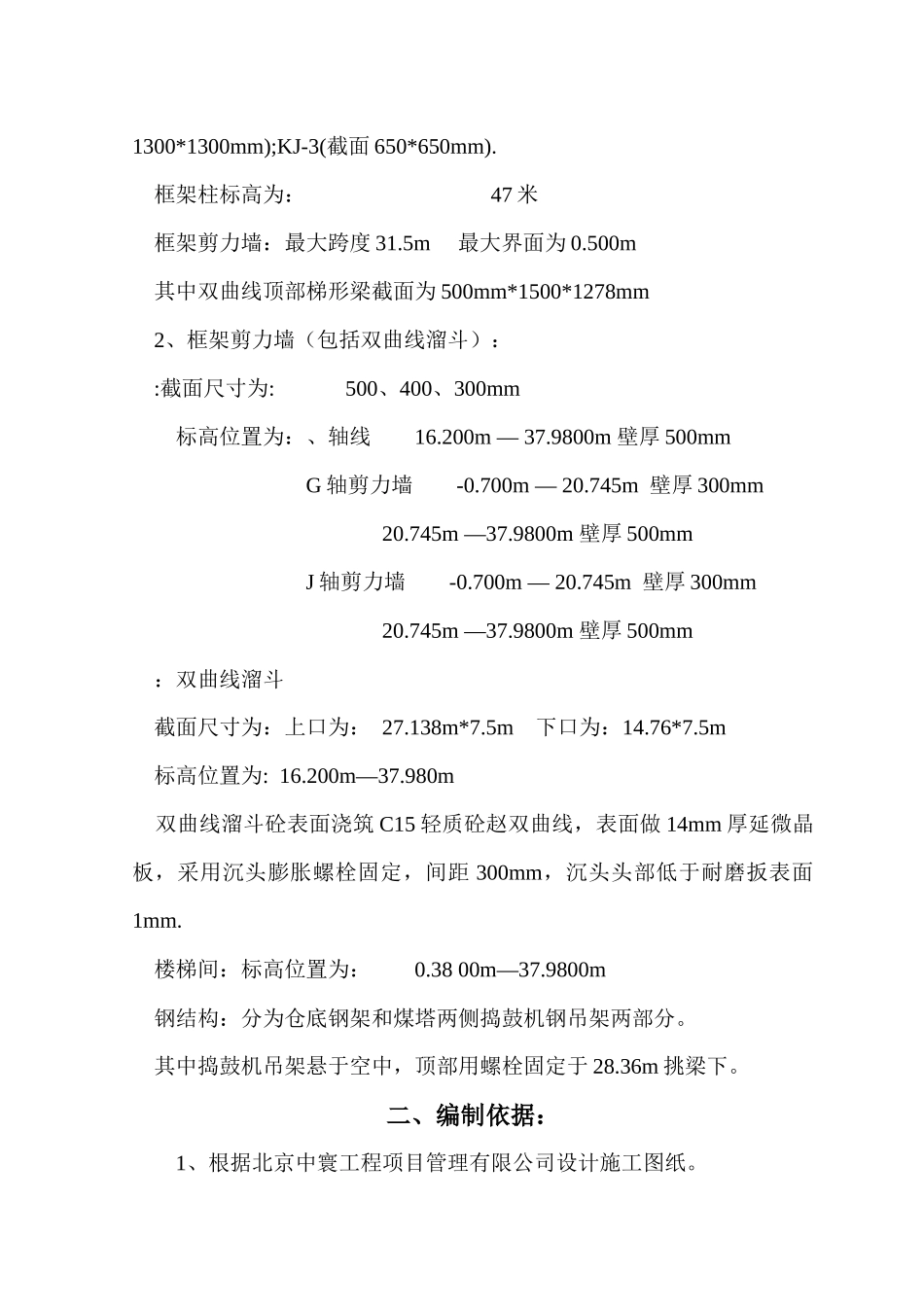

一、工程概况与特点1、工程概况:1.1 本工程相关单位建设单位:山西楼东俊安集团有限公司设计单位:北京中寰工程项目管理有限公司监理单位:山西楼东俊安焦化工程指挥部施工单位:中十冶集团有限公司 2、建筑结构概况: 2.1 工艺特性 煤塔的主要功能为储存配比炼焦煤以备焦炉炼焦使用,煤塔设计位置为焦炉机侧,煤塔仓内存煤通过底部漏斗放入推焦车内,尔后由煤塔两侧的钢结构捣固机进行捣鼓夯密,将散状煤捣鼓成固体式煤饼,由推焦车将其推入炭化室进行蒸馏炭化,最终经过 19 小时左右的蒸馏炭化形成焦炭。。 2.2 结构特性: 工期紧、施工难度大,结构复杂,框架梁截面、跨度大,砼钢筋量大,砼标号高,埋设件多,施工测量放线难度大等作业特性。 2.3 结构内容 2.3.1 基本数据: 本工程设计±0.000 相当于绝对标高 745.3 米。 抗震设防烈度为:7 度。 本框架及剪力墙为二级框架结构。 2.3.2 结构基本内容 A:混凝土部分: 基础垫层: C15 基 础: C30 现浇砼柱、梁、板、剪力墙: C35 B:钢筋部分: 一级钢筋:HPB300 级钢筋以 Ф 表示 三级钢筋:HPB400 级钢筋以 Φ 表示 钢筋规格:一级钢筋:Ф6.5、Ф8、三级钢筋:Φ10、Φ12、Φ14、Φ16、Φ18、Φ20、Φ22、Φ24、Φ25、Φ28 C:钢筋保护层厚度部分: 板: 15mm. 梁: 25mm 柱: 30mm 墙: 20mm 基础: 50mm 2.4 结构概况: A: 基础部分:基础为满堂式独立基础,其截面尺寸北侧基础:19*10.5*3 米、南侧基础 19*16.4*3 米,基础埋深为-3.7 米,基底为砼灌注桩。 B:框架主体部分: 框架主体部分主要分如下几部分: 1 、 框 架 柱 : 分 为 KJ-1( 截 面 1300*1300mm) ; KJ-2( 截 面1300*1300mm);KJ-3(截面 650*650mm). 框架柱标高为: 47 米 框架剪力墙:最大跨度 31.5m 最大界面为 0.500m 其中双曲线顶部梯形梁截面为 500mm*1500*1278mm 2、框架剪力墙(包括双曲线溜斗): :截面尺寸为: 500、400、300mm 标高位置为:、轴线 16.200m — 37.9800m 壁厚 500mm G 轴剪力墙 -0.700m — 20.745m 壁厚 300mm 20.745m —37.9800m 壁厚 500mmJ 轴剪力墙 -0.700m — 20.745m 壁厚 300mm 20.745m —37.9800m 壁厚 500mm :双曲线溜斗 截面尺寸为:上口为: 27.138m*7.5m 下口为:14.76*7.5m 标高位置为: 16.200m—37.980m 双曲线溜斗砼表面浇筑 C15 轻质砼赵双曲线,...
