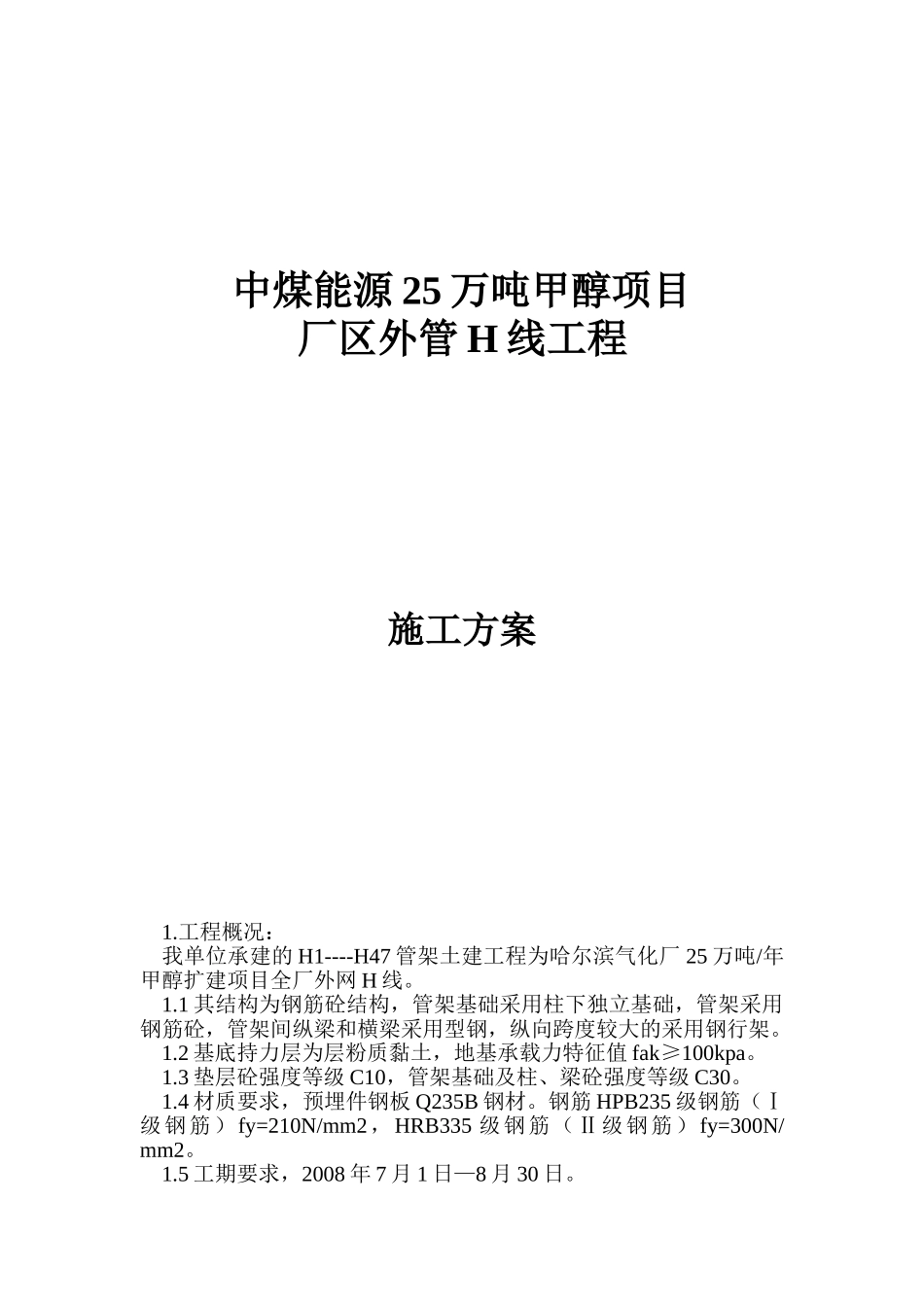

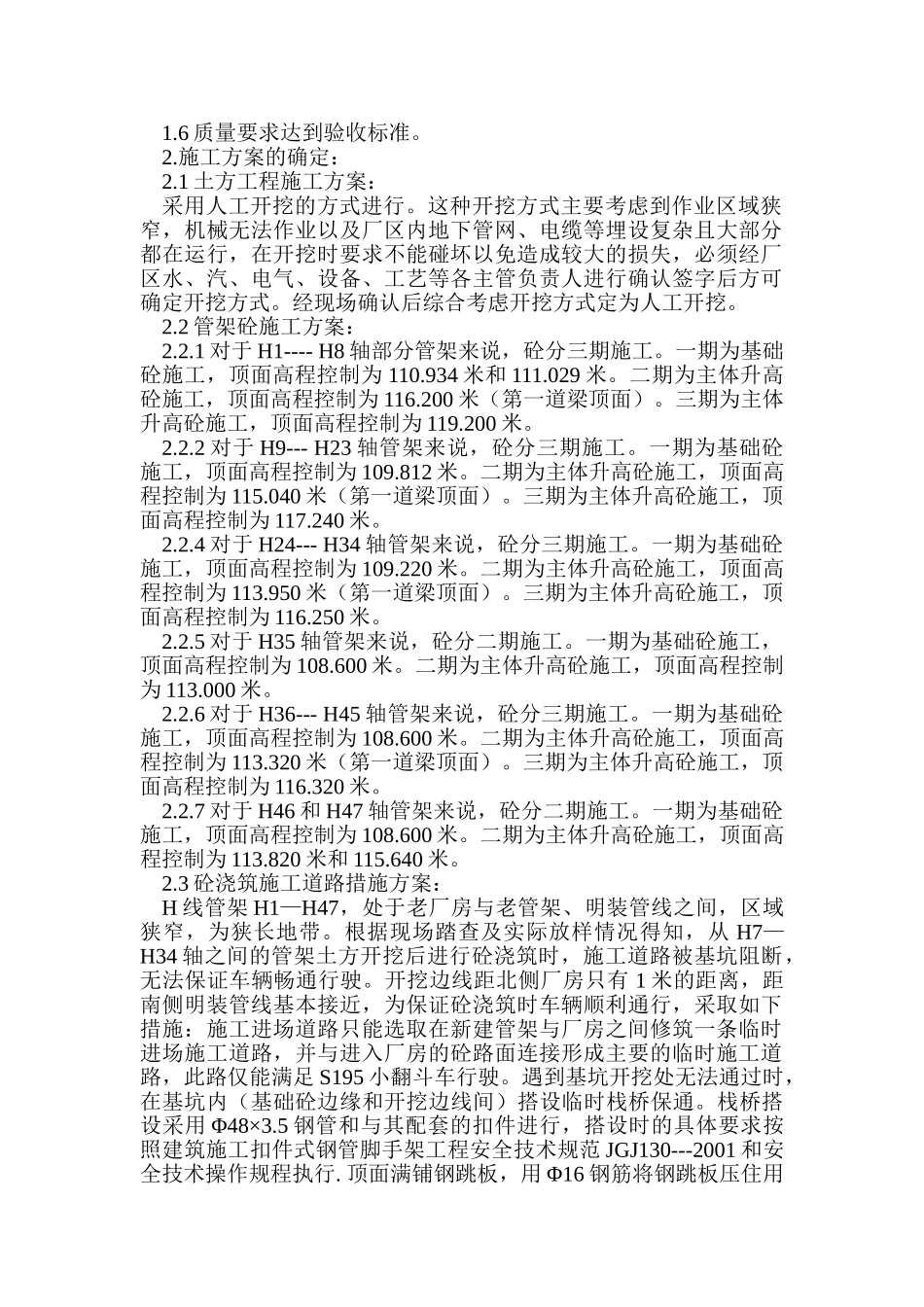

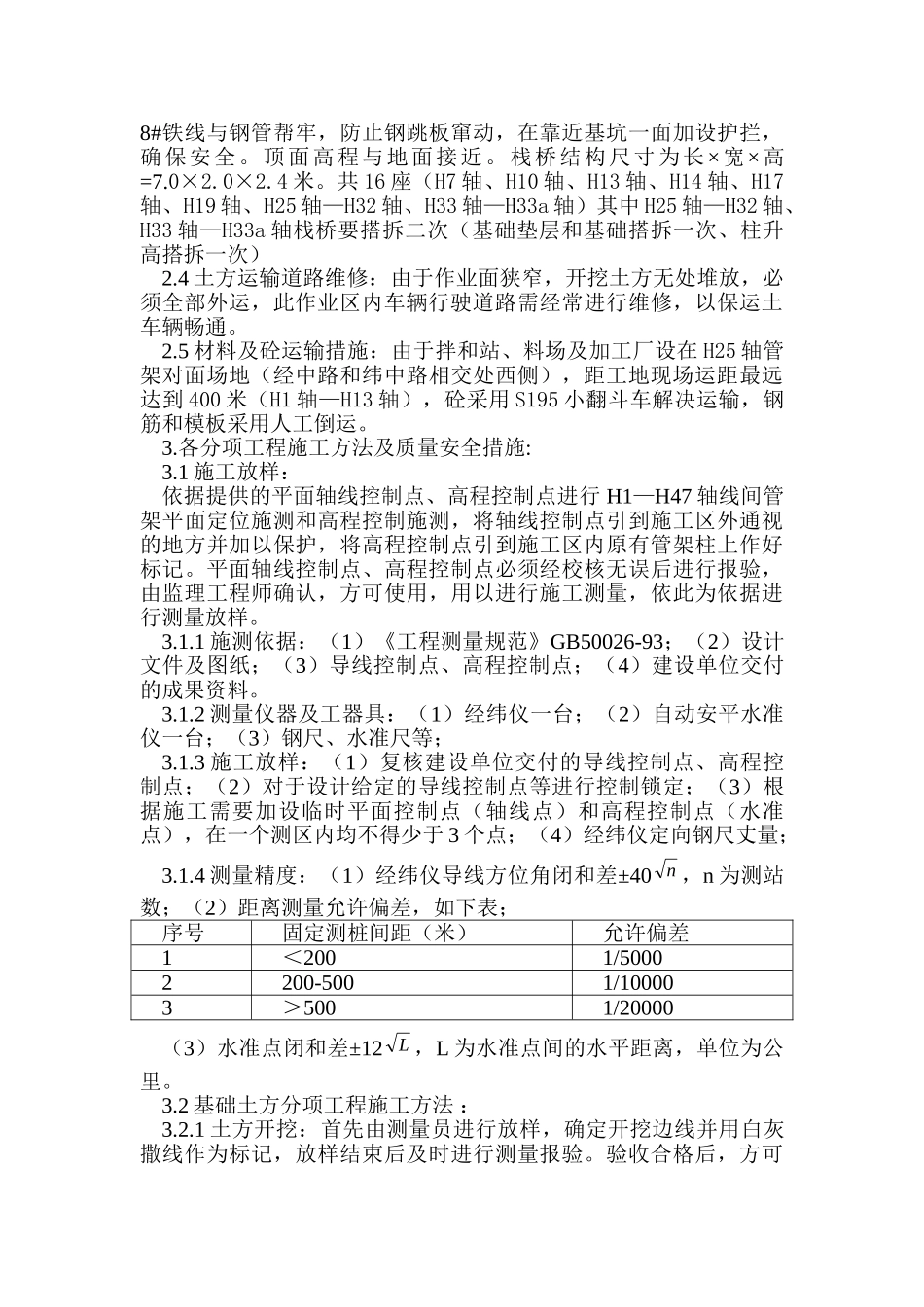

中煤能源 25 万吨甲醇项目厂区外管 H 线工程施工方案1.工程概况：我单位承建的 H1----H47 管架土建工程为哈尔滨气化厂 25 万吨/年甲醇扩建项目全厂外网 H 线。1.1 其结构为钢筋砼结构，管架基础采用柱下独立基础，管架采用钢筋砼，管架间纵梁和横梁采用型钢，纵向跨度较大的采用钢行架。1.2 基底持力层为层粉质黏土，地基承载力特征值 fak≥100kpa。1.3 垫层砼强度等级 C10，管架基础及柱、梁砼强度等级 C30。1.4 材质要求，预埋件钢板 Q235B 钢材。钢筋 HPB235 级钢筋（Ⅰ级钢筋）fy=210N/mm2，HRB335 级钢筋（Ⅱ级钢筋）fy=300N/mm2。1.5 工期要求，2008 年 7 月 1 日—8 月 30 日。1.6 质量要求达到验收标准。2.施工方案的确定：2.1 土方工程施工方案：采用人工开挖的方式进行。这种开挖方式主要考虑到作业区域狭窄，机械无法作业以及厂区内地下管网、电缆等埋设复杂且大部分都在运行，在开挖时要求不能碰坏以免造成较大的损失，必须经厂区水、汽、电气、设备、工艺等各主管负责人进行确认签字后方可确定开挖方式。经现场确认后综合考虑开挖方式定为人工开挖。2.2 管架砼施工方案： 2.2.1 对于 H1---- H8 轴部分管架来说，砼分三期施工。一期为基础砼施工，顶面高程控制为 110.934 米和 111.029 米。二期为主体升高砼施工，顶面高程控制为 116.200 米（第一道梁顶面）。三期为主体升高砼施工，顶面高程控制为 119.200 米。2.2.2 对于 H9--- H23 轴管架来说，砼分三期施工。一期为基础砼施工，顶面高程控制为 109.812 米。二期为主体升高砼施工，顶面高程控制为 115.040 米（第一道梁顶面）。三期为主体升高砼施工，顶面高程控制为 117.240 米。2.2.4 对于 H24--- H34 轴管架来说，砼分三期施工。一期为基础砼施工，顶面高程控制为 109.220 米。二期为主体升高砼施工，顶面高程控制为 113.950 米（第一道梁顶面）。三期为主体升高砼施工，顶面高程控制为 116.250 米。2.2.5 对于 H35 轴管架来说，砼分二期施工。一期为基础砼施工，顶面高程控制为 108.600 米。二期为主体升高砼施工，顶面高程控制为 113.000 米。2.2.6 对于 H36--- H45 轴管架来说，砼分三期施工。一期为基础砼施工，顶面高程控制为 108.600 米。二期为主体升高砼施工，顶面高程控制为 113.320 米（第一道梁顶面）。三期为主体升高砼施工，顶面高程控制为 116.320 米。2.2.7 对于 H46 ...
