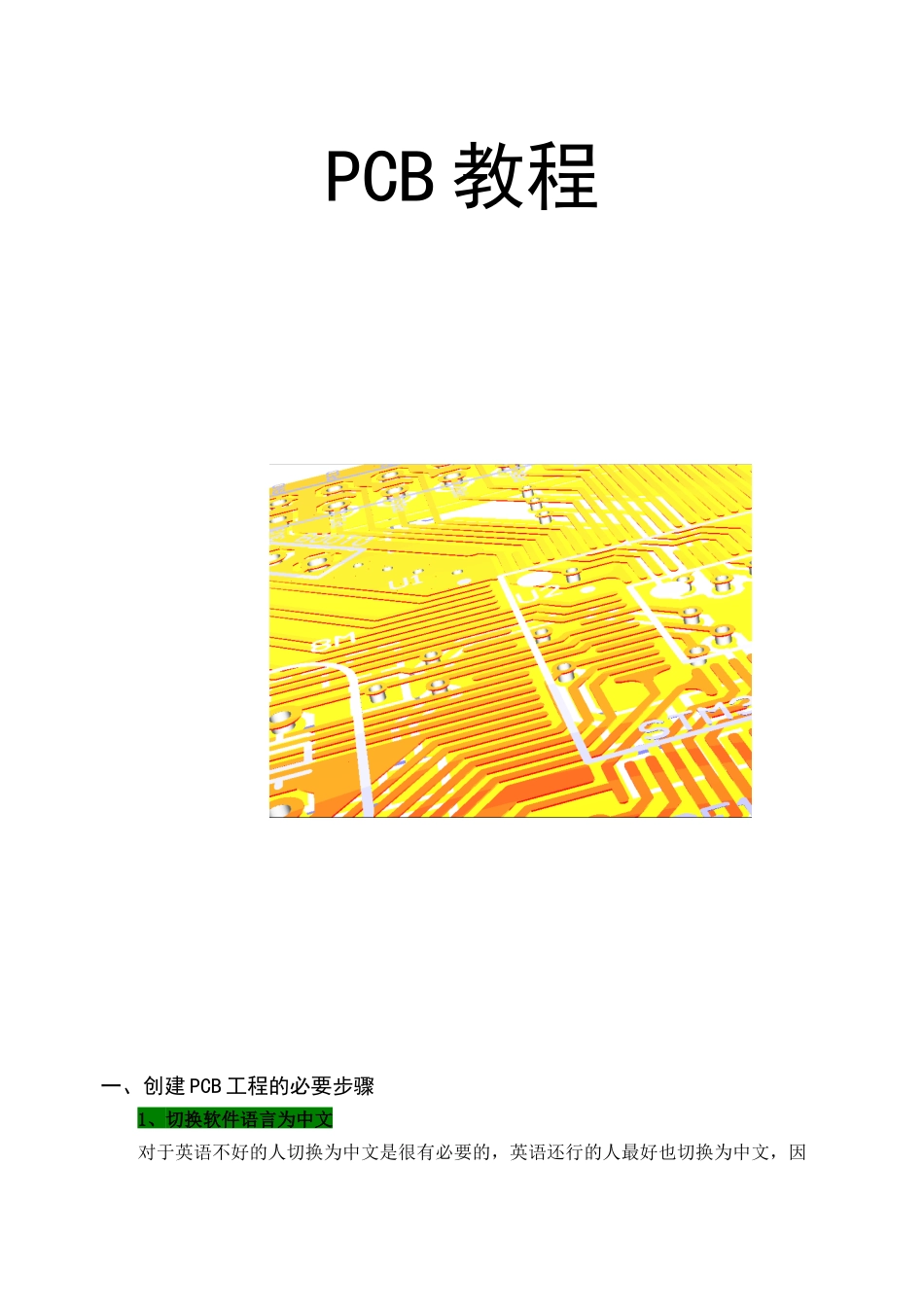

PCB 教程一、创建 PCB 工程的必要步骤1、切换软件语言为中文对于英语不好的人切换为中文是很有必要的，英语还行的人最好也切换为中文，因为软件有很多功能，完全看英文菜单很不容易发现，再就是用中文确实可以提高效率。按以下步骤就可将菜单换为中文：点确定后退出软件，再打开菜单就是中文了。2、建立工程按一下图示步骤新建一个工程：软件除了可以画 PCB，还有别的功能，我们建立 PCB 工程就行了。新建工程后最好保存下工程，好处是后面添加新文件后保存时默认位置是工程文件夹。很多人都是接着给工程添加新文件然后保存，导致每个文件保存时都要选择位置。右键单击工程名，在弹出的菜单中选择“保存工程”。选择保存的位置，并给工程命名，然后点击保存。3、给工程添加新文件右键单击工程名，选择“给工程添加新的”>“Schematic”，添加新的原理图文件。同样的方法添加 PCB 文件，这个是我们最终需要的文件。点击保存按钮即保存当前文件，在文件窗口的上方有已打开文件的列表，单击即可切换到该文件，然后可以点击保存按钮，对该文件进行保存。保存的默认路径就是工程文件的位置，一般不用更改，直接给文件命名后点击保存。到目前为止，就有了一个工程，两个文件，整个设计就是在这两个空白的文件内添加内容。二、设计原理图要想画一块 PCB 板，肯定先要有电路原理图，一款产品必须要有满足产品功能的电路图，怎样设计具有特定功能的电路图，这里面需要很多知识与经验，不在本文的讨论范围之内。这里的设计原理图是指在知道了电路原理的前提下，在这个软件环境下怎样将图绘制出来，这里以 STM32 核心板为例。1、绘制原理图基本操作目前的原理图只是一张空白的“纸”，在一张正真的纸上画电路图，我们要知道需要用到的元器件符号，然后画出元器件符号，并把他们连起来。在这里不需要每次都将元器件的符号画一遍，因为同样的元器件符号是一样的，元器件的符号都存储在“库”里面，要用什么元器件，就从这个“库”里面拿就行了。在软件界面的最右边，有一个“库”按钮，点击即可出来如上界面。选中要用的器件名称，双击或点击上方的“Place XXXX”后，鼠标上便跟随了一个该器件的符号，此时移动鼠标即可移动器件，按空格键可以翻转器件，X、Y 键可以按响应的坐标翻转器件，调整好器件的位置后单击一下鼠标左键便放下该器件。放了器件后，就要将多个器件连接起来，如下图所示，点击工具栏里的连线按钮，这时鼠标处于连线状态，移动...
