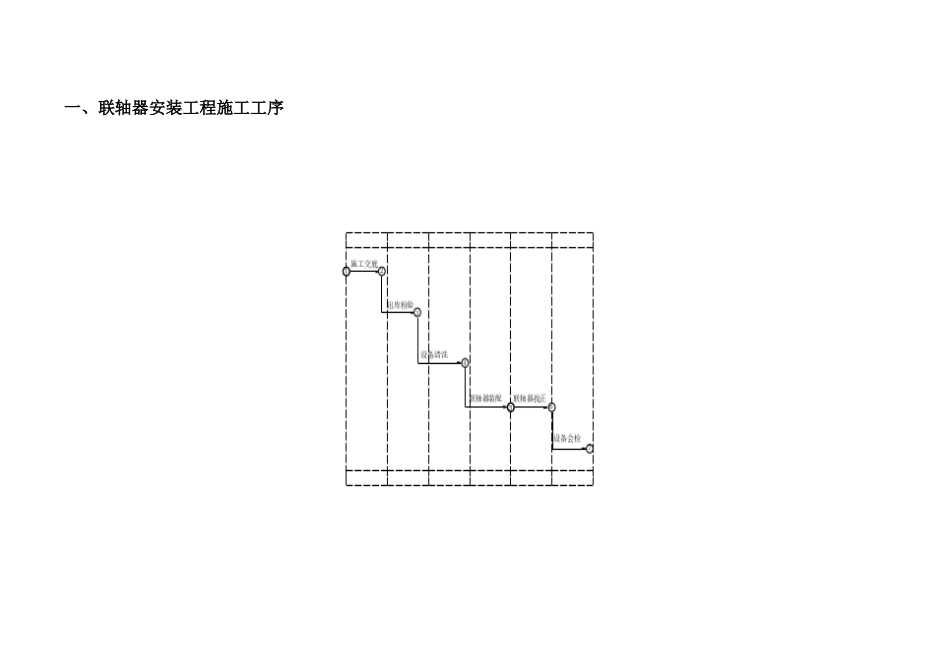

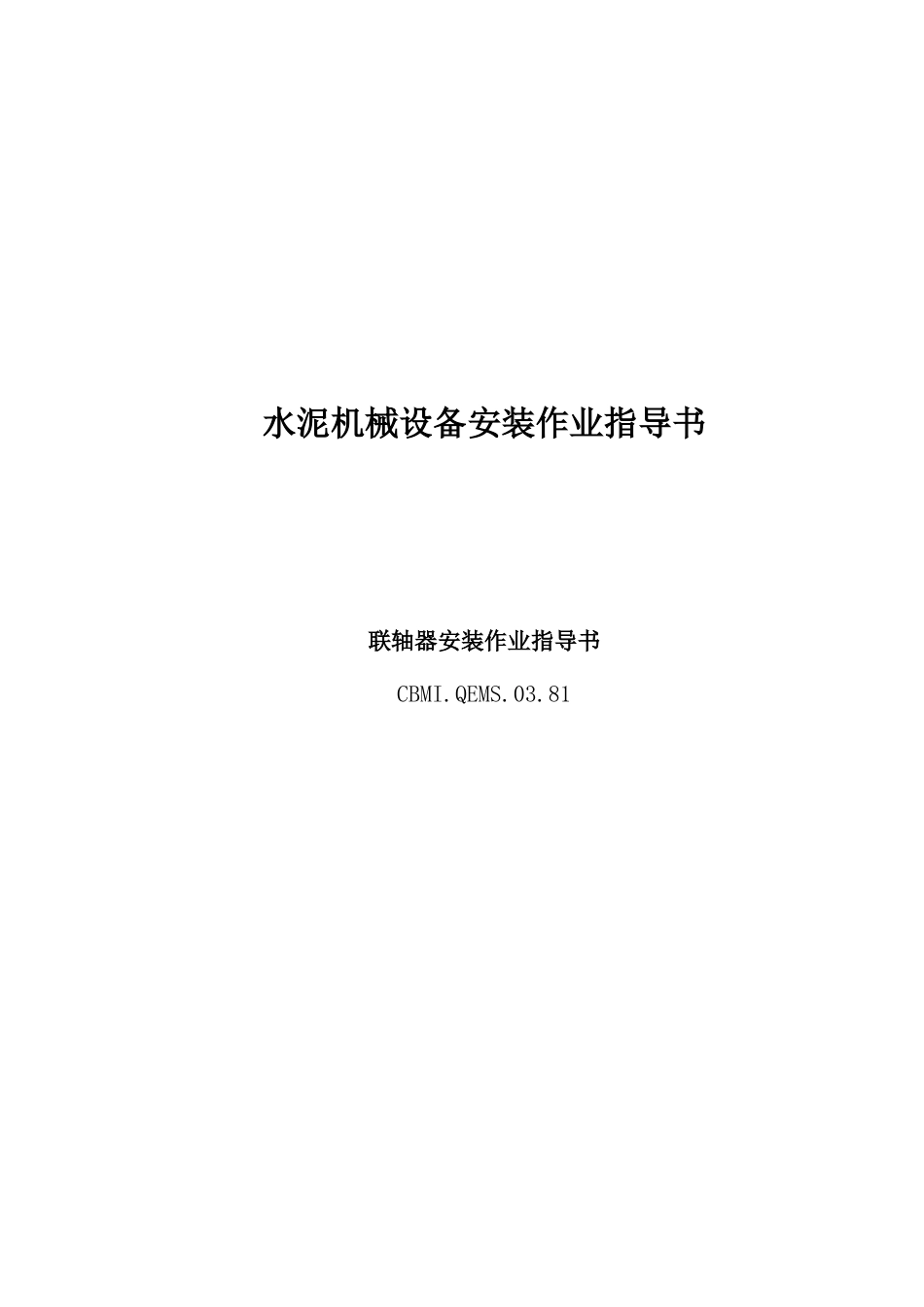

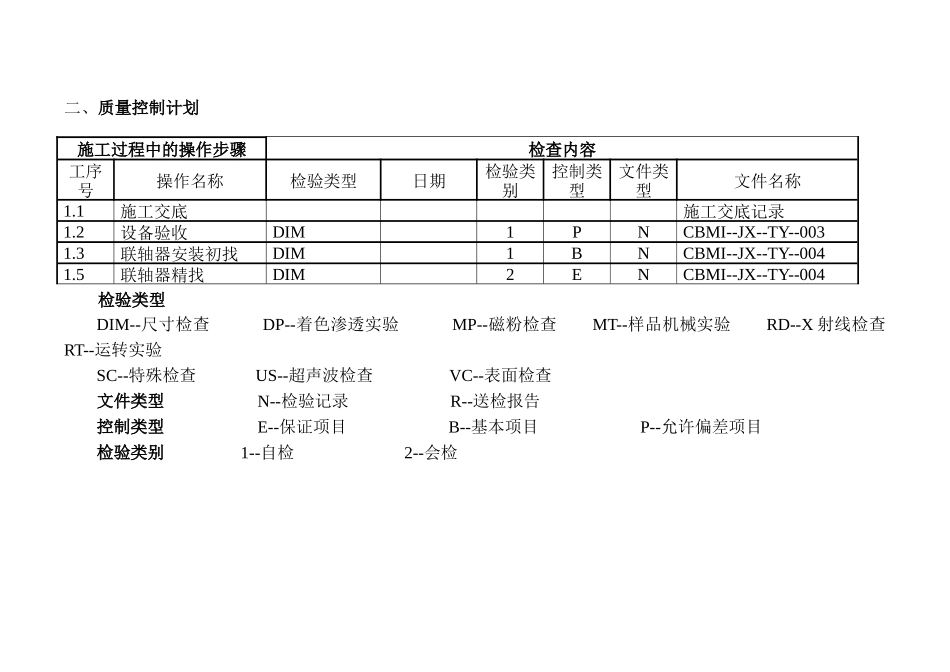

水泥机械设备安装作业指导书联轴器安装作业指导书CBMI.QEMS.03.81一、联轴器安装工程施工工序二、质量控制计划检验类型DIM--尺寸检查 DP--着色渗透实验 MP--磁粉检查 MT--样品机械实验 RD--X 射线检查 RT--运转实验SC--特殊检查 US--超声波检查 VC--表面检查文件类型 N--检验记录 R--送检报告控制类型 E--保证项目 B--基本项目 P--允许偏差项目检验类别 1--自检 2--会检施工过程中的操作步骤检查内容工序号操作名称检验类型日期检验类别控制类型文件类型文件名称1.1施工交底施工交底记录1.2设备验收DIM1PNCBMI--JX--TY--0031.3联轴器安装初找DIM1BNCBMI--JX--TY--0041.5联轴器精找DIM2ENCBMI--JX--TY--004三、施工过程控制规范1.施工准备序号工作内容检查项目技术要求操作要领检测器具1.1施工交底执行体系文件1.2设备检查和验收联 轴 器 尺 寸检查执行《设备检查和验收》游标卡尺、轴 直 径 尺寸 、 键 槽 的尺 寸 、 键 的尺寸执行《设备检查和验收》游标卡尺、1.3联轴器内孔表面清洗、修理内 孔 表 面 的光洁度表面光洁、无毛刺、无变形用砂纸、钢锉、破布、清洗油等进行处理1.4轴表面清洗、修理轴表面表面光洁、无毛刺、无变形用砂纸、钢锉、破布、清洗油等进行处理1.5键的清洗、修理键到角用砂纸、钢锉、破布、清洗油等进行处理2.联轴器装配3.联轴器找正序号工作内容检查项目技术要求操作要领检测器具2.1联轴器装配冷装配合公差轴径≤孔径 利用轴端的攻丝孔和长杆丝杠,或另做的马鞍架,采用千斤顶将联轴器压入,联轴器装配前,应在联轴器内孔和转轴上抹上润滑油。热装配合公差 加热温度轴径≥孔径且符合公差标准 根据检查测量的联轴器内径和转轴的轴径,计算出联轴器最低加热温 度，采用热浸加热法进行加热,加热温度超过最低加热温度后,应迅速将联轴器装配到位,并将轴端盖板固定上,防止联轴器在轴上移动,然后让其自然冷却。联轴器装配前,应在转轴上抹上润滑油。温度计序号工作内容检查项目技术要求操作要领检测器具3.1凸缘联轴器找正径向位移≤0.03 mm百分表倾斜端面应贴紧3.2十字滑块和挠性爪型联轴器找正D≤300mm径向位移≤0.1mm百分表、塞尺倾斜≤0.8/1000D:300～600mmm径向位移≤0.2mm倾斜≤1.2/1000十字滑块 D≤190mm端面间隙0.5～0.8mmD＞190mm端面间隙1～1.5mm挠性爪型联轴器端面间隙2±0.2mm3.3蛇形弹簧联轴器D≤200mm径向位移≤0.1mm倾斜1.0/1000端面间隙1.0～1.5mm200＜D≤400mm径向位移≤0.2mm...
