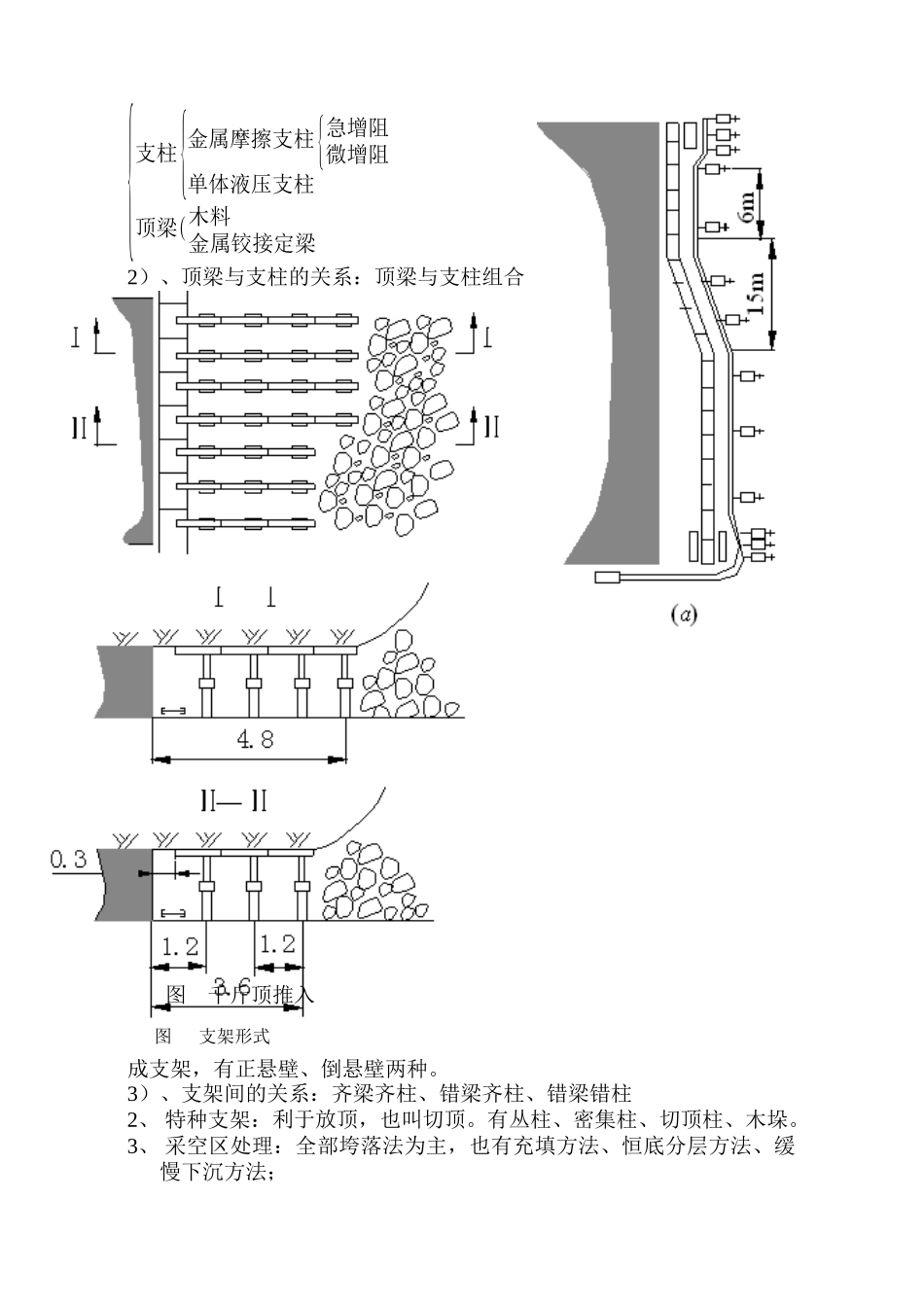

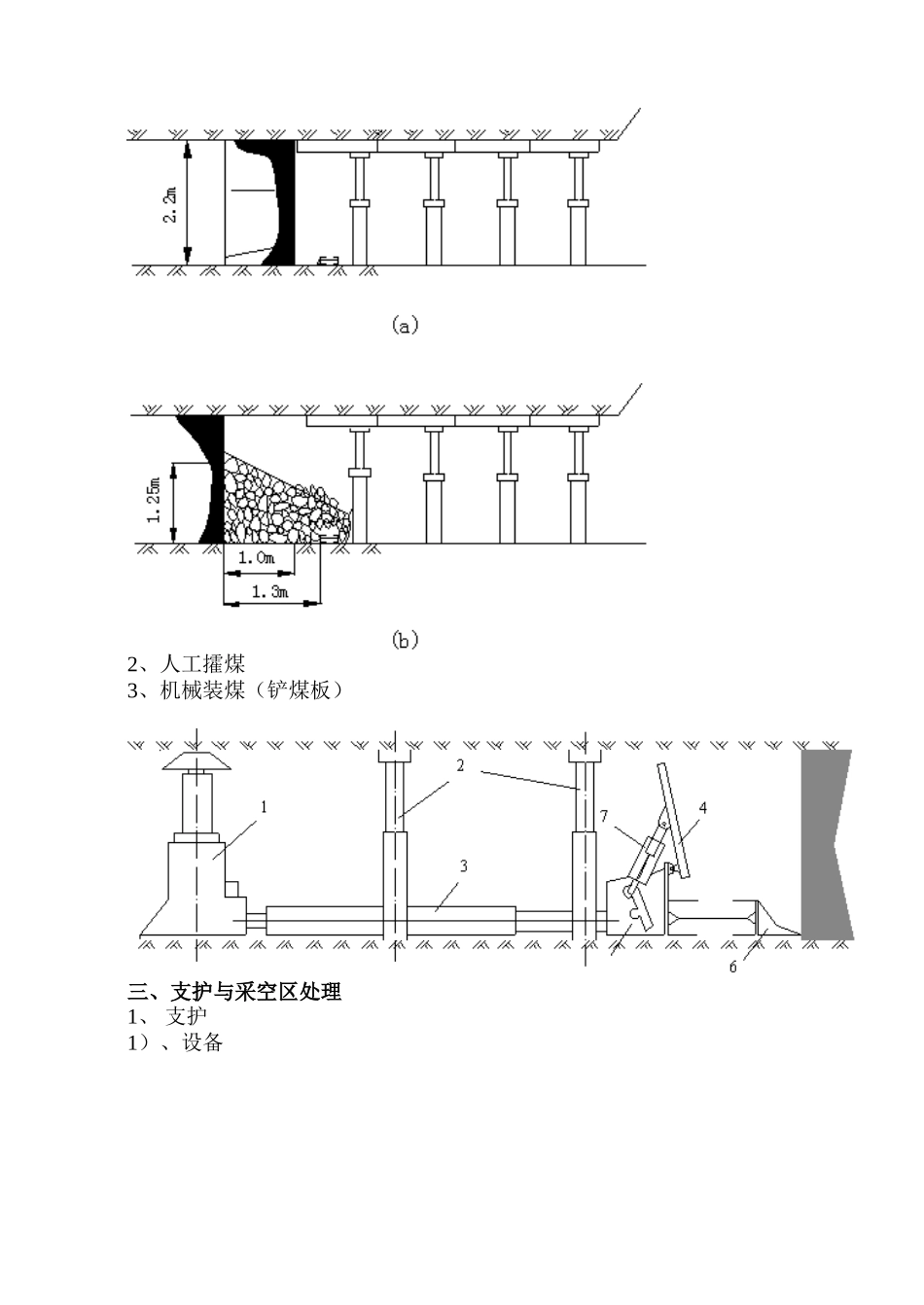

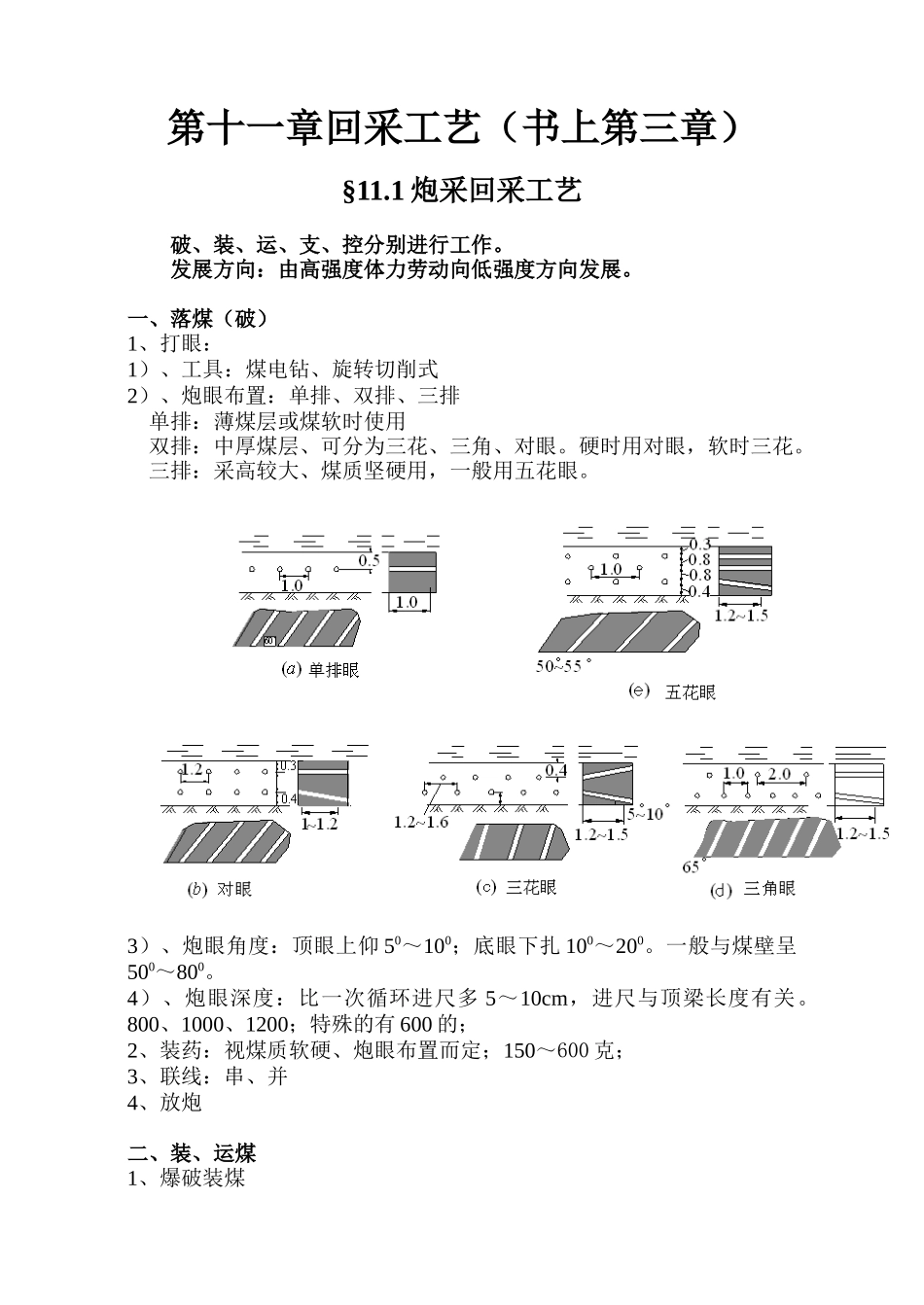

第十一章回采工艺(书上第三章)§11.1 炮采回采工艺破、装、运、支、控分别进行工作。发展方向:由高强度体力劳动向低强度方向发展。一、落煤(破)1、打眼:1)、工具:煤电钻、旋转切削式2)、炮眼布置:单排、双排、三排单排:薄煤层或煤软时使用双排:中厚煤层、可分为三花、三角、对眼。硬时用对眼,软时三花。三排:采高较大、煤质坚硬用,一般用五花眼。3)、炮眼角度:顶眼上仰 50~100;底眼下扎 100~200。一般与煤壁呈500~800。4)、炮眼深度:比一次循环进尺多 5~10cm,进尺与顶梁长度有关。800、1000、1200;特殊的有 600 的;2、装药:视煤质软硬、炮眼布置而定;150~600 克;3、联线:串、并4、放炮二、装、运煤1、爆破装煤2、人工攉煤3、机械装煤(铲煤板)三、支护与采空区处理1、 支护1)、设备图 支架形式{支柱{金属摩擦支柱{急增阻微增阻单体液压支柱顶梁(木料金属铰接定梁 2)、顶梁与支柱的关系:顶梁与支柱组合 图 千斤顶推入成支架,有正悬壁、倒悬壁两种。3)、支架间的关系:齐梁齐柱、错梁齐柱、错梁错柱2、 特种支架:利于放顶,也叫切顶。有丛柱、密集柱、切顶柱、木垛。3、 采空区处理:全部垮落法为主,也有充填方法、恒底分层方法、缓慢下沉方法;解释最大、最小控顶距、放顶步距。3~5 排、3~4 排。§11.2 普采回采工艺一、设备采煤机、运输机、单体、液压支柱。铰接顶梁等。图 3-8 是一个实例,表 3-1 是有关设备,骑溜割煤。二、采煤机工作方式1、 滚筒位置:一端或两端2、 旋转方向:左右工作面、左右螺旋、左面右旋、右面左旋。 3、 割煤方式:采煤机割煤以及与其它工序的合理配合称为割煤方式。1)、单向采煤:(往返一刀)2)、双向采煤:(往返二刀)3)、“∞”型采煤:单滚筒多用。图 左面右旋、右面左旋4、 进刀方式:切入煤壁方式1)、直接进刀。做机窝。上大下小。2)、中间进刀3)斜切进刀: 留三角煤,单滚筒可用不留三角煤,常用,单、双滚筒皆可用。三、单体支架支架的选择与煤层条件、采煤机械、顶底板性质相适应1、 支架的布置方式正、倒悬壁等2、 端头支护应力集中1)、走向抬棚(1)、双钩双楔梁或普通顶梁反铰接用(2)、长梁工字钢(4~5m)2)、基本支架加迈步走向抬棚3)、十字铰接顶梁四、工艺参数1、 支护密度n= PtηRtn :支护密度;Pt :工作面支护强度;有关《矿山压力支护》的书中有介绍;Rt :支柱额定工作阻力;η :有效支承系数;金...
