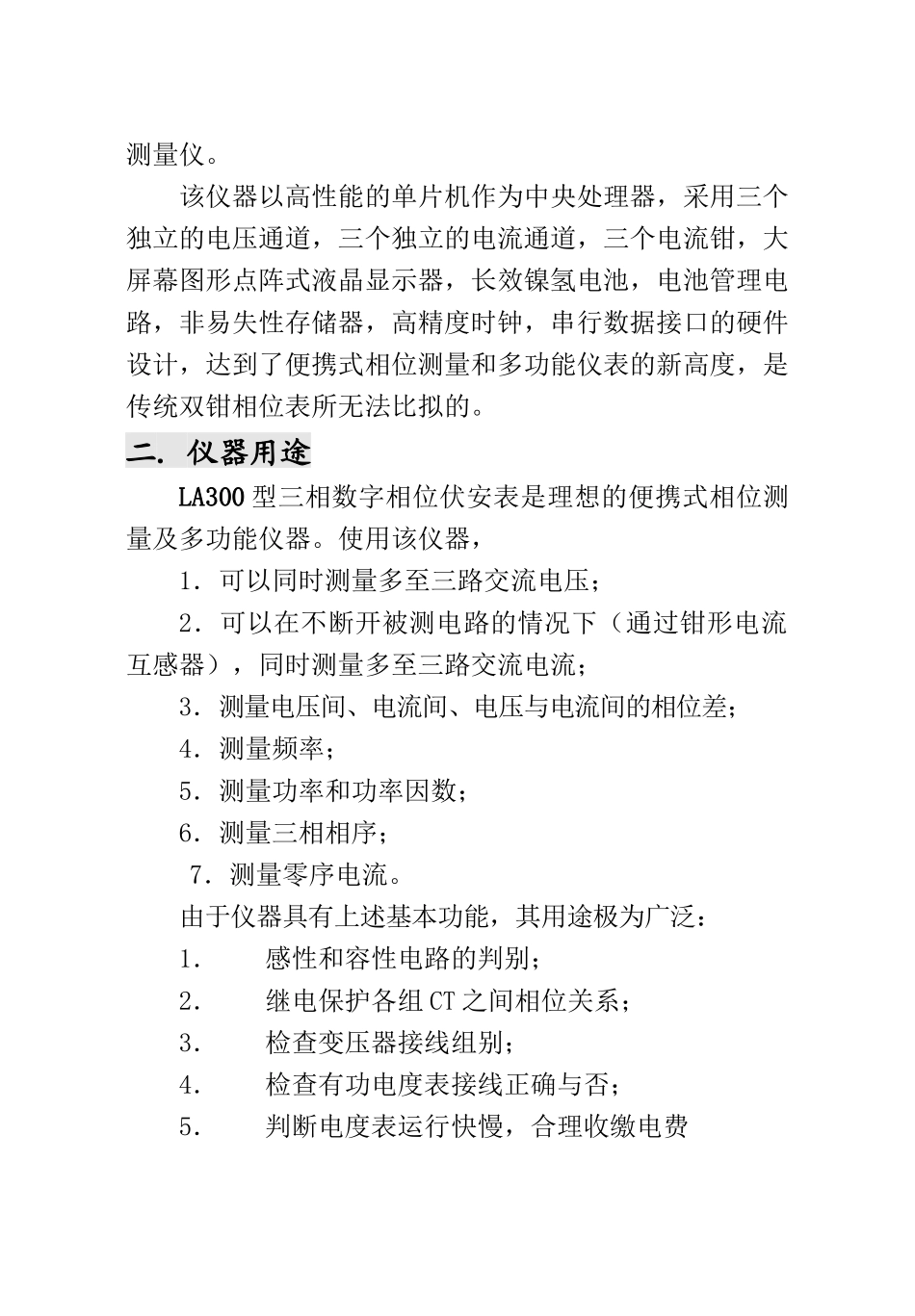

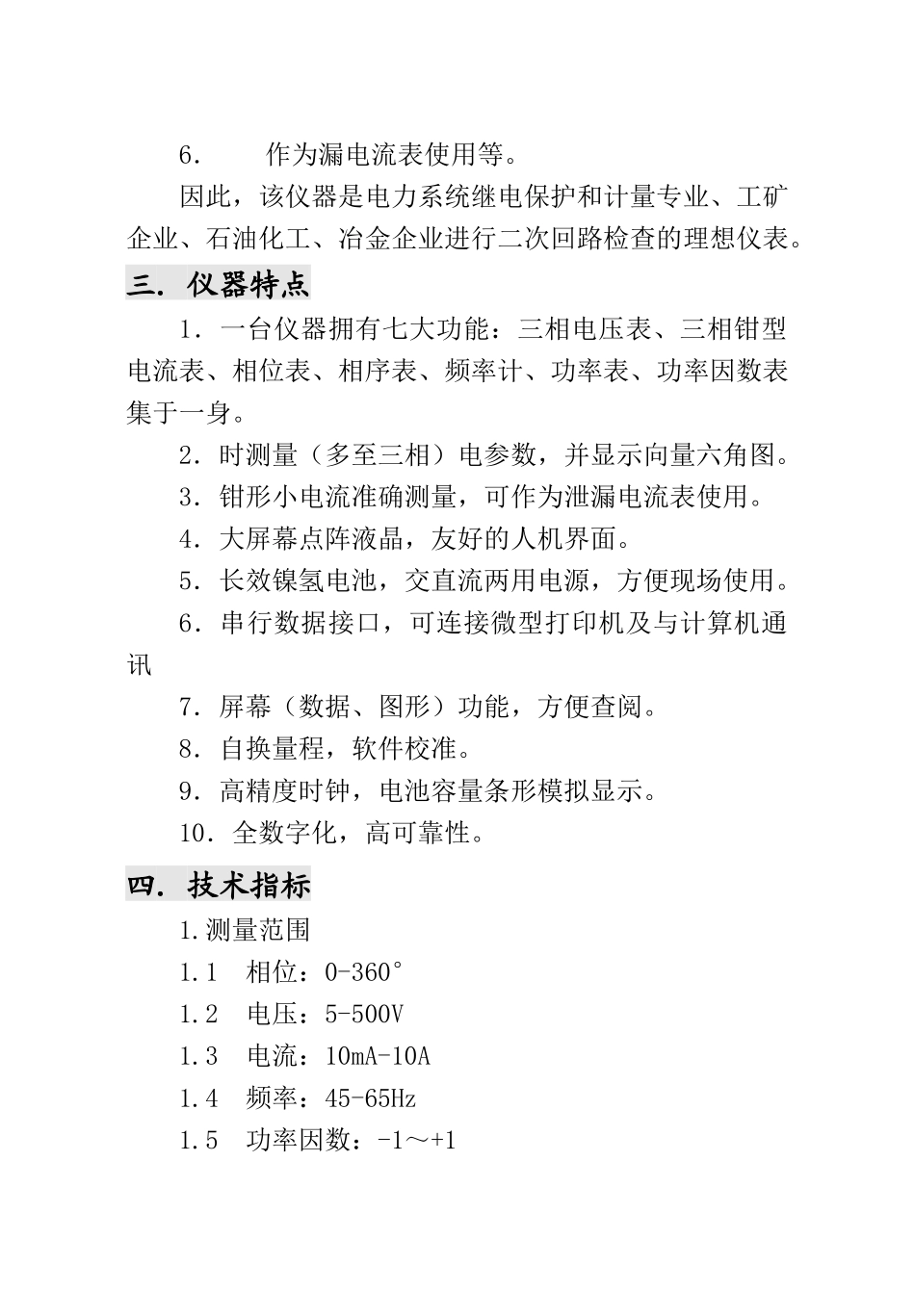

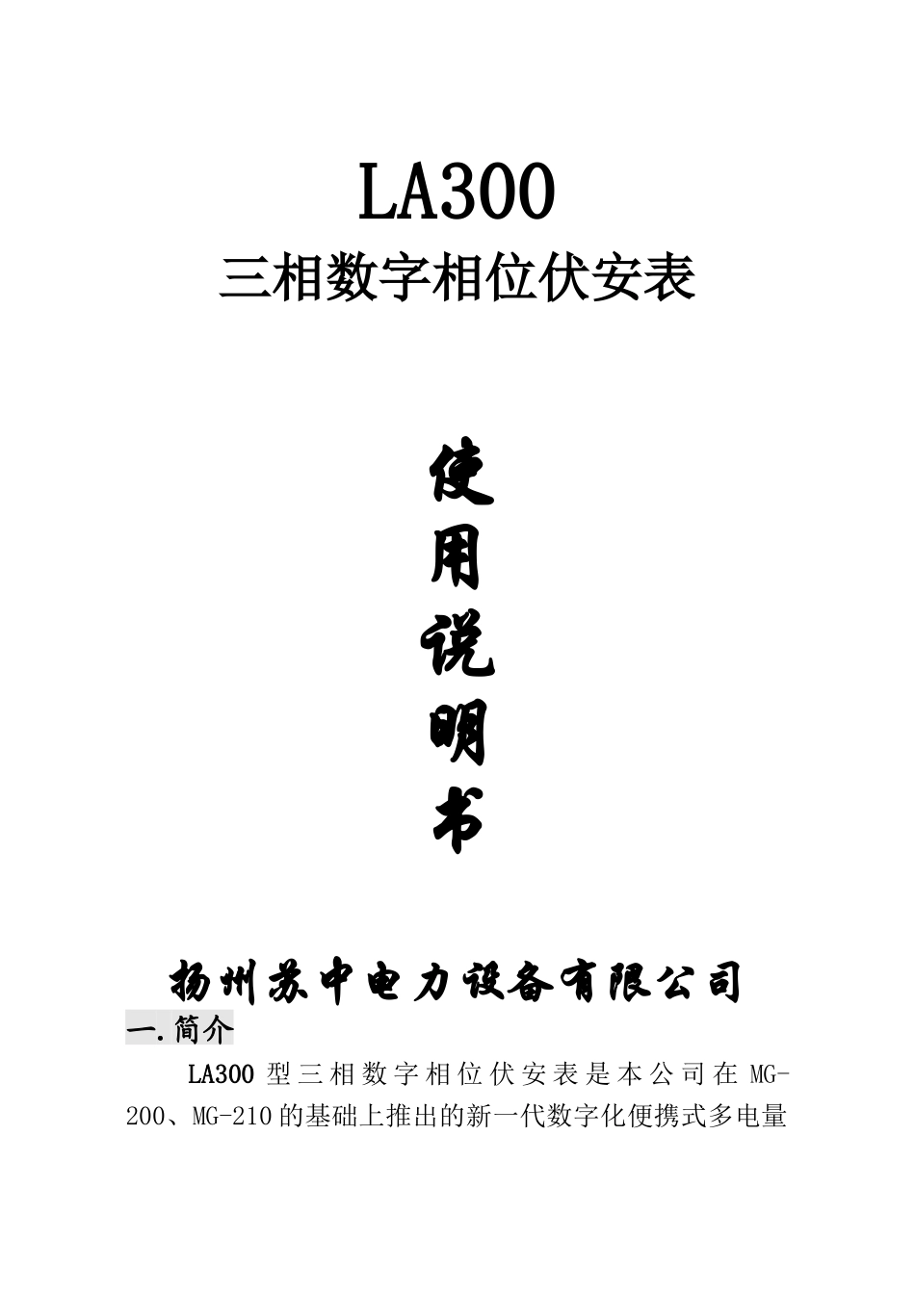

LA300三相数字相位伏安表使用说明书扬州苏中电力设备有限公司一.简介 LA300 型 三 相 数 字 相 位 伏 安 表 是 本 公 司 在 MG-200、MG-210 的基础上推出的新一代数字化便携式多电量测量仪。该仪器以高性能的单片机作为中央处理器,采用三个独立的电压通道,三个独立的电流通道,三个电流钳,大屏幕图形点阵式液晶显示器,长效镍氢电池,电池管理电路,非易失性存储器,高精度时钟,串行数据接口的硬件设计,达到了便携式相位测量和多功能仪表的新高度,是传统双钳相位表所无法比拟的。二. 仪器用途 LA300 型三相数字相位伏安表是理想的便携式相位测量及多功能仪器。使用该仪器,1.可以同时测量多至三路交流电压;2.可以在不断开被测电路的情况下(通过钳形电流互感器),同时测量多至三路交流电流;3.测量电压间、电流间、电压与电流间的相位差;4.测量频率;5.测量功率和功率因数;6.测量三相相序;7.测量零序电流。由于仪器具有上述基本功能,其用途极为广泛:1.感性和容性电路的判别;2.继电保护各组 CT 之间相位关系;3.检查变压器接线组别;4.检查有功电度表接线正确与否;5.判断电度表运行快慢,合理收缴电费6.作为漏电流表使用等。因此,该仪器是电力系统继电保护和计量专业、工矿企业、石油化工、冶金企业进行二次回路检查的理想仪表。三. 仪器特点 1.一台仪器拥有七大功能:三相电压表、三相钳型电流表、相位表、相序表、频率计、功率表、功率因数表集于一身。2.时测量(多至三相)电参数,并显示向量六角图。3.钳形小电流准确测量,可作为泄漏电流表使用。4.大屏幕点阵液晶,友好的人机界面。5.长效镍氢电池,交直流两用电源,方便现场使用。6.串行数据接口,可连接微型打印机及与计算机通讯7.屏幕(数据、图形)功能,方便查阅。8.自换量程,软件校准。9.高精度时钟,电池容量条形模拟显示。10.全数字化,高可靠性。四. 技术指标 1.测量范围1.1 相位:0-360°1.2 电压:5-500V1.3 电流:10mA-10A1.4 频率:45-65Hz1.5 功率因数:-1~+11.6 功率:0~2.5KW2. 基本误差2.1 参比条件温度湿度波形频率导线位置相角测量电压电流20℃±5℃<70%正弦波失真度≤1%50Hz±1Hz钳口中心位置100V±25V1A±0.2A 2.2 相位:±1°, 分辨率 0.1°。 注:电流小于 20mA 时,相位误差小于±3°。 2.3 电压:0.5 级,分辨率 0.01V。 2.4 电流:0.5 级,分辨率 1mA。 2.5 功率因...
