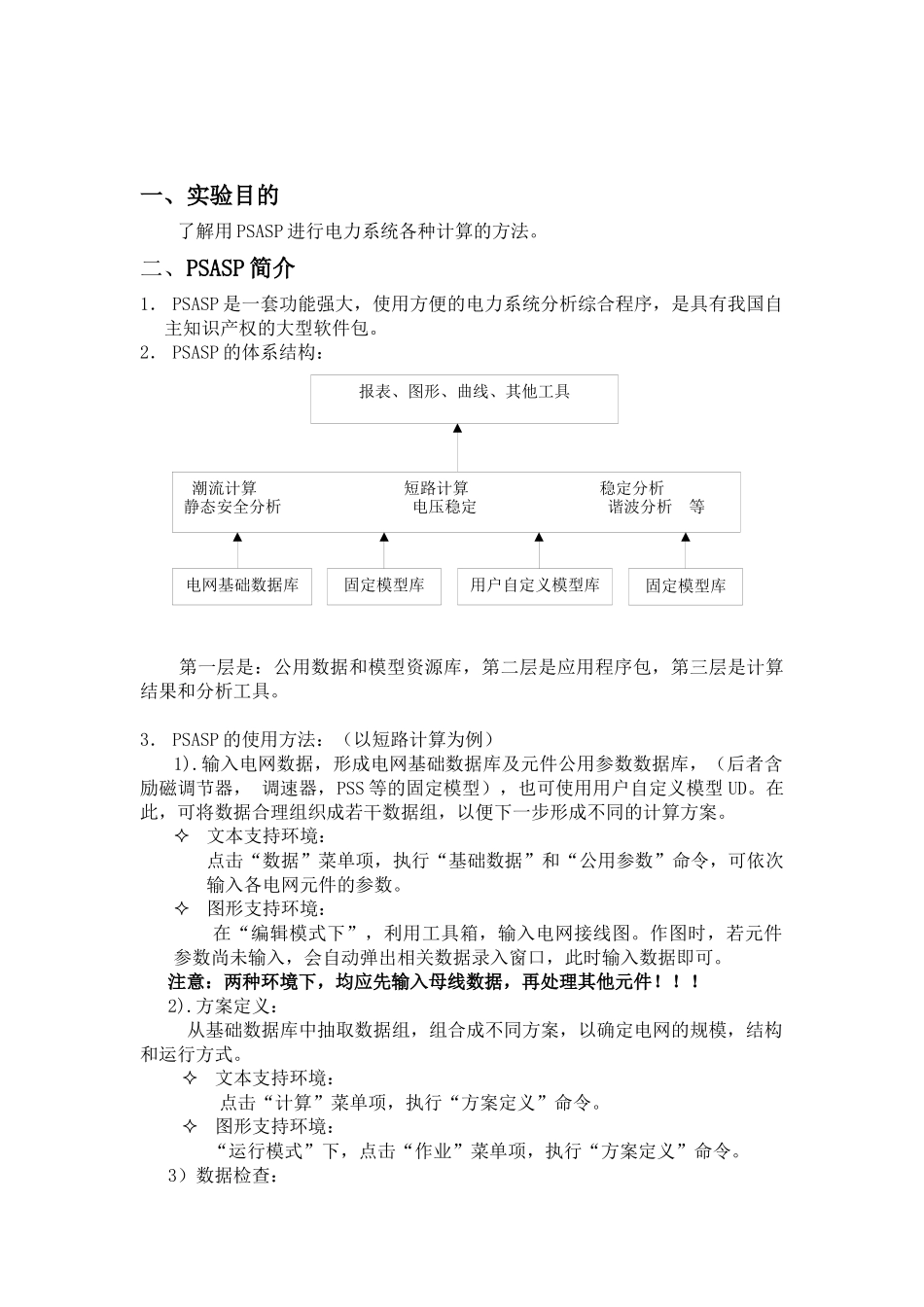

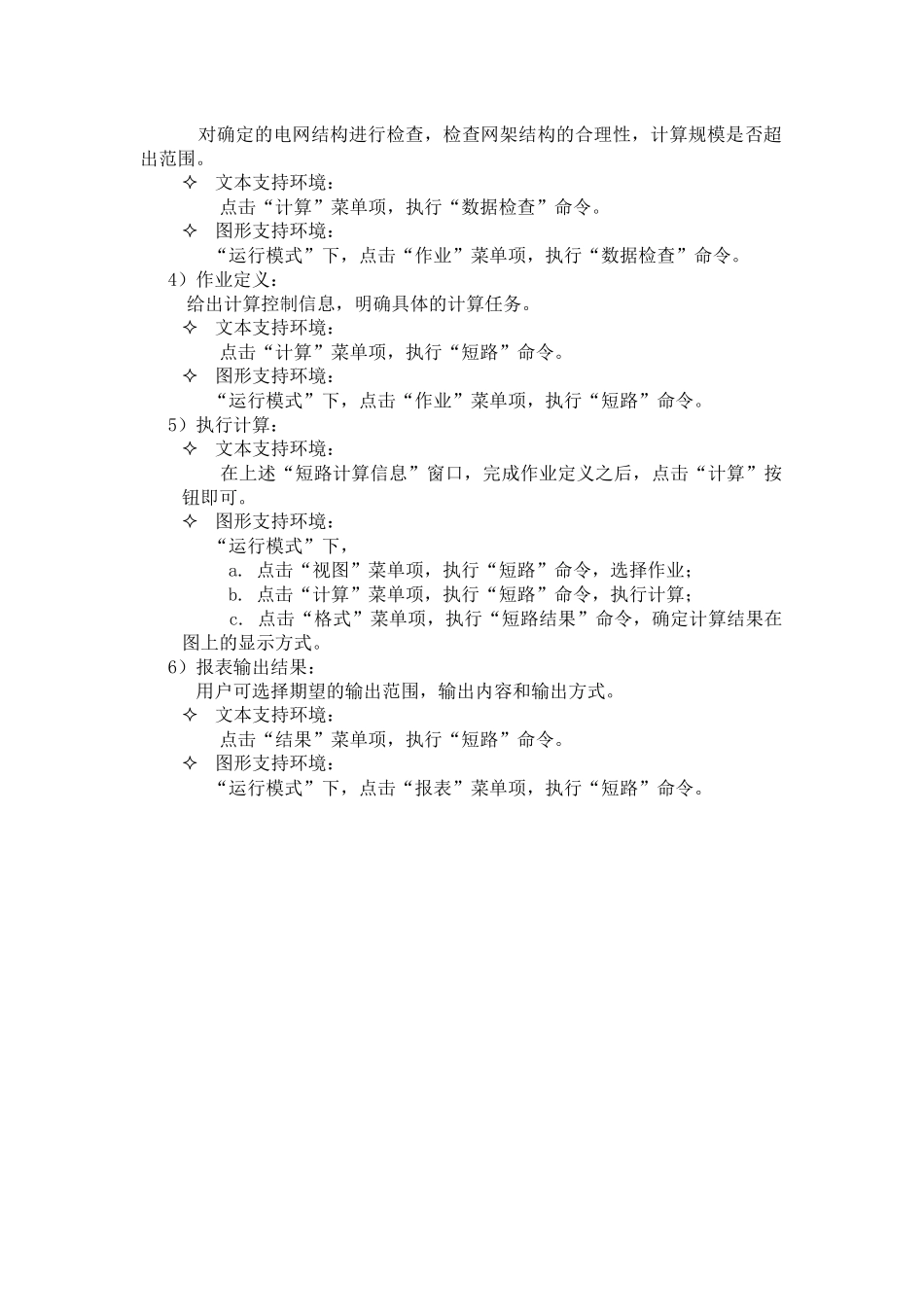

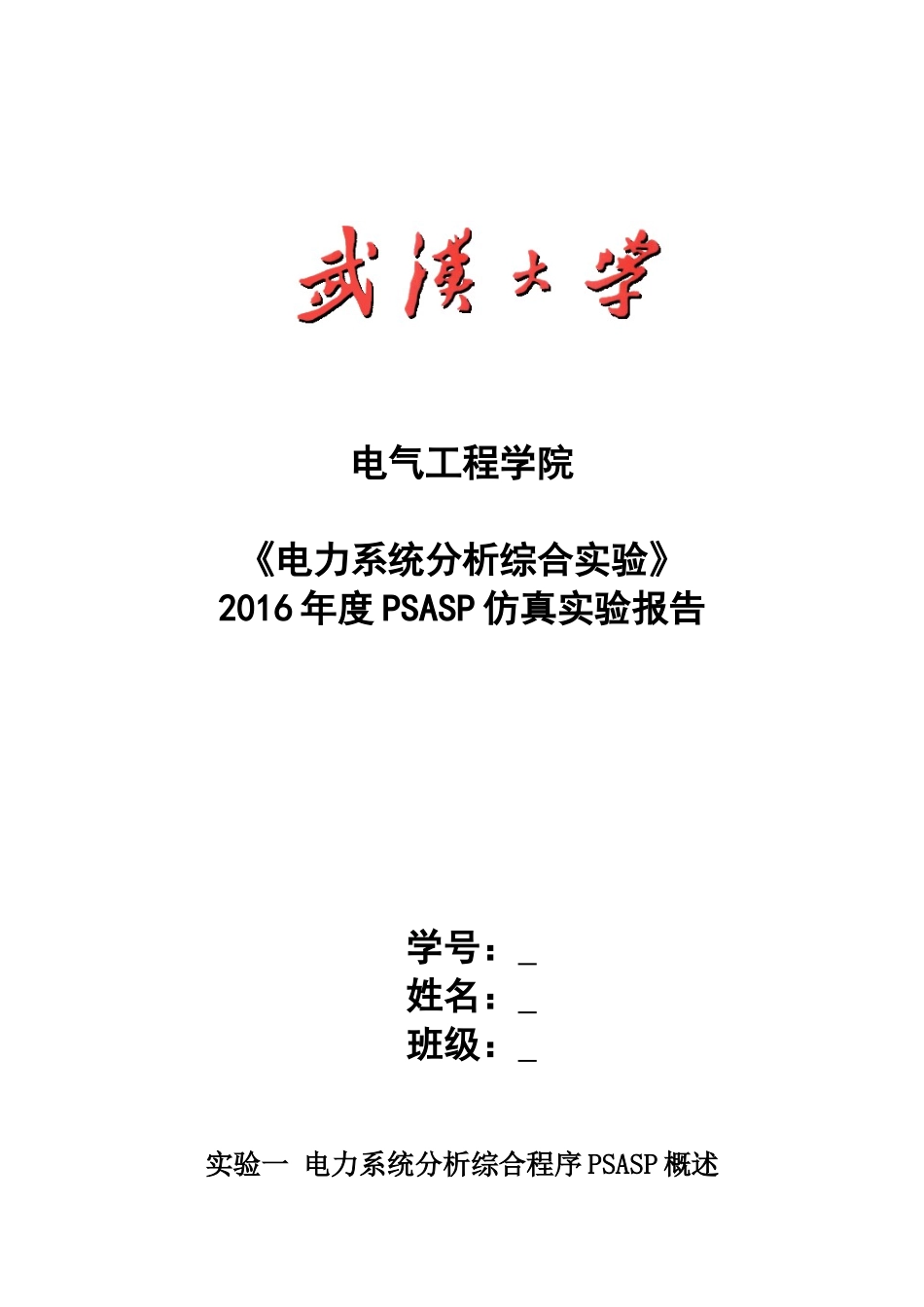

电气工程学院《电力系统分析综合实验》2016 年度 PSASP 仿真实验报告学号： 姓名： 班级： 实验一 电力系统分析综合程序 PSASP 概述一、实验目的 了解用 PSASP 进行电力系统各种计算的方法。二、PSASP 简介1． PSASP 是一套功能强大，使用方便的电力系统分析综合程序，是具有我国自主知识产权的大型软件包。2． PSASP 的体系结构： 第一层是：公用数据和模型资源库，第二层是应用程序包，第三层是计算结果和分析工具。3． PSASP 的使用方法：（以短路计算为例）1).输入电网数据，形成电网基础数据库及元件公用参数数据库，（后者含励磁调节器， 调速器，PSS 等的固定模型），也可使用用户自定义模型 UD。在此，可将数据合理组织成若干数据组，以便下一步形成不同的计算方案。文本支持环境：点击“数据”菜单项，执行“基础数据”和“公用参数”命令，可依次输入各电网元件的参数。图形支持环境： 在“编辑模式下”，利用工具箱，输入电网接线图。作图时，若元件参数尚未输入，会自动弹出相关数据录入窗口，此时输入数据即可。 注意：两种环境下，均应先输入母线数据，再处理其他元件！！！ 2).方案定义： 从基础数据库中抽取数据组，组合成不同方案，以确定电网的规模，结构和运行方式。文本支持环境： 点击“计算”菜单项，执行“方案定义”命令。图形支持环境： “运行模式”下，点击“作业”菜单项，执行“方案定义”命令。 3）数据检查：报表、图形、曲线、其他工具 潮流计算 短路计算 稳定分析 静态安全分析 电压稳定 谐波分析 等电网基础数据库固定模型库用户自定义模型库固定模型库 对确定的电网结构进行检查，检查网架结构的合理性，计算规模是否超出范围。文本支持环境： 点击“计算”菜单项，执行“数据检查”命令。图形支持环境： “运行模式”下，点击“作业”菜单项，执行“数据检查”命令。 4）作业定义： 给出计算控制信息，明确具体的计算任务。文本支持环境： 点击“计算”菜单项，执行“短路”命令。图形支持环境： “运行模式”下，点击“作业”菜单项，执行“短路”命令。 5）执行计算：文本支持环境： 在上述“短路计算信息”窗口，完成作业定义之后，点击“计算”按钮即可。图形支持环境： “运行模式”下， a. 点击“视图”菜单项，执行“短路”命令，选择作业； b. 点击“计算”菜单项，执行“短路”命令，执行计算； c. 点击“格式”菜单项，...
