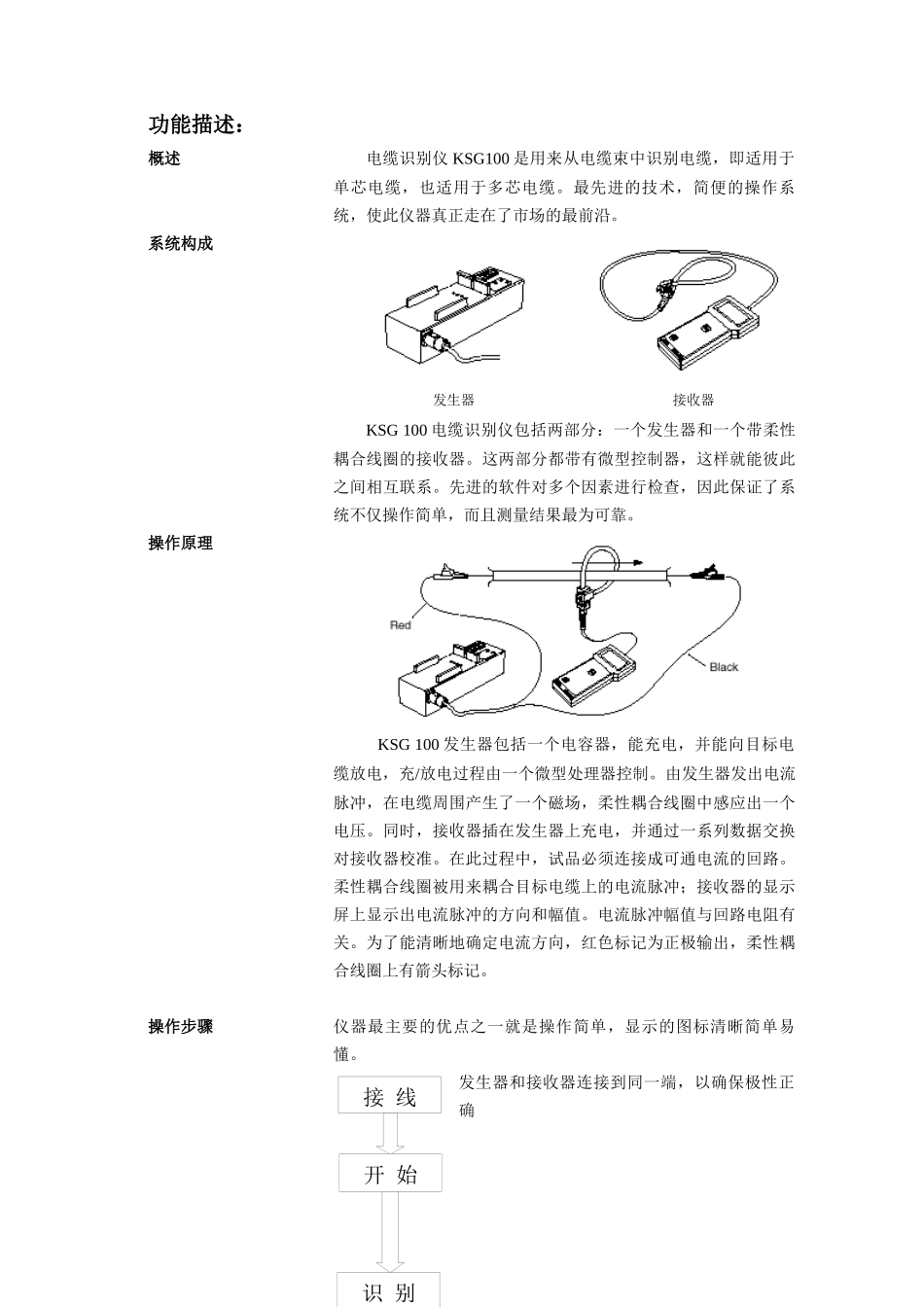

电缆识别仪操作手册KSG 1001． 产品信息功能描述：概述电缆识别仪 KSG100 是用来从电缆束中识别电缆，即适用于单芯电缆，也适用于多芯电缆。最先进的技术，简便的操作系统，使此仪器真正走在了市场的最前沿。系统构成发生器接收器KSG 100 电缆识别仪包括两部分：一个发生器和一个带柔性耦合线圈的接收器。这两部分都带有微型控制器，这样就能彼此之间相互联系。先进的软件对多个因素进行检查，因此保证了系统不仅操作简单，而且测量结果最为可靠。操作原理KSG 100 发生器包括一个电容器，能充电，并能向目标电缆放电，充/放电过程由一个微型处理器控制。由发生器发出电流脉冲，在电缆周围产生了一个磁场，柔性耦合线圈中感应出一个电压。同时，接收器插在发生器上充电，并通过一系列数据交换对接收器校准。在此过程中，试品必须连接成可通电流的回路。柔性耦合线圈被用来耦合目标电缆上的电流脉冲；接收器的显示屏上显示出电流脉冲的方向和幅值。电流脉冲幅值与回路电阻有关。为了能清晰地确定电流方向，红色标记为正极输出，柔性耦合线圈上有箭头标记。操作步骤仪器最主要的优点之一就是操作简单，显示的图标清晰简单易懂。 发生器和接收器连接到同一端，以确保极性正确接 线开 始识 别接收器与发生器进行校准。如果没有可测量信号，会显示一个信息代码。校准过后就可以将接收器摘下，带到需要对电缆识别的地点了。将柔性耦合线圈绕在目标电缆上，注意要将线圈上的箭头指向电缆末端。判断目标电缆的条件： • 方向为正 • 幅值大于 64%其它所有 电缆都不会满足这些条件。图标说明：符 号表 示电量指示如果此图标闪动，说明电源电量已达到最小状态。表示位于连接发生器的位置。柔性耦合线圈的图标。在校准期间，柔性耦合线圈必须绕在连接发生器的位置。警告：产生了一个错误，请参阅信息代码表。信息：表示有一个信息代码，按下信息按钮后，代码将显示出来。CODE（代码）将与信息代码一同显示出来。减号标志：表示电流方向为负。加号标志：表示电流方向为正。仪器测量：在测量过程中显示。接近电缆末端：电缆远端没有找到电线。在电流方向为正，并且信号强度在 10%至 65%之间的情况下，会显示出分支。找到电缆只有在电流方向为正，幅值至少 65%的情况下显示。校准结束，把接收器从发生器上取下，然后带到现场测量。如果信号强度小于 10%或没有测量到电流脉冲，放大镜图标将会闪动。在显示屏上 120%闪动：信号强度大于 12...
