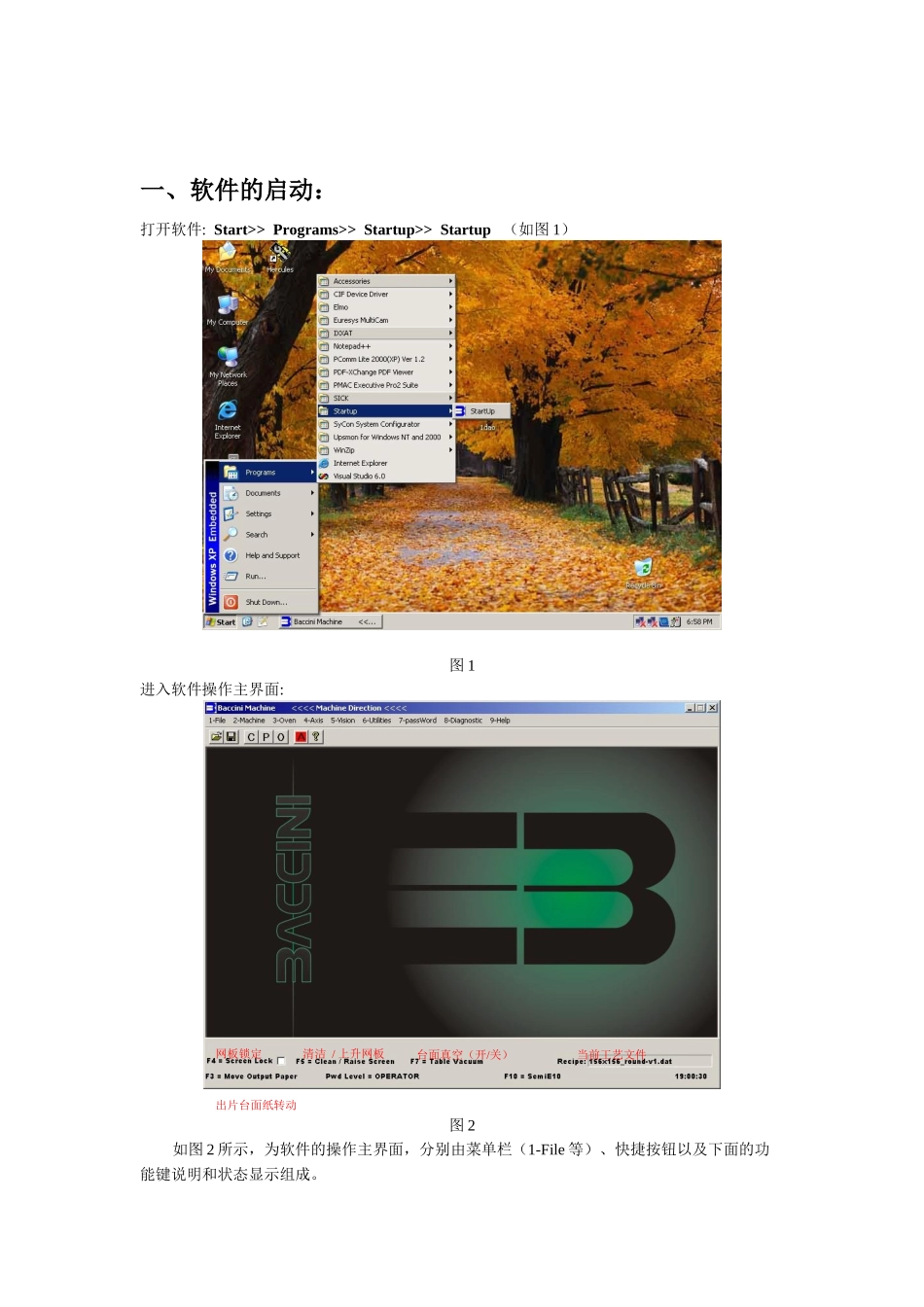

丝网印刷生产线操作实习总结以下为我个人的实习总结：设备的启动: 启动设备电源总开关 及 真空和空压气总开关,如下图所示: 图 0-1等待设备工控机启动和操作软件的自动启动。其中操作界面如图 0-2 所示：电源总开关真空和空压气总开关操作界面介绍：图 0-2 印刷线操作界面显示屏 用于显示软件操作界面和设备状态；键盘、触摸鼠标输入、功能键 用于工控机的操作系统输入设备；按钮 用于直接设备的控制输入输出，详细功能如下图所示；图 0-3显示屏功能键键盘触 摸 鼠标输入按钮电源状态显示控制电源使能设备运行前必须先按下这个手动、自动模式旋钮急停Reset 复位按钮Stop 停止按钮Start 启动按钮禁音按钮工控机 USB 接口一、软件的启动：打开软件: Start>> Programs>> Startup>> Startup （如图 1）图 1进入软件操作主界面:图 2如图 2 所示，为软件的操作主界面，分别由菜单栏（1-File 等）、快捷按钮以及下面的功能键说明和状态显示组成。网板锁定清洁 / 上升网板台面真空（开/关）当前工艺文件出片台面纸转动二、软件的操作使用：1-File 文件菜单:图 3打开工艺文件对话框(Find Directory And File):图 4点击 Load data 按钮 即可打开选中的工艺文件。2-Machine 设备菜单:图 5其中，快捷按钮：21-Cycle Data 22-Print Data 24-Operator Page21-Cycle 运行对话框:图 6Main Setting （主体设置）Enable Loader //允许上料（ITEM1 中有上料机）Enable Oven Heating //允许烘箱加热（ITME1 和 ITME2 中有烘箱）Enable Printing //允许打印Enable Buffer 1/2 //允许经过缓冲箱停止Enable Buffer 1/2 Cent. Device //允许使用缓冲箱中心校准设备Vision Setting （视频设置）Enable Wafer Alignment //允许电池片校正Enable Screen Alignment //允许网版校正Check Breakage Before //印刷前破损检查Check Breakage After //印刷后破损检查Piece Dimension (电池片尺寸)Single Nest：0 //为 0 则使用所有的台面印刷，为 1~4 则仅使用输入的台面印刷22-Print Parameters 打印参数界面:图 7当前使用的印刷模式为：Squeegee and Flood （先印刷后回墨）SCREEN 网版参数Snap-Off Position //印刷时 , 网版到电池片之间的距离（常为负值）SQUEEGEE 刮刀参数Down-Stop Position //印刷时, 刮刀深度Pressure //印刷时刮刀压力（一般在 75N 左右...
