电气一次设计施工说明VIP免费

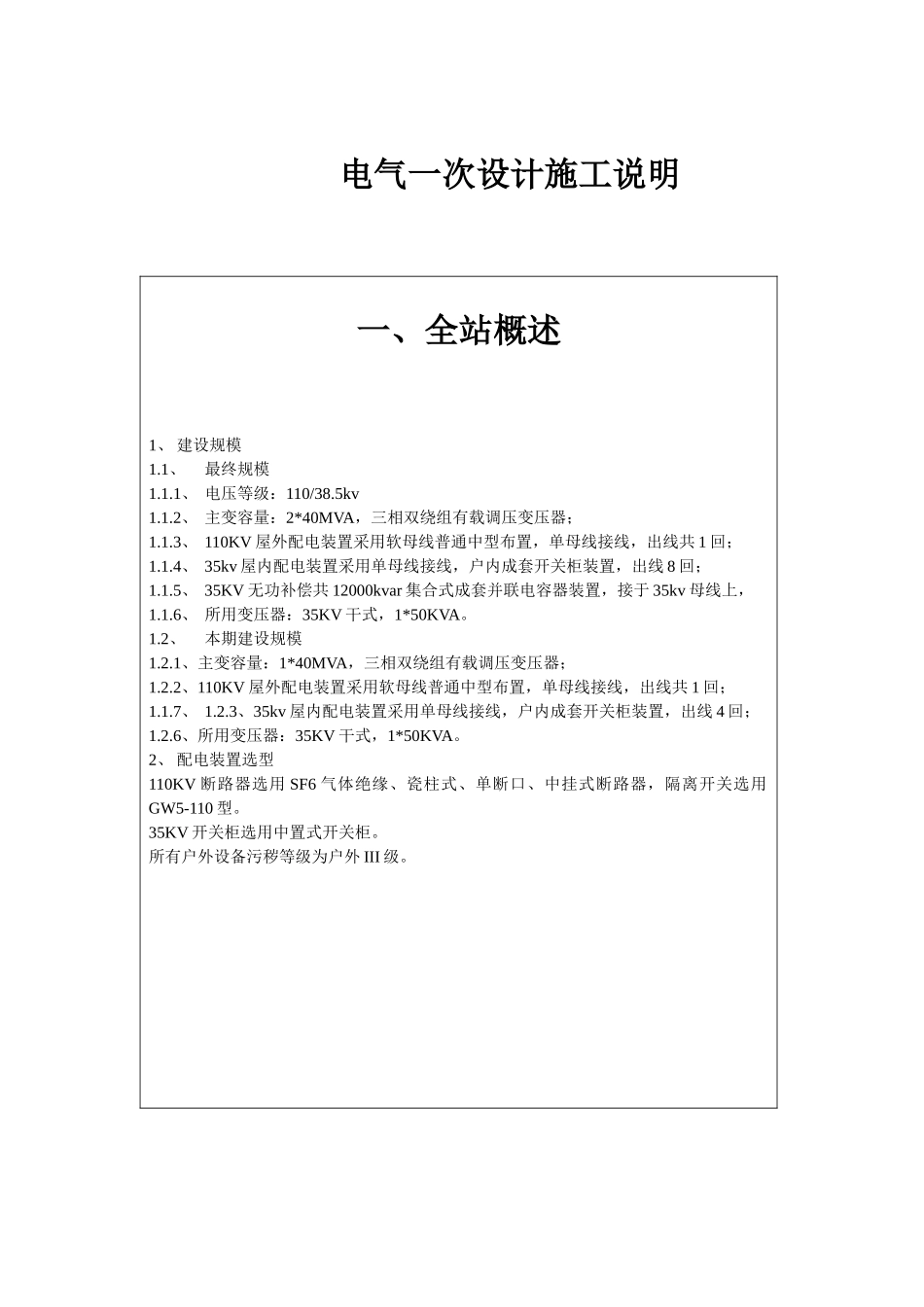

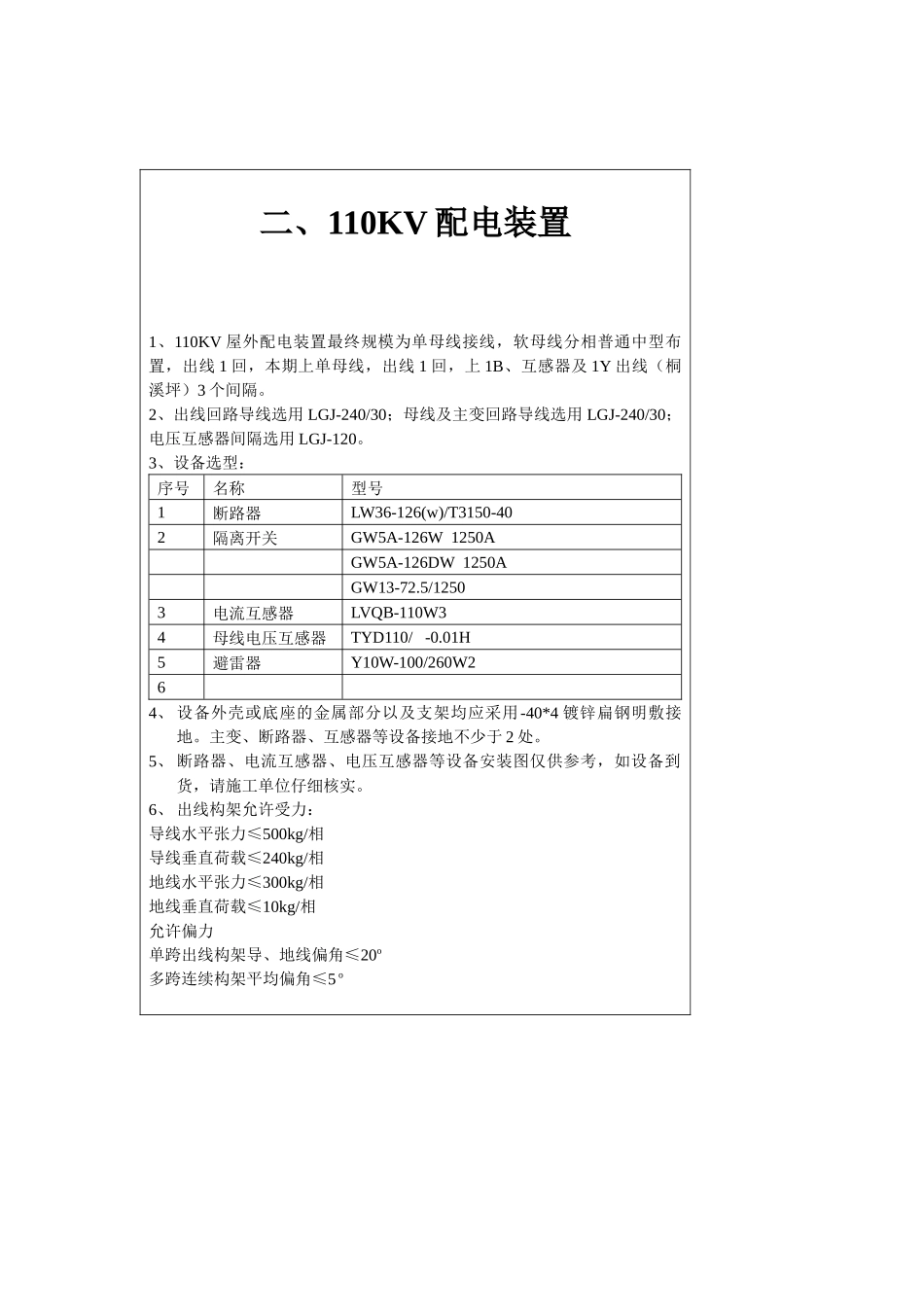

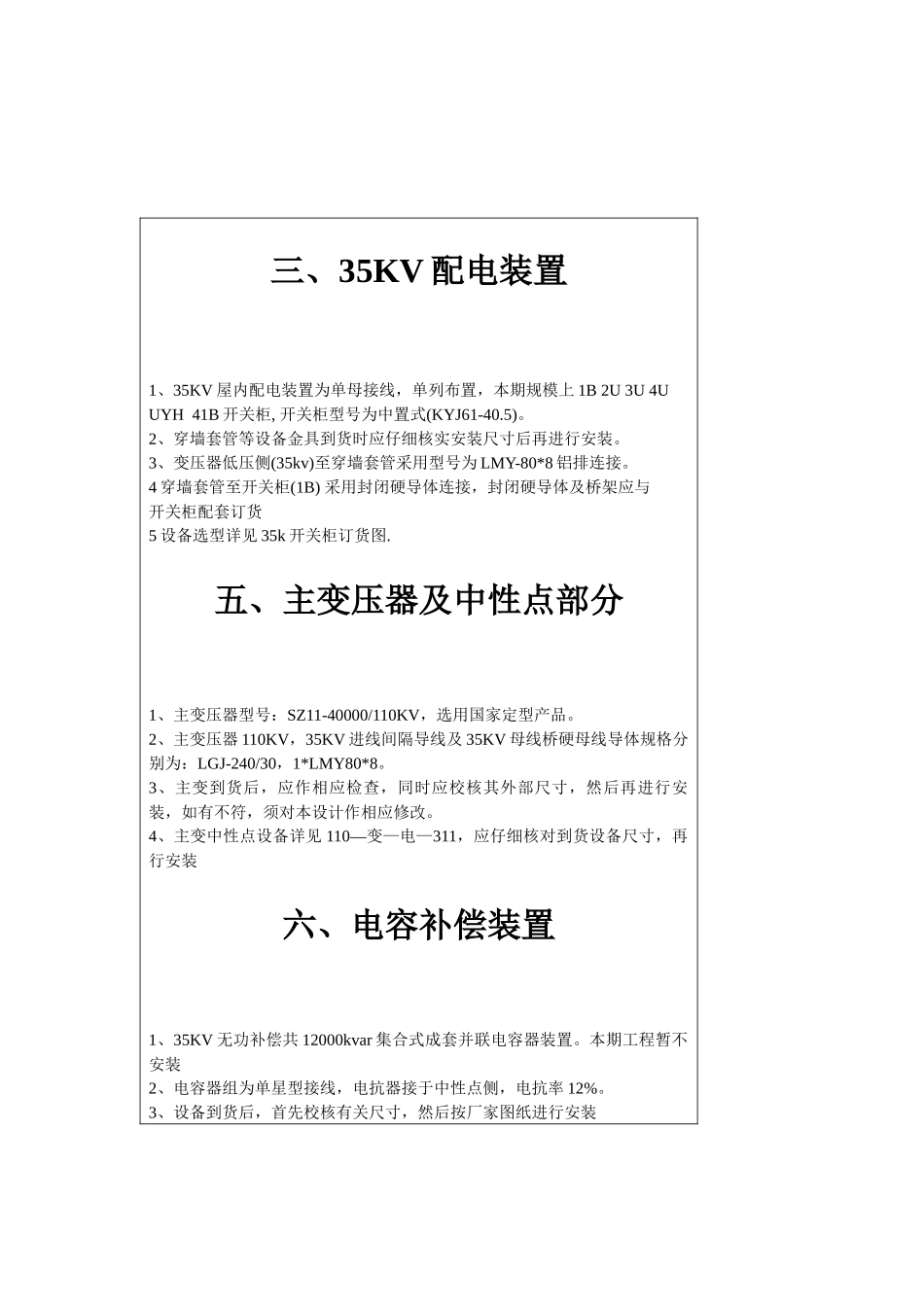

电气一次设计施工说明一、全站概述1、 建设规模1.1、最终规模1.1.1、 电压等级：110/38.5kv1.1.2、 主变容量：2*40MVA，三相双绕组有载调压变压器；1.1.3、 110KV 屋外配电装置采用软母线普通中型布置，单母线接线，出线共 1 回；1.1.4、 35kv 屋内配电装置采用单母线接线，户内成套开关柜装置，出线 8 回；1.1.5、 35KV 无功补偿共 12000kvar 集合式成套并联电容器装置，接于 35kv 母线上，1.1.6、 所用变压器：35KV 干式，1*50KVA。1.2、本期建设规模1.2.1、主变容量：1*40MVA，三相双绕组有载调压变压器；1.2.2、110KV 屋外配电装置采用软母线普通中型布置，单母线接线，出线共 1 回；1.1.7、 1.2.3、35kv 屋内配电装置采用单母线接线，户内成套开关柜装置，出线 4 回；1.2.6、所用变压器：35KV 干式，1*50KVA。2、 配电装置选型110KV 断路器选用 SF6 气体绝缘、瓷柱式、单断口、中挂式断路器，隔离开关选用GW5-110 型。35KV 开关柜选用中置式开关柜。所有户外设备污秽等级为户外 III 级。二、110KV 配电装置1、110KV 屋外配电装置最终规模为单母线接线，软母线分相普通中型布置，出线 1 回，本期上单母线，出线 1 回，上 1B、互感器及 1Y 出线（桐溪坪）3 个间隔。2、出线回路导线选用 LGJ-240/30；母线及主变回路导线选用 LGJ-240/30；电压互感器间隔选用 LGJ-120。3、设备选型：序号名称型号1断路器LW36-126(w)/T3150-402隔离开关GW5A-126W 1250AGW5A-126DW 1250AGW13-72.5/12503电流互感器LVQB-110W34母线电压互感器TYD110/ -0.01H5避雷器Y10W-100/260W264、 设备外壳或底座的金属部分以及支架均应采用-40*4 镀锌扁钢明敷接地。主变、断路器、互感器等设备接地不少于 2 处。5、 断路器、电流互感器、电压互感器等设备安装图仅供参考，如设备到货，请施工单位仔细核实。6、 出线构架允许受力：导线水平张力≤500kg/相导线垂直荷载≤240kg/相地线水平张力≤300kg/相地线垂直荷载≤10kg/相允许偏力单跨出线构架导、地线偏角≤20o多跨连续构架平均偏角≤5 o三、35KV 配电装置1、35KV 屋内配电装置为单母接线，单列布置，本期规模上 1B 2U 3U 4UUYH 41B 开关柜, 开关柜型号为中置式(KYJ61-40.5)。2、穿墙套管等设备金具到货时应仔细核实安装尺寸后再进行安装。3、变压器低压侧(35kv)至穿墙套管采用型号为 LMY-80*8 铝排连接。4 穿墙套管至开关柜(1B) 采用封闭硬导体连接...
