冷作模具钢特性、用途和使用方法VIP免费

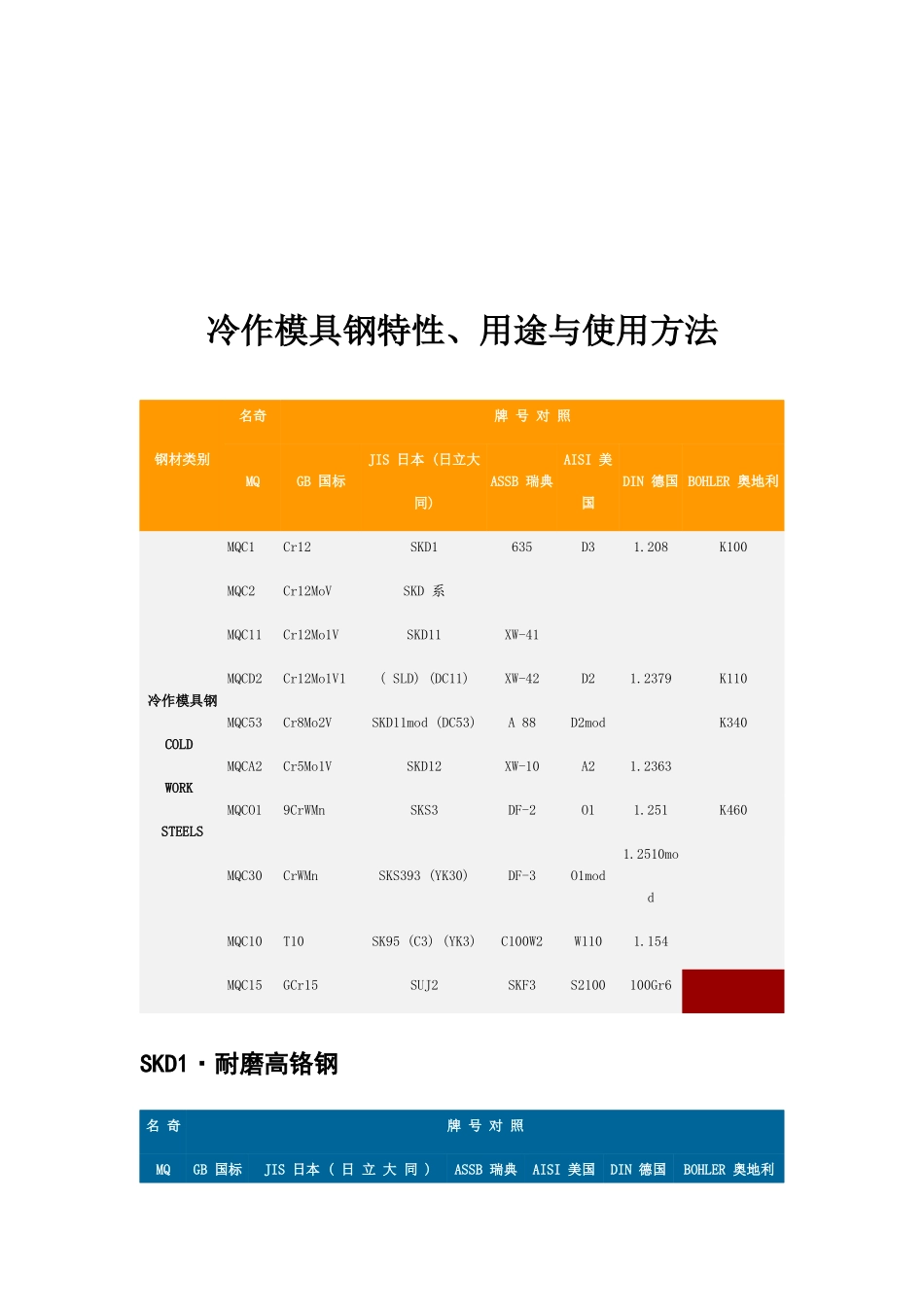

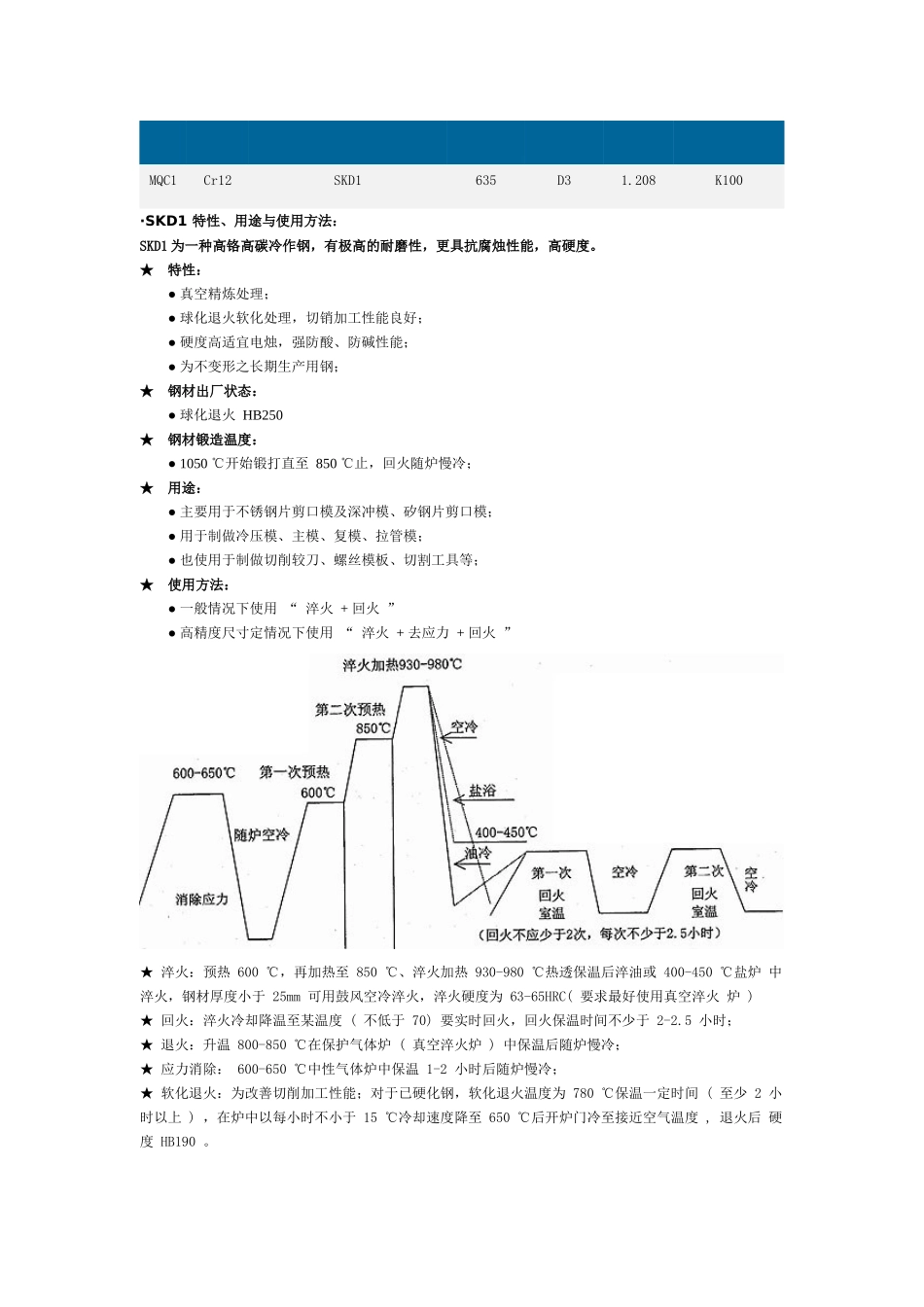

冷作模具钢特性、用途与使用方法钢材类别 名奇 牌 号 对 照 MQ GB 国标 JIS 日本 (日立大同) ASSB 瑞典 AISI 美国 DIN 德国 BOHLER 奥地利 冷作模具钢 COLD WORK STEELS MQC1 Cr12 SKD1 635 D3 1.208 K100 MQC2 Cr12MoV SKD 系 MQC11 Cr12Mo1V SKD11 XW-41 MQCD2 Cr12Mo1V1 ( SLD) (DC11) XW-42 D2 1.2379 K110 MQC53 Cr8Mo2V SKD11mod (DC53) A 88 D2mod K340 MQCA2 Cr5Mo1V SKD12 XW-10 A2 1.2363 MQCO1 9CrWMn SKS3 DF-2 O1 1.251 K460 MQC30 CrWMn SKS393 (YK30) DF-3 O1mod 1.2510mod MQC10 T10 SK95 (C3) (YK3) C100W2 W110 1.154 MQC15 GCr15 SUJ2 SKF3 S2100 100Gr6 SKD1·耐磨高铬钢名 奇 牌 号 对 照 MQ GB 国标 JIS 日本 ( 日 立 大 同 ) ASSB 瑞典 AISI 美国 DIN 德国 BOHLER 奥地利 MQC1 Cr12 SKD1 635 D3 1.208 K100 ·SKD1 特性、用途与使用方法：SKD1 为一种高铬高碳冷作钢，有极高的耐磨性，更具抗腐烛性能，高硬度。★特性：● 真空精炼处理；● 球化退火软化处理，切销加工性能良好；● 硬度高适宜电烛，强防酸、防碱性能；● 为不变形之长期生产用钢；★钢材出厂状态：● 球化退火 HB250★钢材锻造温度：● 1050 ℃开始锻打直至 850 ℃止，回火随炉慢冷；★用途：● 主要用于不锈钢片剪口模及深冲模、矽钢片剪口模；● 用于制做冷压模、主模、复模、拉管模；● 也使用于制做切削较刀、螺丝模板、切割工具等；★使用方法：● 一般情况下使用 “ 淬火 + 回火 ”● 高精度尺寸定情况下使用 “ 淬火 + 去应力 + 回火 ”★ 淬火：预热 600 ℃，再加热至 850 ℃、淬火加热 930-980 ℃热透保温后淬油或 400-450 ℃盐炉 中淬火，钢材厚度小于 25mm 可用鼓风空冷淬火，淬火硬度为 63-65HRC( 要求最好使用真空淬火 炉 ) ★ 回火：淬火冷却降温至某温度 ( 不低于 70) 要实时回火，回火保温时间不少于 2-2.5 小时； ★ 退火：升温 800-850 ℃在保护气体炉 ( 真空淬火炉 ) 中保温后随炉慢冷；★ 应力消除： 600-650 ℃中性气体炉中保温 1-2 小时后随炉慢冷； ★ 软化退火：为改善切削加工性能；对于已硬化钢，软化退火温度为 780 ℃保温一定时间 ( 至少 2 小时以上 ) ，在炉中以每小时不小于 15 ℃冷却速度降至 650 ℃后开...
