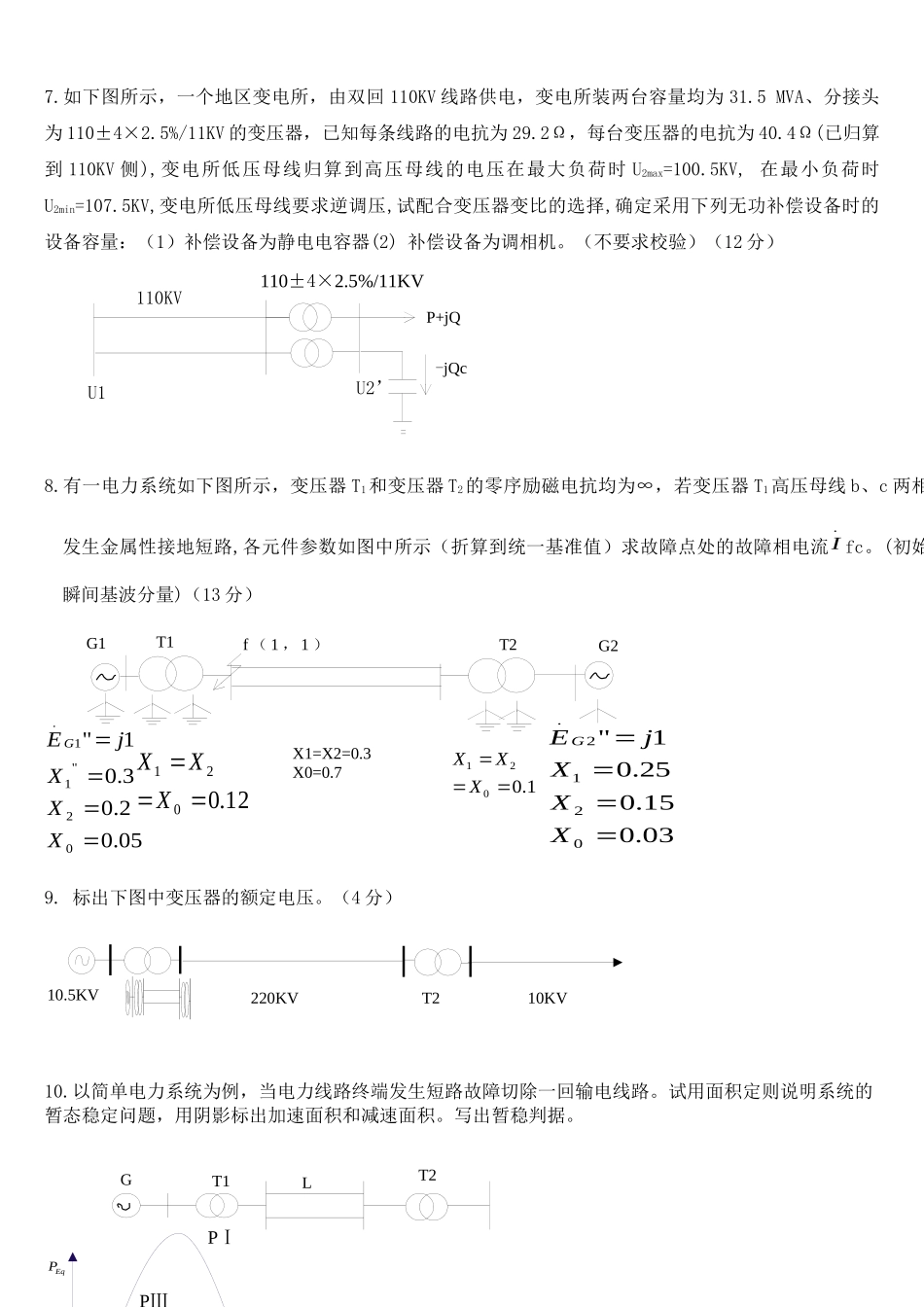

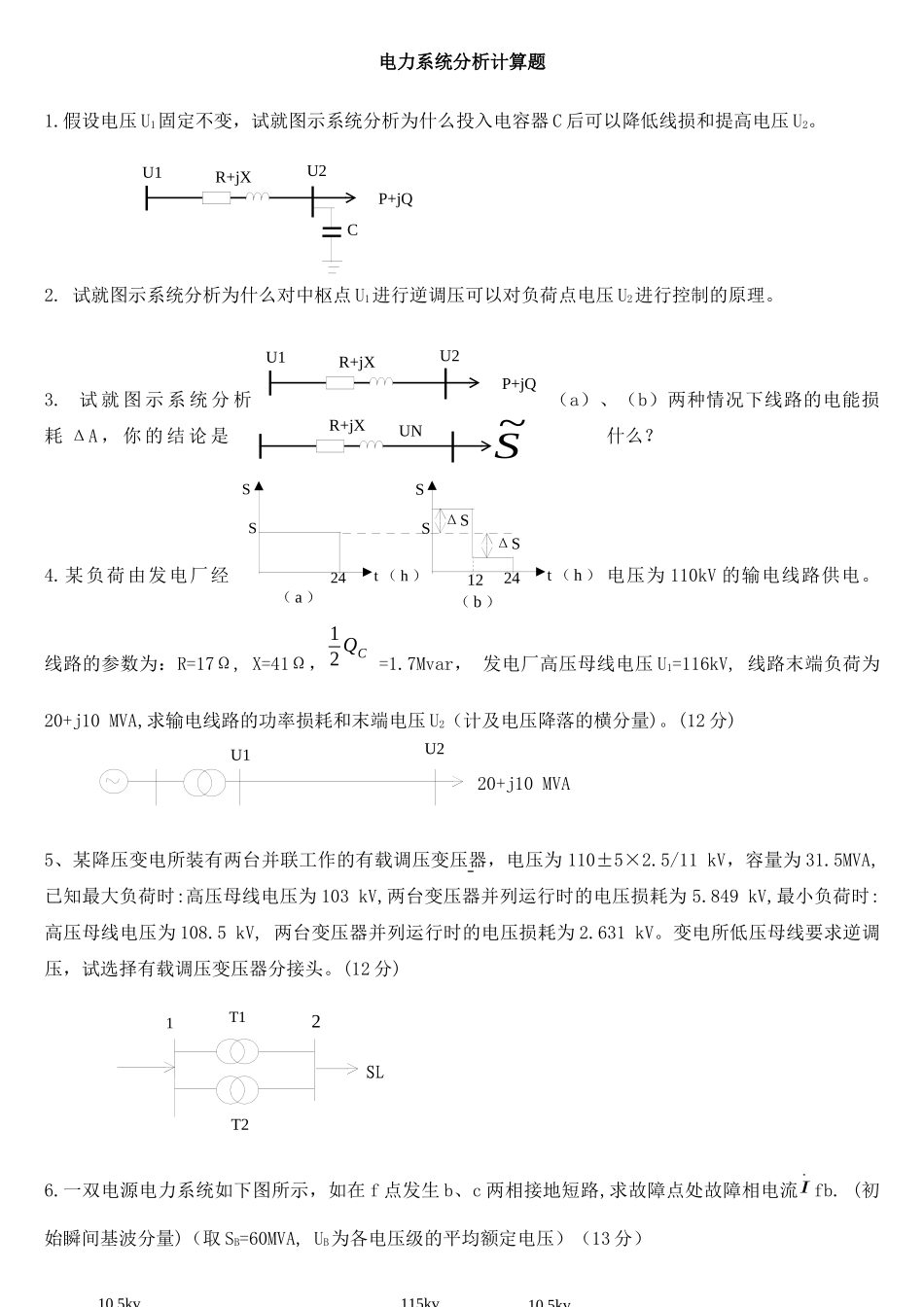

U1U2P+jQR+jXCU1U2P+jQR+jXUNS~R+jXSSt （ h ）24SSt （ h ）2412ΔSΔS（ a ）（ b ）20+j10 MVAU2U1T22T11SL10.5kv10.5kv115kv电力系统分析计算题1.假设电压 U1固定不变，试就图示系统分析为什么投入电容器 C 后可以降低线损和提高电压 U2。2. 试就图示系统分析为什么对中枢点 U1进行逆调压可以对负荷点电压 U2进行控制的原理。3. 试 就 图 示 系 统 分 析（a）、（b）两种情况下线路的电能损耗 ΔA ， 你 的 结 论 是什么？4.某负荷由发电厂经电压为 110kV 的输电线路供电。线路的参数为：R=17Ω, X=41Ω，12 QC =1.7Mvar， 发电厂高压母线电压 U1=116kV, 线路末端负荷为20+j10 MVA,求输电线路的功率损耗和末端电压 U2（计及电压降落的横分量)。(12 分) 5、某降压变电所装有两台并联工作的有载调压变压器，电压为 110±5×2.5/11 kV，容量为 31.5MVA,已知最大负荷时:高压母线电压为 103 kV,两台变压器并列运行时的电压损耗为 5.849 kV,最小负荷时: 高压母线电压为 108.5 kV, 两台变压器并列运行时的电压损耗为 2.631 kV。变电所低压母线要求逆调压，试选择有载调压变压器分接头。(12 分)6.一双电源电力系统如下图所示，如在 f 点发生 b、c 两相接地短路,求故障点处故障相电流I.fb. (初始瞬间基波分量)（取 SB=60MVA, UB为各电压级的平均额定电压）（13 分） 110KVU2’U1110±4×2.5%/11KVP+jQ-jQc05.02.03.01"02"11.XXXjE GG1T1T2G2f （ 1 ， 1 ）1.0021XXX12.0021XXXX1=X2=0.3X0=0.703.015.025.01"0212.XXXjE G10.5KVT2220KV10KVGT1LT2EqPPⅠPⅢ7.如下图所示，一个地区变电所，由双回 110KV 线路供电，变电所装两台容量均为 31.5 MVA、分接头为 110±4×2.5%/11KV 的变压器，已知每条线路的电抗为 29.2Ω，每台变压器的电抗为 40.4Ω(已归算到 110KV 侧),变电所低压母线归算到高压母线的电压在最大负荷时 U2max=100.5KV, 在最小负荷时U2min=107.5KV,变电所低压母线要求逆调压,试配合变压器变比的选择,确定采用下列无功补偿设备时的设备容量：（1）补偿设备为静电电容器(2) 补偿设备为调相机。（不要求校验）（12 分）8.有一电力系统如下图所示，变压器 T1和变压器 T2的零序励磁电抗均为∞，若变压器 T1高压母线 b、c 两相发生金属性接地短路,各元件参数如图中所示（折算到统一基准值）求故障点处的故障相电流I.fc...
