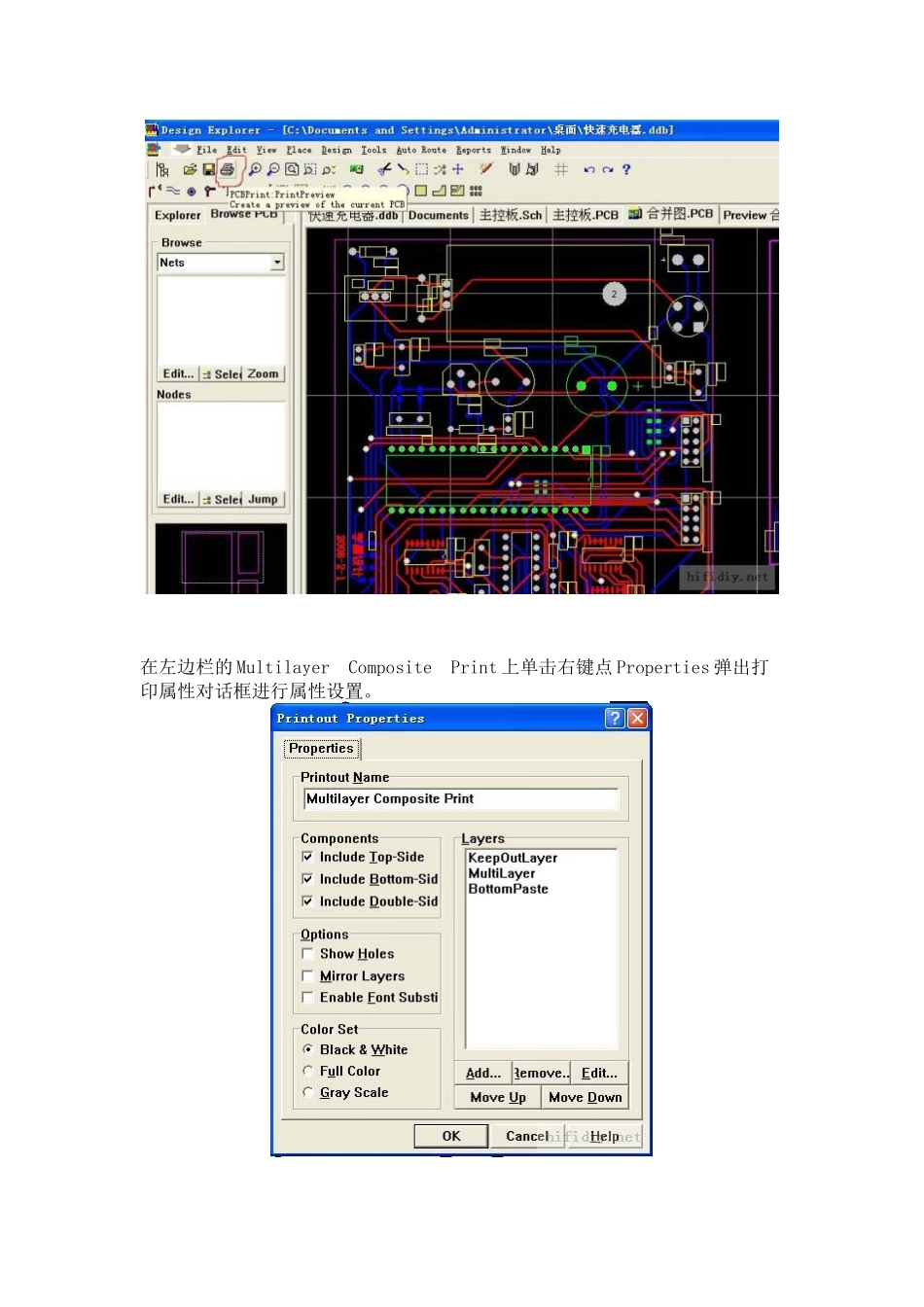

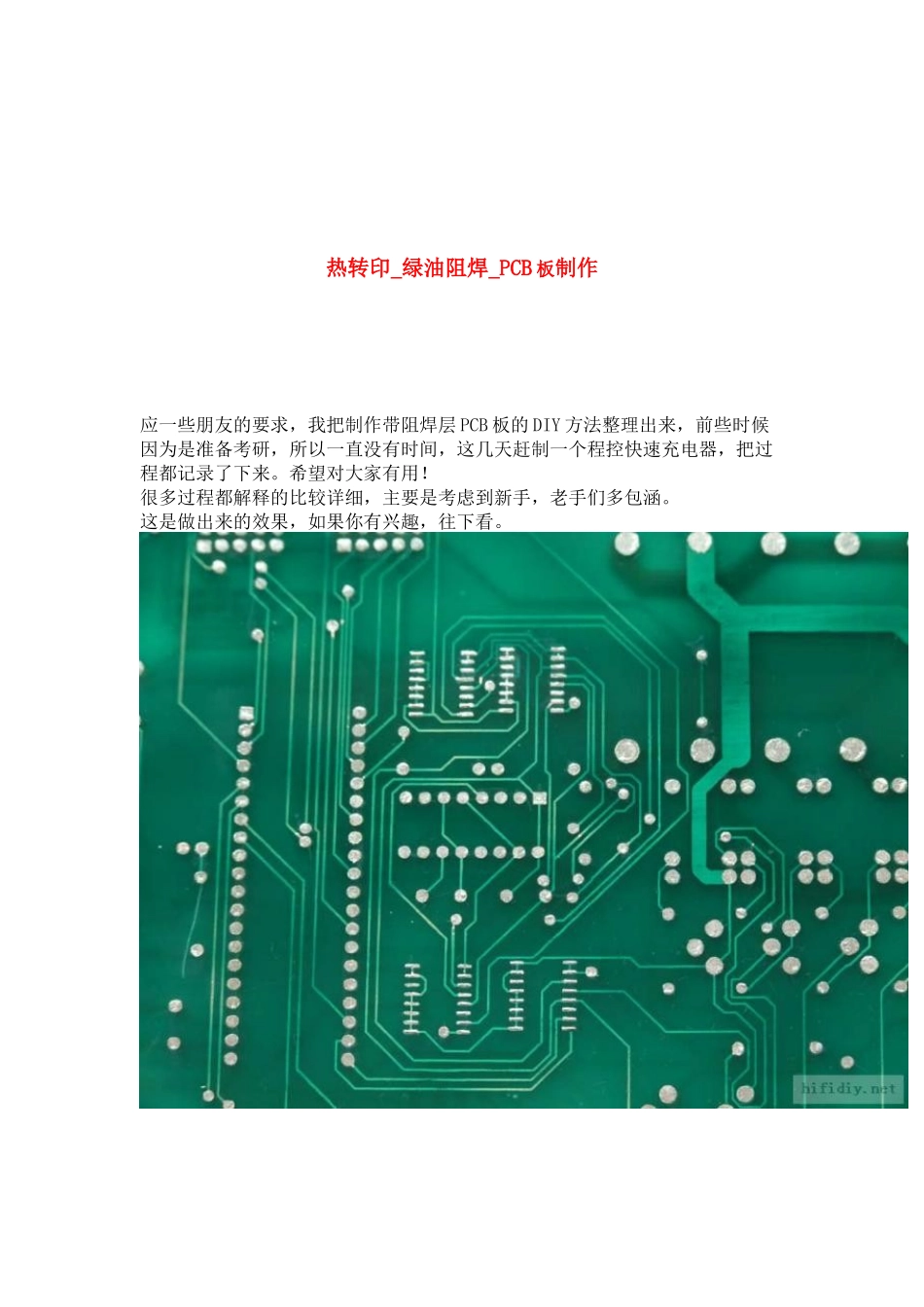

热转印_绿油阻焊_PCB 板制作应一些朋友的要求,我把制作带阻焊层 PCB 板的 DIY 方法整理出来,前些时候因为是准备考研,所以一直没有时间,这几天赶制一个程控快速充电器,把过程都记录了下来。希望对大家有用! 很多过程都解释的比较详细,主要是考虑到新手,老手们多包涵。 这是做出来的效果,如果你有兴趣,往下看。 首先声明一下,我等后生乃无米之人,此法步骤较多,更适合跟我一样的土炮DIYer,或者是来不及等工厂开板需要快速出板等情况 如果您有更好的方法,欢迎补充! 好,开始吧 进程一:打印 首先,我们需要用 PROTEL 制作四个打印文件:分别是底层制版,顶层制版,底层阻焊,顶层阻焊。有激光打印机的先装好打印机驱动,没有的可以装一个PDF 虚拟打印机,这样去打印店打印就方便了。 为了使图片看起来清晰,后面的例子主要使用一块小板来说明,就是程控快速充电器的显示部分。线宽 0.3mm 间距 0.2mm 这块板是单面制版,因此只需打印底层制版,底层阻焊两个文件。我们在画完 PCB 图以后,点这个打印按钮就进入打印预览界面, 在左边栏的 Multilayer Composite Print 上单击右键点 Properties 弹出打印属性对话框进行属性设置。 这里面有几个选项是值得注意的:colorset 必须选择 Black&White(黑白打印)做顶层打印文件时 Mirror Layers(镜像)要勾上,其实就是把图纸左右翻了 180 度。接着,我们开始底层打印:在打印属性对话框的 Layer 里加入这三个层: KeepoutLayer(禁止布线层),multiLayer(机械层),bottomlayer(底层)设置好以后就如下图 此时就可以进行打印了,我是用虚拟打印机直接打印成 PDF 文件的 然后是底层阻焊打印:跟刚才一样,在 Layer 里加入这三个层:KeepoutLayer(禁止布线层),multiLayer(机械层),bottompaste(底层贴片)如图: 顶层打印同理。 最终要带到打印店的就是这几个文件,很多朋友反映墨粉很难完全粘附在热转印纸上,其实我也遇到同样的问题,有没有办法解决呢?回答是肯定的 热转印纸的光面上由于有一层蜡,非常光滑,所以墨粉不宜粘附,教你一招——嘘。。。一般人我不告诉他 整一块橡皮,使出吃奶的劲儿把转印纸的光面全部擦一遍,擦到什么程度呢?要擦出橡皮灰,对着光看,不像原先那么反光,有一点亚光的感觉即可,即使是旧打印机也不会掉墨,打印的质量是成功的关键 用橡皮擦之前: 擦过以后: 底层制版是打印在热转印纸上的这大家都...
