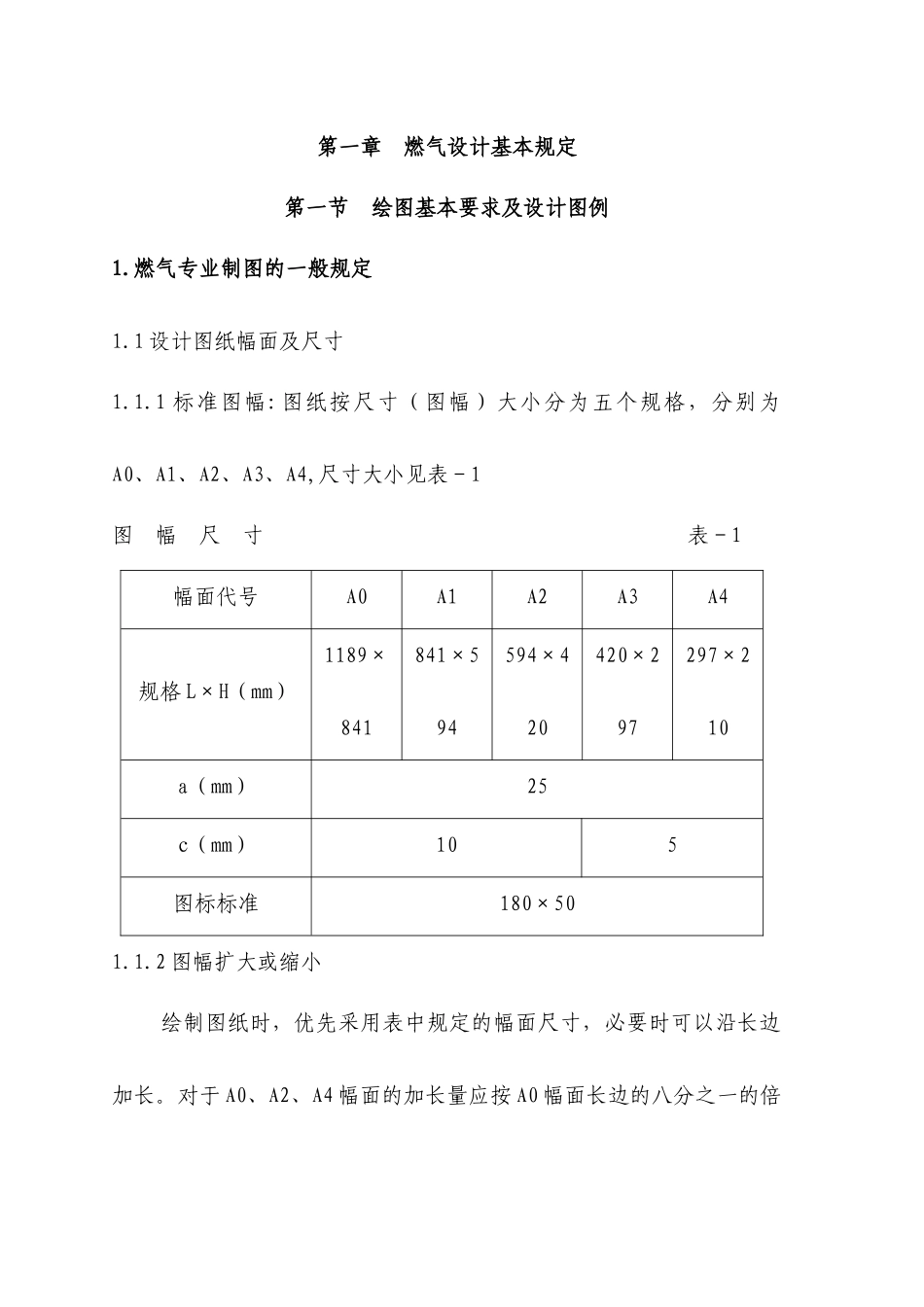

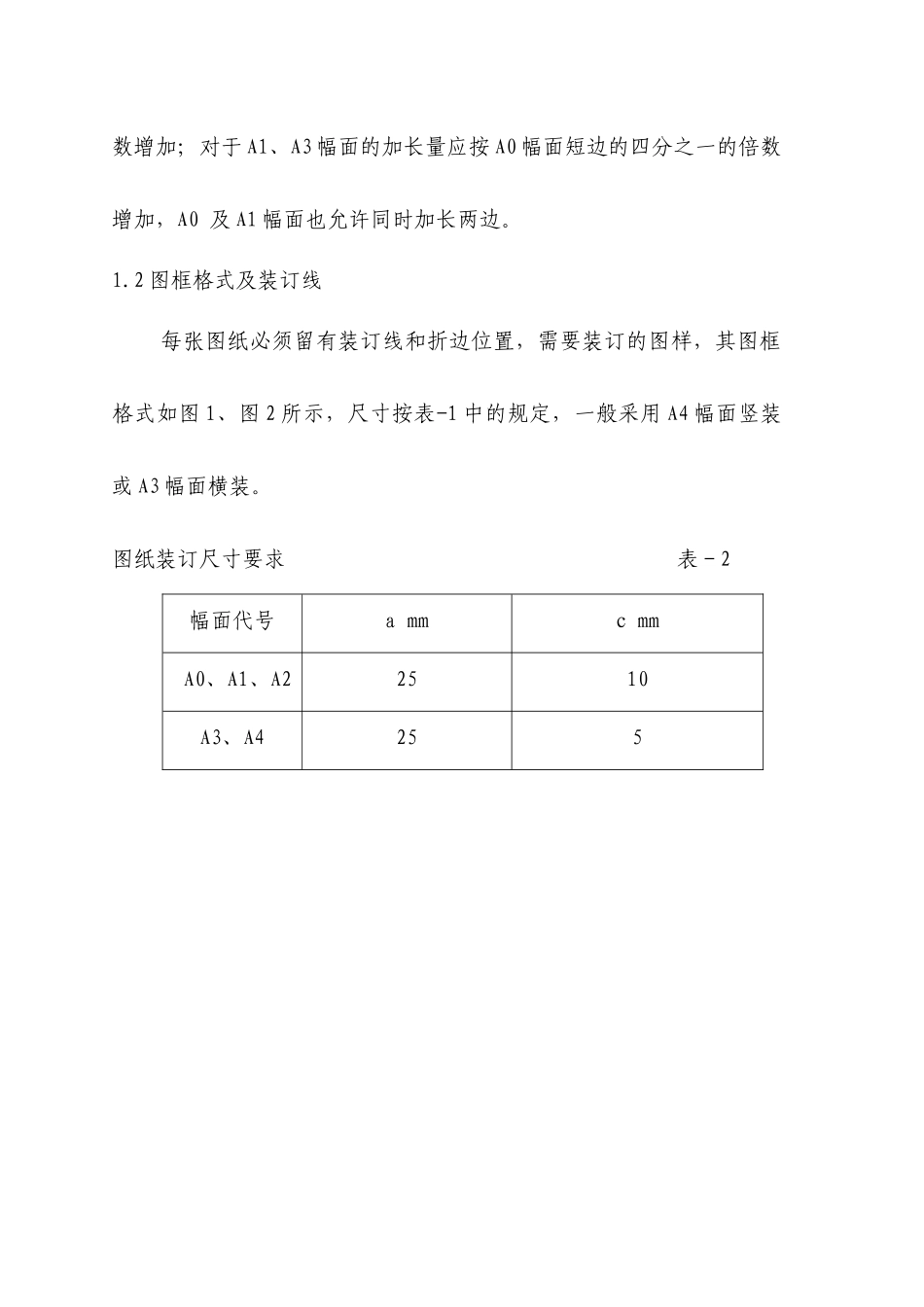

第一章 燃气设计基本规定第一节绘图基本要求及设计图例1.燃气专业制图的一般规定1.1 设计图纸幅面及尺寸1.1.1 标准图幅:图纸按尺寸（图幅）大小分为五个规格，分别为A0、A1、A2、A3、A4,尺寸大小见表－1图 幅 尺 寸 表－1幅面代号A0A1A2A3A4规格 L×H（mm）1189×841841×594594×420420×297297×210a（mm）25c（mm）105图标标准180×501.1.2 图幅扩大或缩小绘制图纸时，优先采用表中规定的幅面尺寸，必要时可以沿长边加长。对于 A0、A2、A4 幅面的加长量应按 A0 幅面长边的八分之一的倍数增加；对于 A1、A3 幅面的加长量应按 A0 幅面短边的四分之一的倍数增加，A0 及 A1 幅面也允许同时加长两边。1.2 图框格式及装订线每张图纸必须留有装订线和折边位置，需要装订的图样，其图框格式如图 1、图 2 所示，尺寸按表-1 中的规定，一般采用 A4 幅面竖装或 A3 幅面横装。图纸装订尺寸要求 表－2幅面代号a mmc mm A0、A1、A22510A3、A4255图 1 图 21.3 图纸标题栏每张图纸必须附有标题栏，位于图纸右下角，A4 图的标题栏宽度与图纸相同。设计图纸标题栏格式和内容见下图。河北华新燃气工程技术开发有限公司工程设计证书工程名称日期阶段审核项 目比例校核工程编号设计图 名分号绘图图号1.4 图纸应加会签栏，会签栏在图纸的左上角。会签栏的格式见施工图样图。1.5 设计完成的设计图纸根据规定加盖出图专用章及各级注册师章 。1．6 设计更改格式执行设计补充、变更通知单，见河北华新燃气技术开发有限公司 ISO9000 中的 FM-737-01。2.设计文件标识2.1 每一项工程设计文件必须有标识，以备存档和查阅。设计文件以工程编号为主要标识。工程编号在下达工程设计任务时，由相关部门随《工程设计任务通知单》下达。2.2 工程设计施工图标识由工程编号、工程分号、图纸图号三部分组成。2.2.1 第一部分——工程编号：由三项内容组成① 为设计合同接受年号，如 2003 ，可编成 03② 用设计合同委托单位所在地名第一汉字表示，如廊坊即用廊字表示③ 为委托单位当年工程设计委托项目顺序排号，如本年度第一次委托设计则为 001，依次类推2.2.2 第二部分——工程分号：按工程设计内容分项编制① 以门站、储配站为 1 ② 城市中压管道（包括中低压调压装置）为 2③ 庭院管道（低压）为 3④ 室内管道及燃气具安装为 4⑤ 其它内容如不在上述范围内时，按顺序延伸。2.2.3 第三部分——施工图图号：由两...
