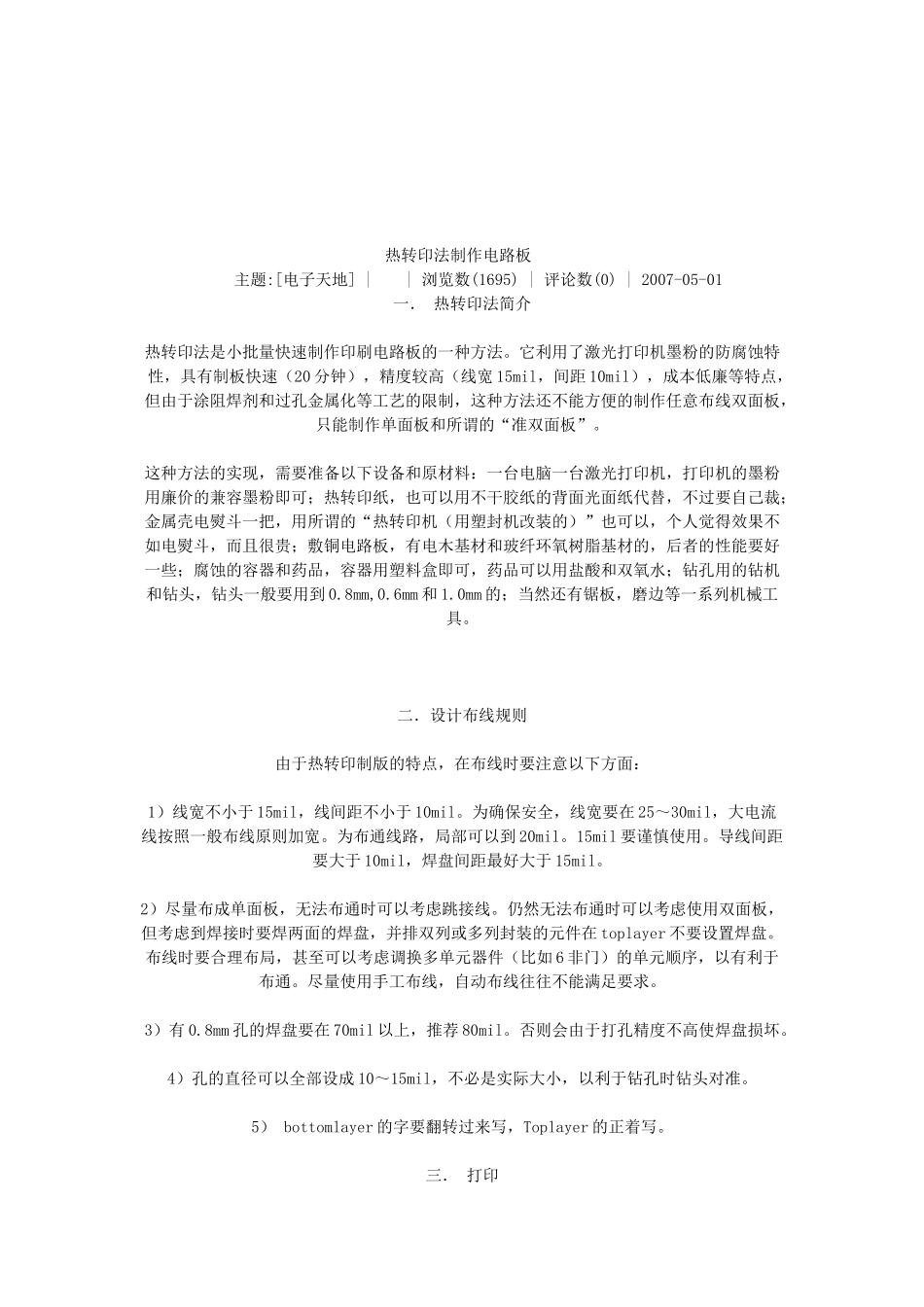

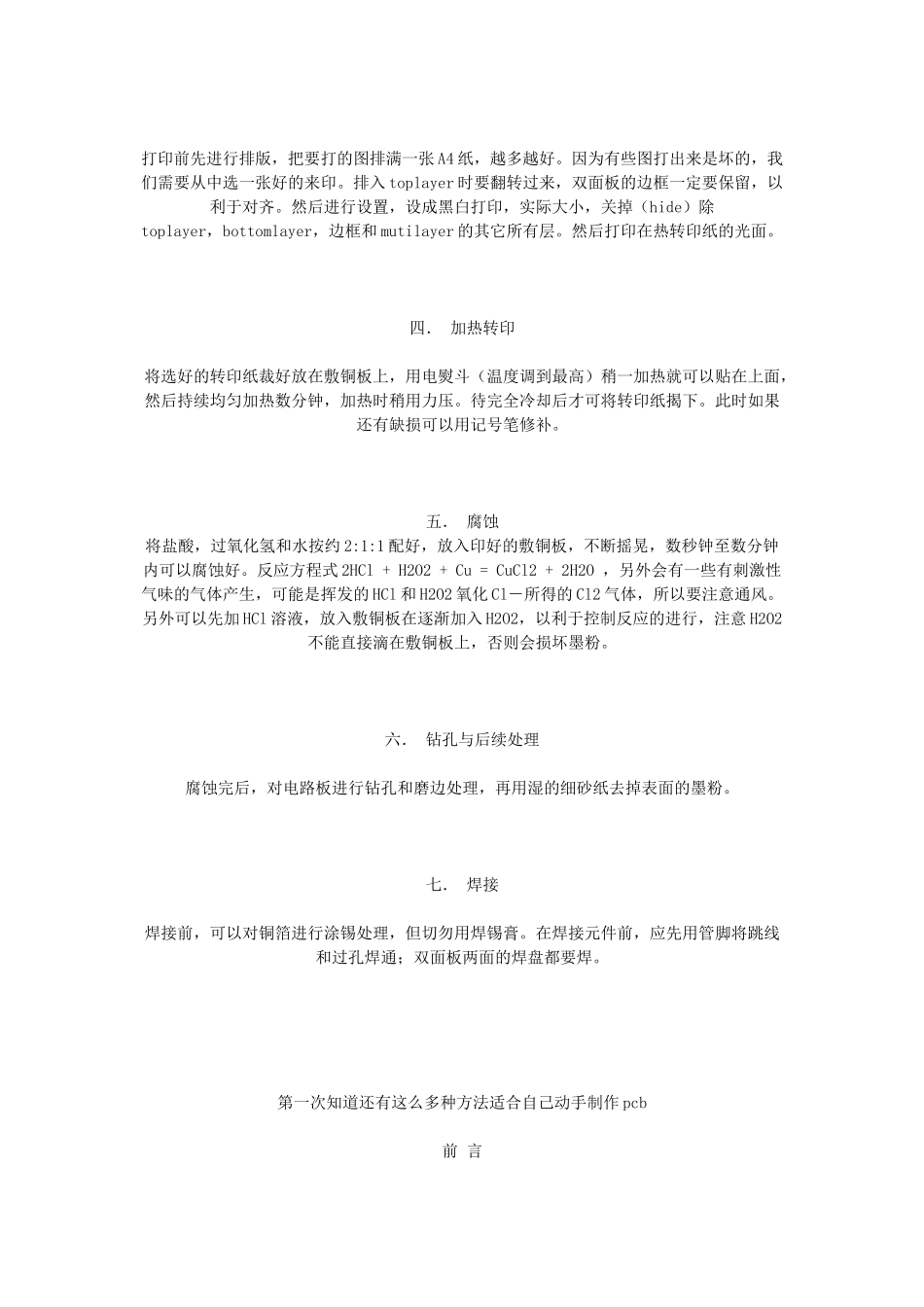

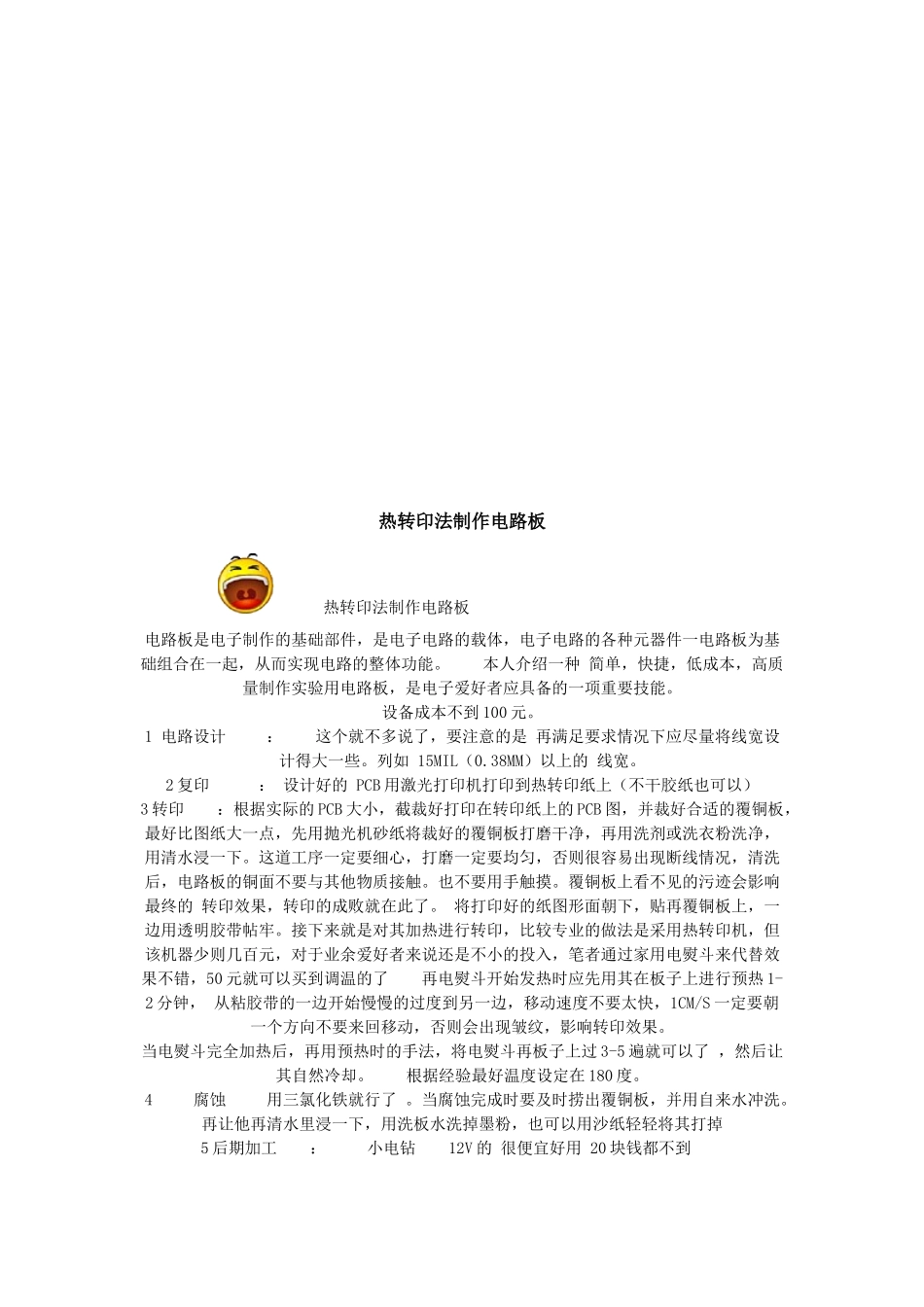

热转印法制作电路板 热转印法制作电路板 电路板是电子制作的基础部件,是电子电路的载体,电子电路的各种元器件一电路板为基础组合在一起,从而实现电路的整体功能。 本人介绍一种 简单,快捷,低成本,高质量制作实验用电路板,是电子爱好者应具备的一项重要技能。设备成本不到 100 元。1 电路设计 : 这个就不多说了,要注意的是 再满足要求情况下应尽量将线宽设计得大一些。列如 15MIL(0.38MM)以上的 线宽。2 复印 : 设计好的 PCB 用激光打印机打印到热转印纸上(不干胶纸也可以)3 转印 :根据实际的 PCB 大小,截裁好打印在转印纸上的 PCB 图,并裁好合适的覆铜板,最好比图纸大一点,先用抛光机砂纸将裁好的覆铜板打磨干净,再用洗剂或洗衣粉洗净,用清水浸一下。这道工序一定要细心,打磨一定要均匀,否则很容易出现断线情况,清洗后,电路板的铜面不要与其他物质接触。也不要用手触摸。覆铜板上看不见的污迹会影响最终的 转印效果,转印的成败就在此了。 将打印好的纸图形面朝下,贴再覆铜板上,一边用透明胶带帖牢。接下来就是对其加热进行转印,比较专业的做法是采用热转印机,但该机器少则几百元,对于业余爱好者来说还是不小的投入,笔者通过家用电熨斗来代替效果不错,50 元就可以买到调温的了 再电熨斗开始发热时应先用其在板子上进行预热 1-2 分钟, 从粘胶带的一边开始慢慢的过度到另一边,移动速度不要太快,1CM/S 一定要朝一个方向不要来回移动,否则会出现皱纹,影响转印效果。当电熨斗完全加热后,再用预热时的手法,将电熨斗再板子上过 3-5 遍就可以了 ,然后让其自然冷却。 根据经验最好温度设定在 180 度。4 腐蚀 用三氯化铁就行了 。当腐蚀完成时要及时捞出覆铜板,并用自来水冲洗。再让他再清水里浸一下,用洗板水洗掉墨粉,也可以用沙纸轻轻将其打掉5 后期加工 : 小电钻 12V 的 很便宜好用 20 块钱都不到 热转印法制作电路板 主题:[电子天地] | | 浏览数(1695) | 评论数(0) | 2007-05-01一. 热转印法简介热转印法是小批量快速制作印刷电路板的一种方法。它利用了激光打印机墨粉的防腐蚀特性,具有制板快速(20 分钟),精度较高(线宽 15mil,间距 10mil),成本低廉等特点,但由于涂阻焊剂和过孔金属化等工艺的限制,这种方法还不能方便的制作任意布线双面板,只能制作单面板和所谓的“准双面板”。这种方法的实现,需要准备以下设备和原材料:一台...
