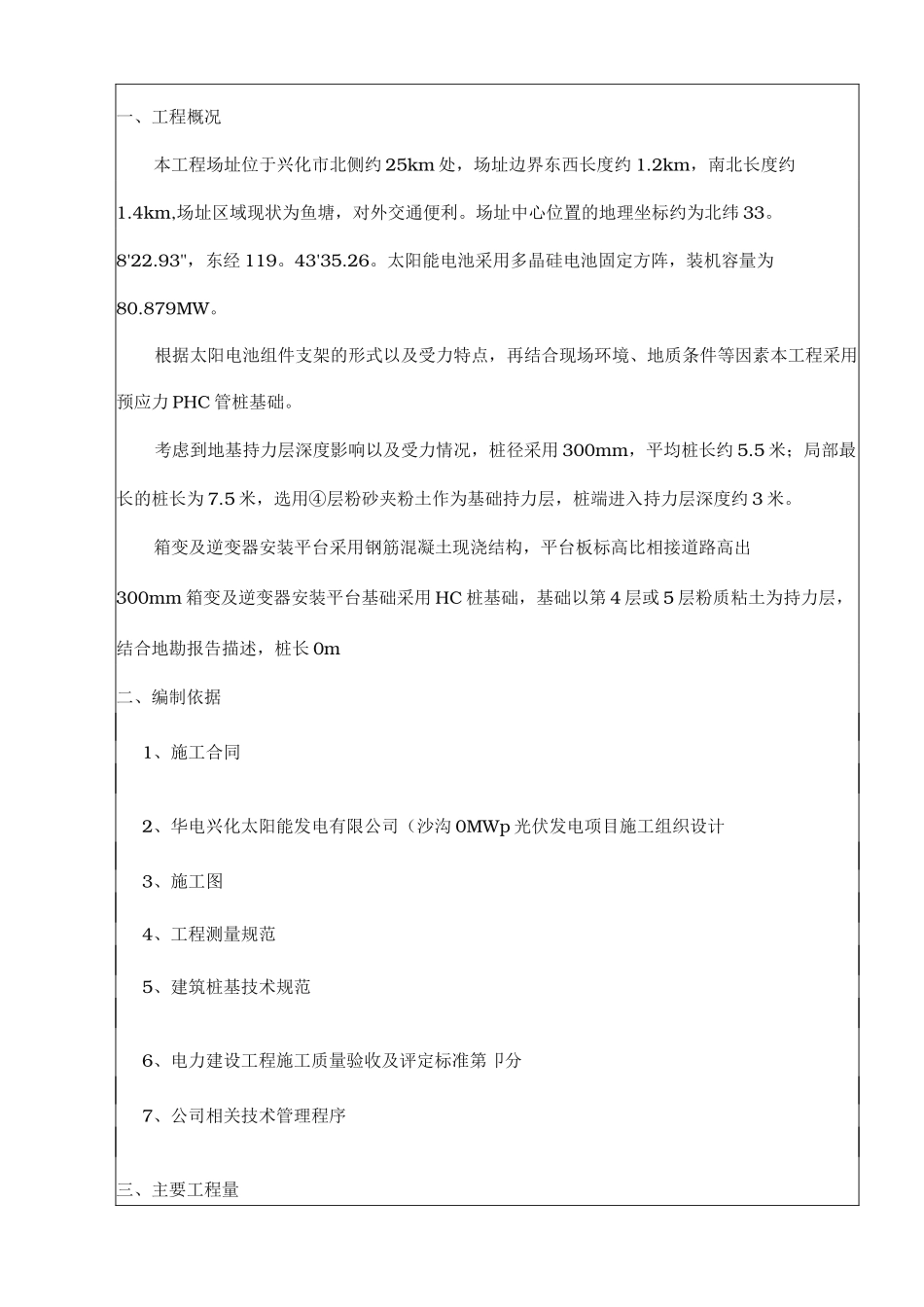

编写会审编写单位中国能建江苏电建三公司沙沟光伏项目部中国能源建设集团江苏省电力建设第三工程公司一、工程概况本工程场址位于兴化市北侧约 25km 处，场址边界东西长度约 1.2km，南北长度约1.4km,场址区域现状为鱼塘，对外交通便利。场址中心位置的地理坐标约为北纬 33。8'22.93"，东经 119。43'35.26。太阳能电池采用多晶硅电池固定方阵，装机容量为80.879MW。根据太阳电池组件支架的形式以及受力特点，再结合现场环境、地质条件等因素本工程采用预应力 PHC 管桩基础。考虑到地基持力层深度影响以及受力情况，桩径采用 300mm，平均桩长约 5.5 米；局部最长的桩长为 7.5 米，选用④层粉砂夹粉土作为基础持力层，桩端进入持力层深度约 3 米。箱变及逆变器安装平台采用钢筋混凝土现浇结构，平台板标高比相接道路高出300mm 箱变及逆变器安装平台基础采用 HC 桩基础，基础以第 4 层或 5 层粉质粘土为持力层，结合地勘报告描述，桩长 0m二、编制依据1、施工合同2、华电兴化太阳能发电有限公司（沙沟 0MWp 光伏发电项目施工组织设计3、施工图4、工程测量规范5、建筑桩基技术规范6、电力建设工程施工质量验收及评定标准第卩分7、公司相关技术管理程序三、主要工程量名称规格数量PHC 管桩甲 300X550032100PHC 管桩^300X60001432PHC 管桩甲 300X65001508PHC 管桩^300X700024PHC 管桩^300X75002176PHC 管桩^400X8000294四、劳动力、机械装备、材料准备1、劳动力准备工种人数工种人数技术员2质检员1测量工6安全员1桩基操作工6班组长6挖机操作工6起重2起重操作工2辅工202、主要机械、测量仪器配备工种人数工种人数汽车吊2GPS 定位仪1挖掘机6全站仪3打桩机6水准仪3拖拉机3钢卷尺3（50 米）运输汽车13、材料准备全站所需管桩的供货合同已全部签订，首批管桩 500 根已运至现场，后期的管桩供应为 300~500 根/天，可以满足现场需要。五、作业条件―1、高程控制点已测放完成，并经验收合格。2、站内道路已满足首批打桩条件。3、首批管桩已到现场。4、劳动力、施工机械及工器具已全部组织进场，施工人员均已培训合格，机具设备试运转正常。六、作业流程定位放线—运桩打桩验收I测量调直七、施工技术措施1、抄平放线及桩位放样1.1 根据规划部门提供建筑物定位点，测放建筑物各轴线点，同时在不受压桩影响地段测量设置 2〜4 个安全永久性控制点，用于施工过程中检查校正各轴线点或复核桩位。1.2 根据轴线定位点测放每个桩...
