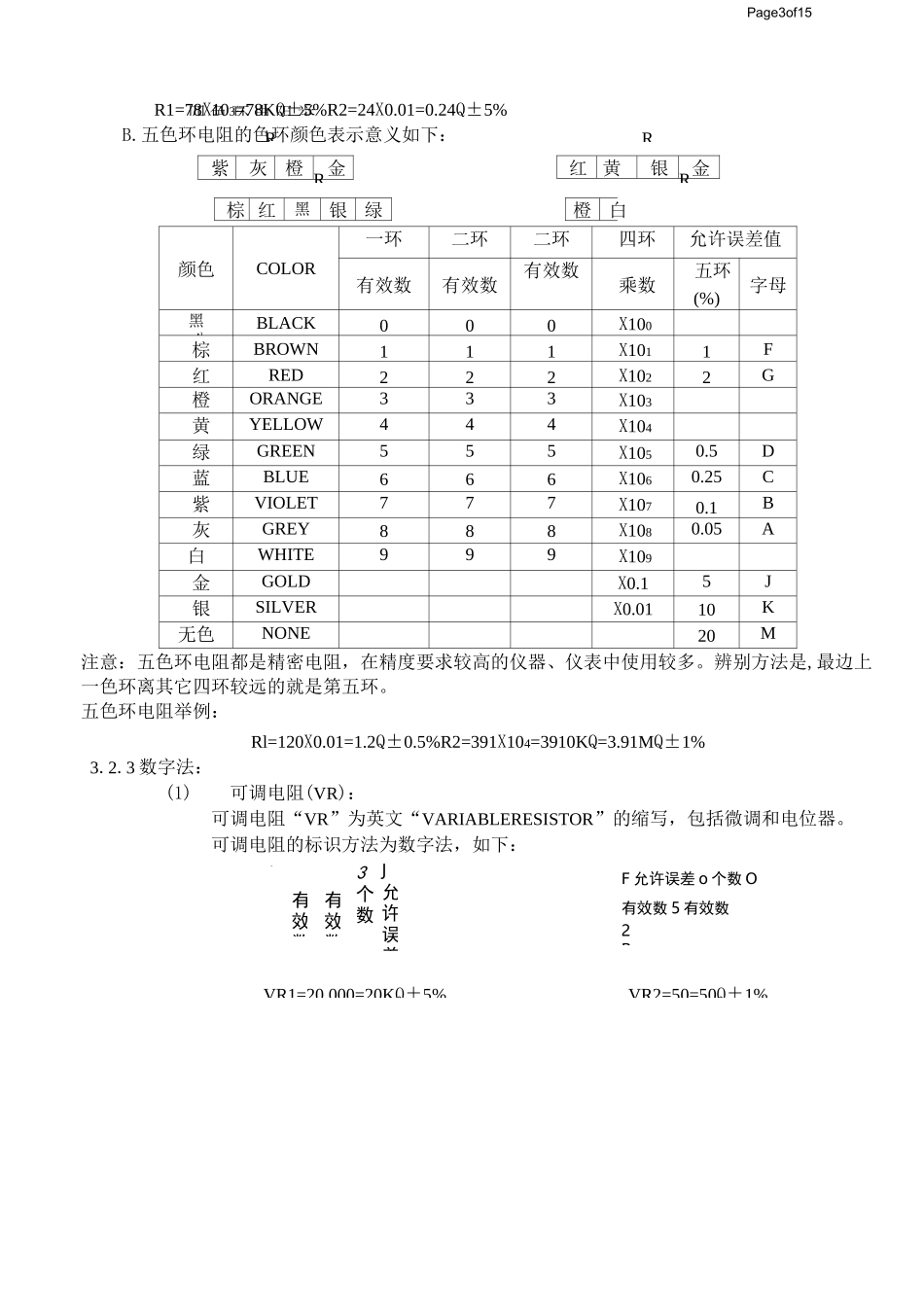

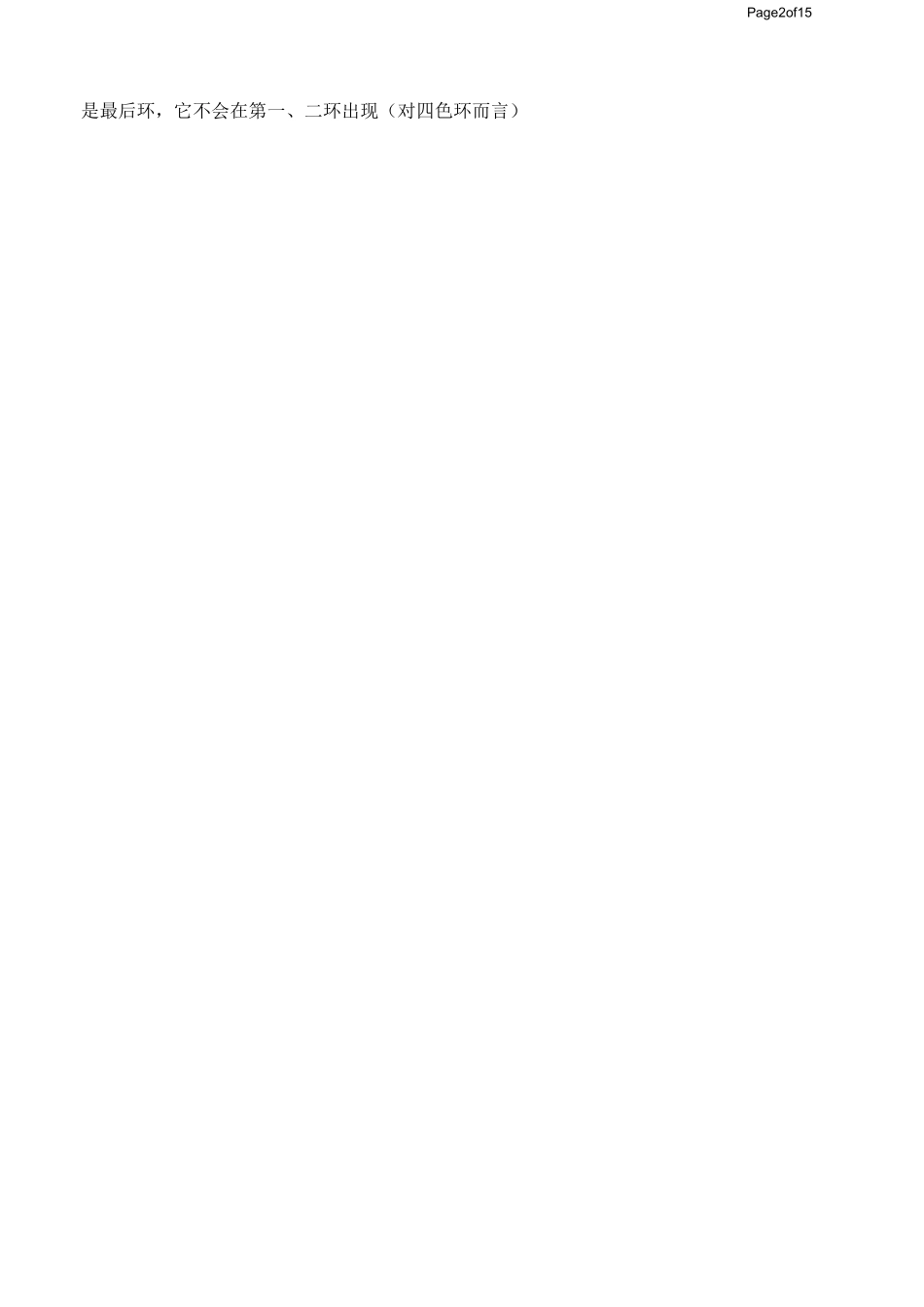

Page1of15一.电阻（R）1. 定义1.1 电阻：用“R”表示，是英文 RESISTOR 的第一个字母。符号为“T”或“”。1.2 电阻的值叫做阻值，阻值单位为“欧姆”用“Q”表示。数值上了“千”的就用较大的表示，单位有“千欧（KQ）”和“兆欧（MQ）”,换算关系是：1MQ=1O3KQ=1O6Q。2. 种类实芯电阻（RS）；炭膜电阻（RT）和金属膜电阻（RJ）（体积小，工作稳定，噪声小，精度高）;线绕电阻（RX）；可调电阻（RV）；水泥电阻（制作成本低，功率大，热噪声大，阻值不够精确,工作不稳定）；温敏电阻；电阻排；贴片电阻；贴片电阻排；保险电阻。3. 阻值及允许误差的标识方法3.1 电阻的参数包括：阻值、功率、允许误差值。3.2 阻值及允许误差的标识方法有：直标法、色环法、数字法。3.2.1 直标法：主要用在体形较大的电阻上，如水泥电阻、线绕电阻。例如：(A)7W3K9QJ(B)5W2Q2K功率阻值误差功率阻值误差7 瓦3.9K±5%5 瓦2.2Q±10%(C)15WQ15M功率阻值误差15 瓦0.15Q±20%3.2.2 色标法：（四色环或五色环）色标法是用颜色来标识电阻的阻值及允许误差的一种方法；在体形较小的电阻上用的最多，这种电阻统称色环电阻。A.四色环电阻的色环颜色表示意义如下：颜色COLOR一环二环三环允许误差值有效数有效数乘数四环（％）字母黑八 、BLACK00X100棕BROWN11X1011F红RED22X1022G橙ORANGE33X103黄YELLOW44X104绿GREEN55X1050.5D蓝BLUE66X1060.25C紫VIOLET77X1070.1B灰GREY88X1080.05A白WHITE99X109金GOLDX0.15J银SILVERX0.0110K无色NONE20M注意：分辨第一环或最后一环的方法：最边一环比其它三环较隔远的即最后一环；金、银色一般Page2of15是最后环，它不会在第一、二环出现（对四色环而言）Page3of15紫灰橙金红黄银金棕 红黑八银绿橙白・♦有效数有效数3个数J允许误差F 允许误差 o 个数 O有效数 5 有效数2RVR1=20.000=20KQ±5%VR2=50=50Q±1%R1=78X103=78KQ±5%R2=24X0.01=0.24Q±5%B.五色环电阻的色环颜色表示意义如下：颜色COLOR一环二环二环四环允许误差值有效数有效数有效数乘数五环(%)字母黑八 、BLACK000X100棕BROWN111X1011F红RED222X1022G橙ORANGE333X103黄YELLOW444X104绿GREEN555X1050.5D蓝BLUE666X1060.25C紫VIOLET777X1070.1B灰GREY888X1080.05A白WHITE999X109金GOLDX0.15J银SILVERX0.0110K无色NONE20M注意：五色环电阻都是精密电阻，在精度要求较高的仪器、仪表中使用较多。辨别方法是,最边上一色环离其它四环较远的就是第五环。五色环电...
