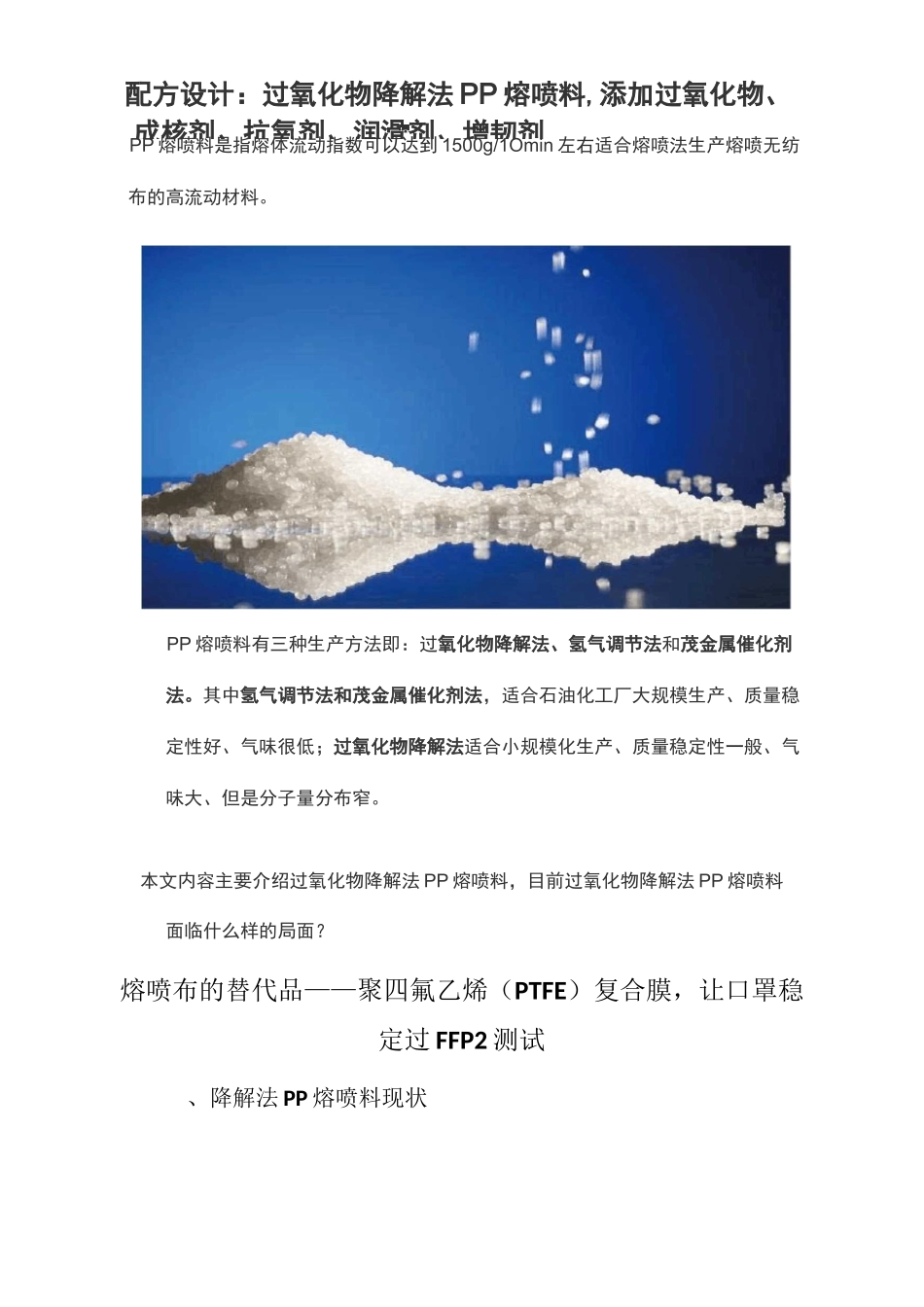

配方设计：过氧化物降解法PP熔喷料,添加过氧化物、成核剂、抗氧剂、润滑剂、增韧剂VIP免费

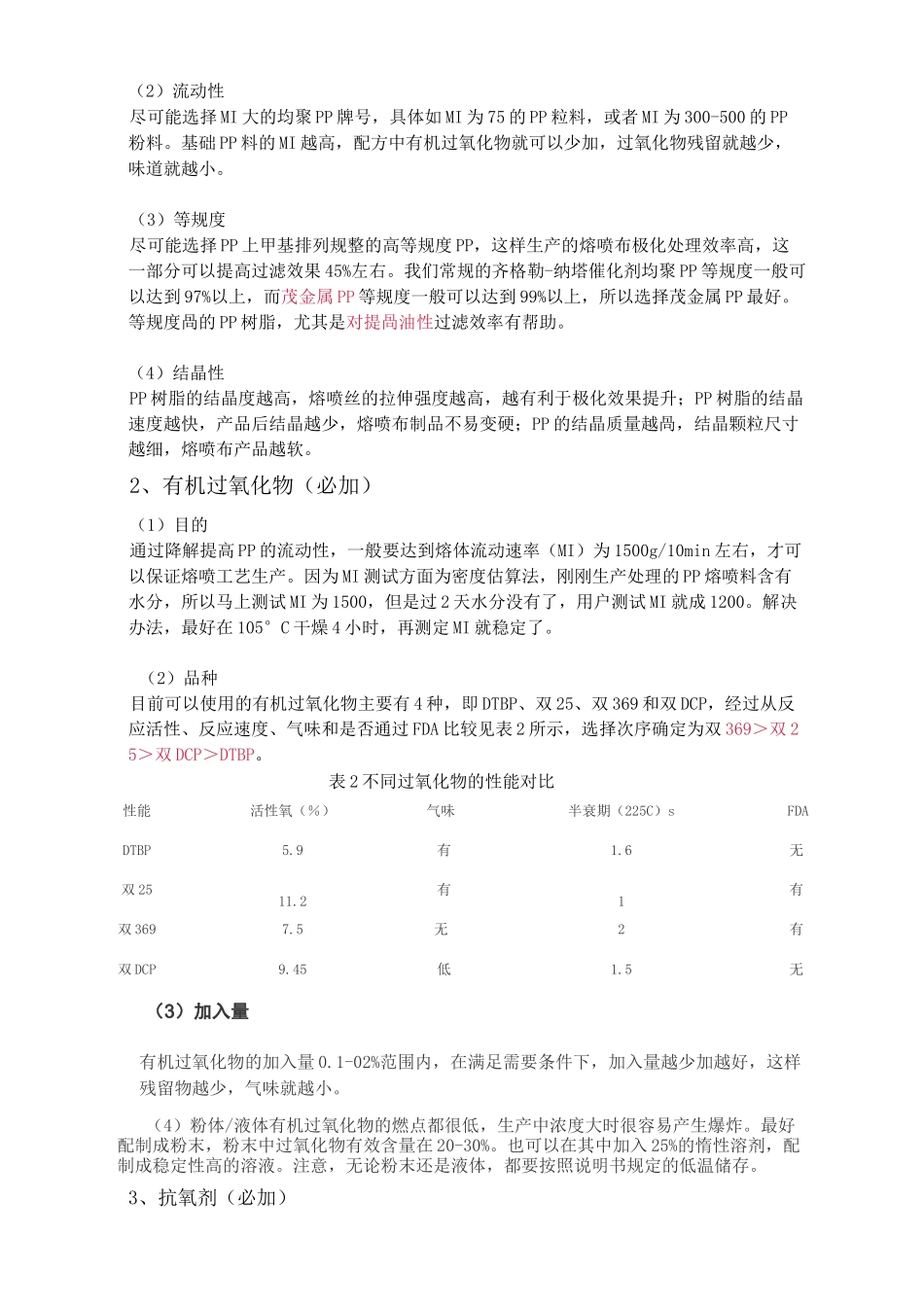

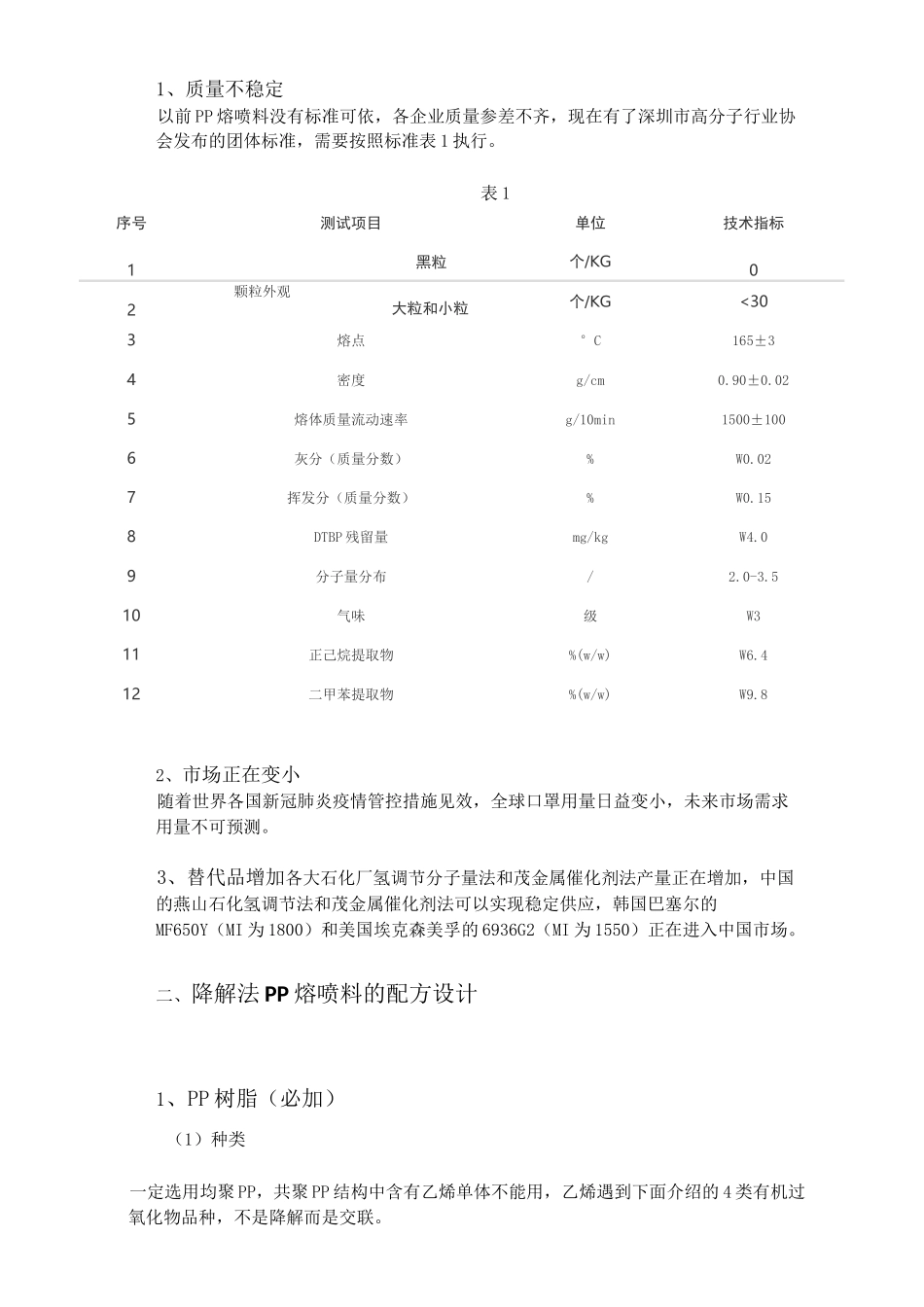

成核剂、抗氧剂、润滑剂、增韧剂In配方设计：过氧化物降解法 PP 熔喷料,添加过氧化物、PP 熔喷料是指熔体流动指数可以达到 1500g/1Omin 左右适合熔喷法生产熔喷无纺布的高流动材料。PP 熔喷料有三种生产方法即：过氧化物降解法、氢气调节法和茂金属催化剂法。其中氢气调节法和茂金属催化剂法，适合石油化工厂大规模生产、质量稳定性好、气味很低；过氧化物降解法适合小规模化生产、质量稳定性一般、气味大、但是分子量分布窄。本文内容主要介绍过氧化物降解法 PP 熔喷料，目前过氧化物降解法 PP 熔喷料面临什么样的局面？熔喷布的替代品——聚四氟乙烯（PTFE）复合膜，让口罩稳定过 FFP2 测试、降解法 PP 熔喷料现状1、质量不稳定以前 PP 熔喷料没有标准可依，各企业质量参差不齐，现在有了深圳市高分子行业协会发布的团体标准，需要按照标准表 1 执行。表 1序号测试项目单位技术指标1黑粒个/KG02颗粒外观大粒和小粒个/KG<303熔点°C165±34密度g/cm0.90±0.025熔体质量流动速率g/10min1500±1006灰分（质量分数）%W0.027挥发分（质量分数）%W0.158DTBP 残留量mg/kgW4.09分子量分布/2.0-3.510气味级W311正己烷提取物%(w/w)W6.412二甲苯提取物%(w/w)W9.82、市场正在变小随着世界各国新冠肺炎疫情管控措施见效，全球口罩用量日益变小，未来市场需求用量不可预测。3、替代品增加各大石化厂氢调节分子量法和茂金属催化剂法产量正在增加，中国的燕山石化氢调节法和茂金属催化剂法可以实现稳定供应，韩国巴塞尔的MF650Y（MI 为 1800）和美国埃克森美孚的 6936G2（MI 为 1550）正在进入中国市场。二、降解法 PP 熔喷料的配方设计1、PP 树脂（必加）（1）种类一定选用均聚 PP，共聚 PP 结构中含有乙烯单体不能用，乙烯遇到下面介绍的 4 类有机过氧化物品种，不是降解而是交联。（2）流动性尽可能选择 MI 大的均聚 PP 牌号，具体如 MI 为 75 的 PP 粒料，或者 MI 为 300-500 的 PP粉料。基础 PP 料的 MI 越高，配方中有机过氧化物就可以少加，过氧化物残留就越少，味道就越小。（3）等规度尽可能选择 PP 上甲基排列规整的高等规度 PP，这样生产的熔喷布极化处理效率高，这一部分可以提高过滤效果 45%左右。我们常规的齐格勒-纳塔催化剂均聚 PP 等规度一般可以达到 97%以上，而茂金属 PP 等规度一般可以达到 99%以上，所以选择茂金属 PP 最好。等规度咼的 PP 树脂，尤其是对提咼油性过滤...
