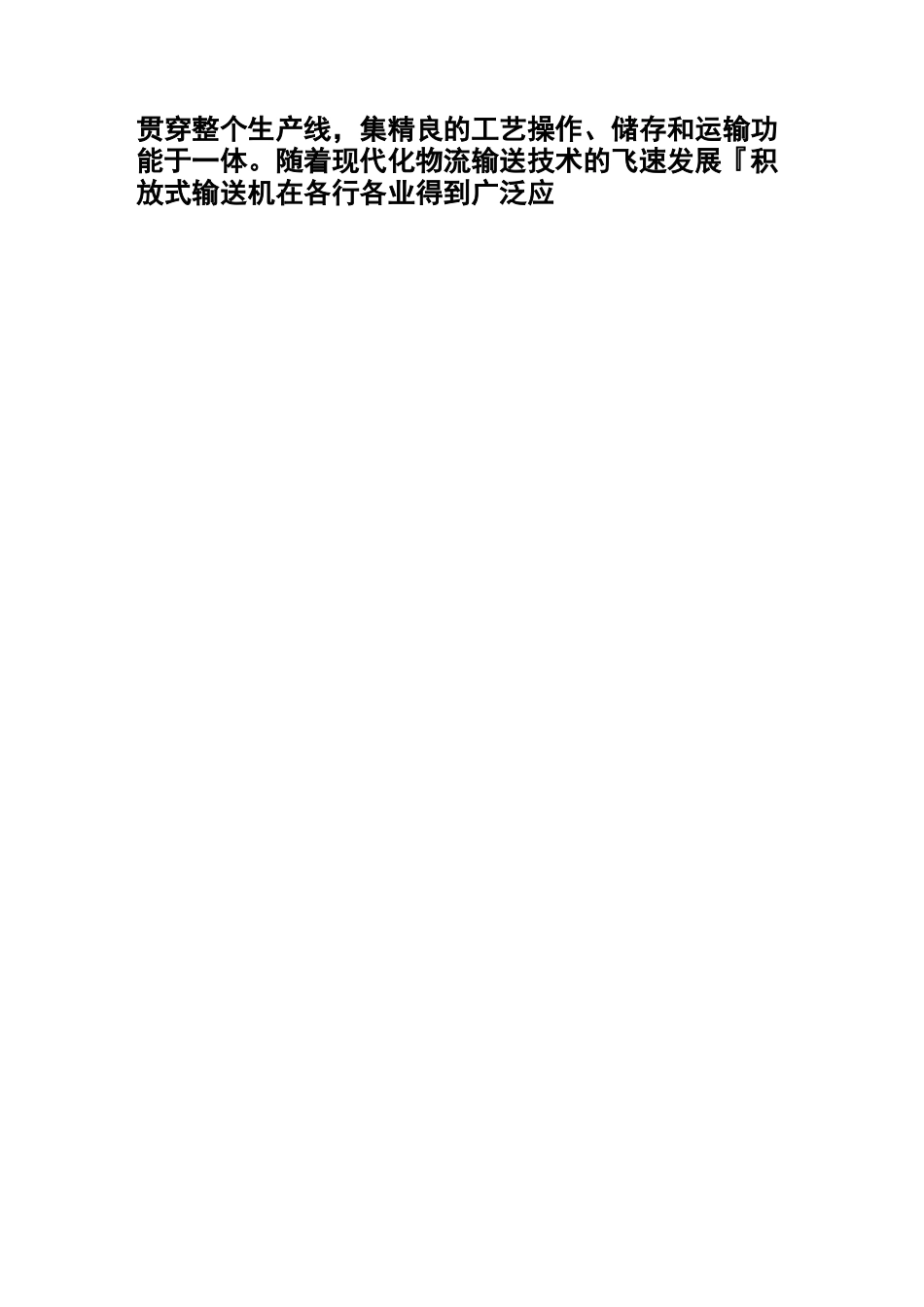

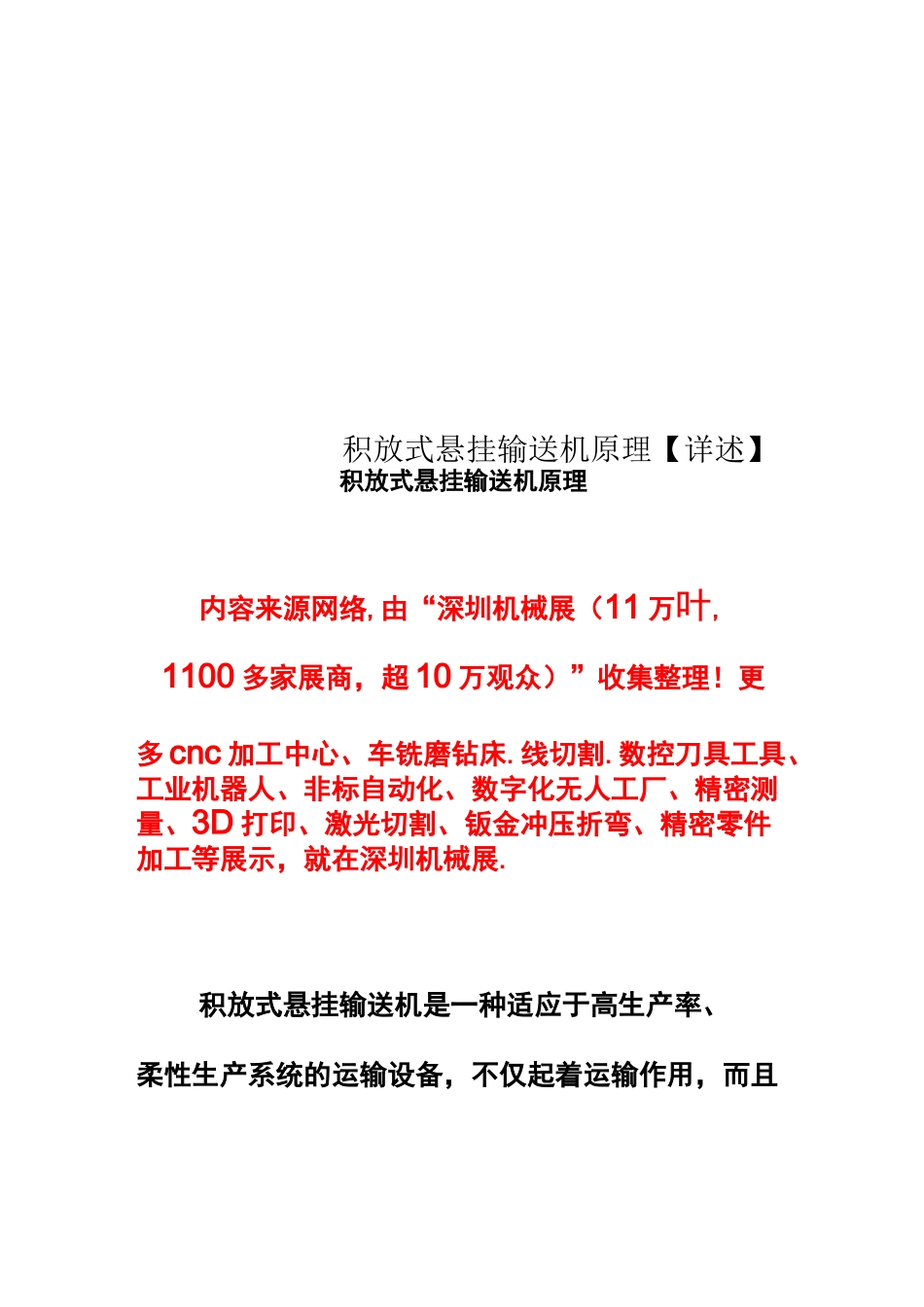

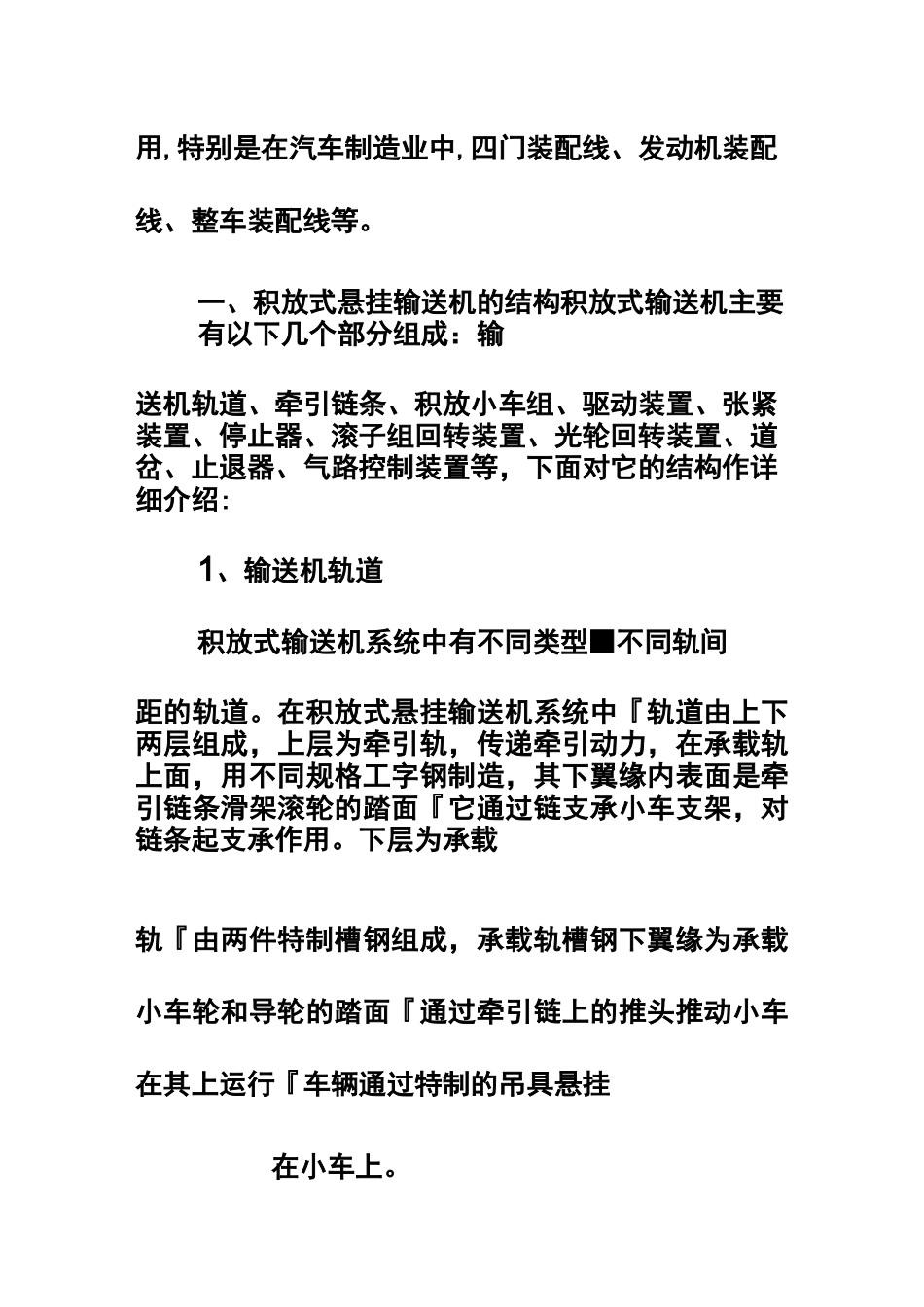

积放式悬挂输送机原理【详述】积放式悬挂输送机原理内容来源网络,由“深圳机械展（11 万叶,1100 多家展商，超 10 万观众）”收集整理！更多 cnc 加工中心、车铣磨钻床.线切割.数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D 打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.积放式悬挂输送机是一种适应于高生产率、柔性生产系统的运输设备，不仅起着运输作用，而且贯穿整个生产线，集精良的工艺操作、储存和运输功能于一体。随着现代化物流输送技术的飞速发展『积放式输送机在各行各业得到广泛应用,特别是在汽车制造业中,四门装配线、发动机装配线、整车装配线等。一、积放式悬挂输送机的结构积放式输送机主要有以下几个部分组成：输送机轨道、牵引链条、积放小车组、驱动装置、张紧装置、停止器、滚子组回转装置、光轮回转装置、道岔、止退器、气路控制装置等，下面对它的结构作详细介绍:1、输送机轨道积放式输送机系统中有不同类型■不同轨间距的轨道。在积放式悬挂输送机系统中『轨道由上下两层组成，上层为牵引轨，传递牵引动力，在承载轨上面，用不同规格工字钢制造，其下翼缘内表面是牵引链条滑架滚轮的踏面『它通过链支承小车支架，对链条起支承作用。下层为承载轨『由两件特制槽钢组成，承载轨槽钢下翼缘为承载小车轮和导轮的踏面『通过牵引链上的推头推动小车在其上运行『车辆通过特制的吊具悬挂在小车上。输送机牵引链1）抬轨抬轨段小车升降爪和链条推杆没有啮合。由于轨间距比积存轨间距大，因此，链条推头和小车止逸爪不接触。抬轨段用于载货小车由一条牵引链向另一条牵引链传递时避免车推链条的场合。2）积存轨积存轨的轨间距比抬轨轨间距小,这使得推杆和小车升降爪、止逸爪之间的啮合量增大，推杆能和小车止逸爪啮合。推杆与止逸爪后面接触时，止逸爪可以下降，链条推杆可以越过止逸爪，小车在积存轨道中运行时，链条推杆介于升降爪和止逸爪之间『这样就可以防止小车冲到链条前面去。3）压轨压轨间距小于积存轨轨间距，因此输送机链条推杆完全在升降爪和止逸爪之间。小车在垂直弯曲轨道中运行时，因处于压轨段，推爪和止逸爪啮合。即使在升降爪被降低的情况下，在垂直弯轨道（压轨）中也不会发生小车和推杆脱开啮合，确保上下坡安全。压轨的另外一个作用发生在换链处。换链处是小车从一条链条转换到另一条链条的地方。1.2 垂直弯轨垂直弯轨指输送机上、下坡轨道。垂直弯轨分牵引轨...
