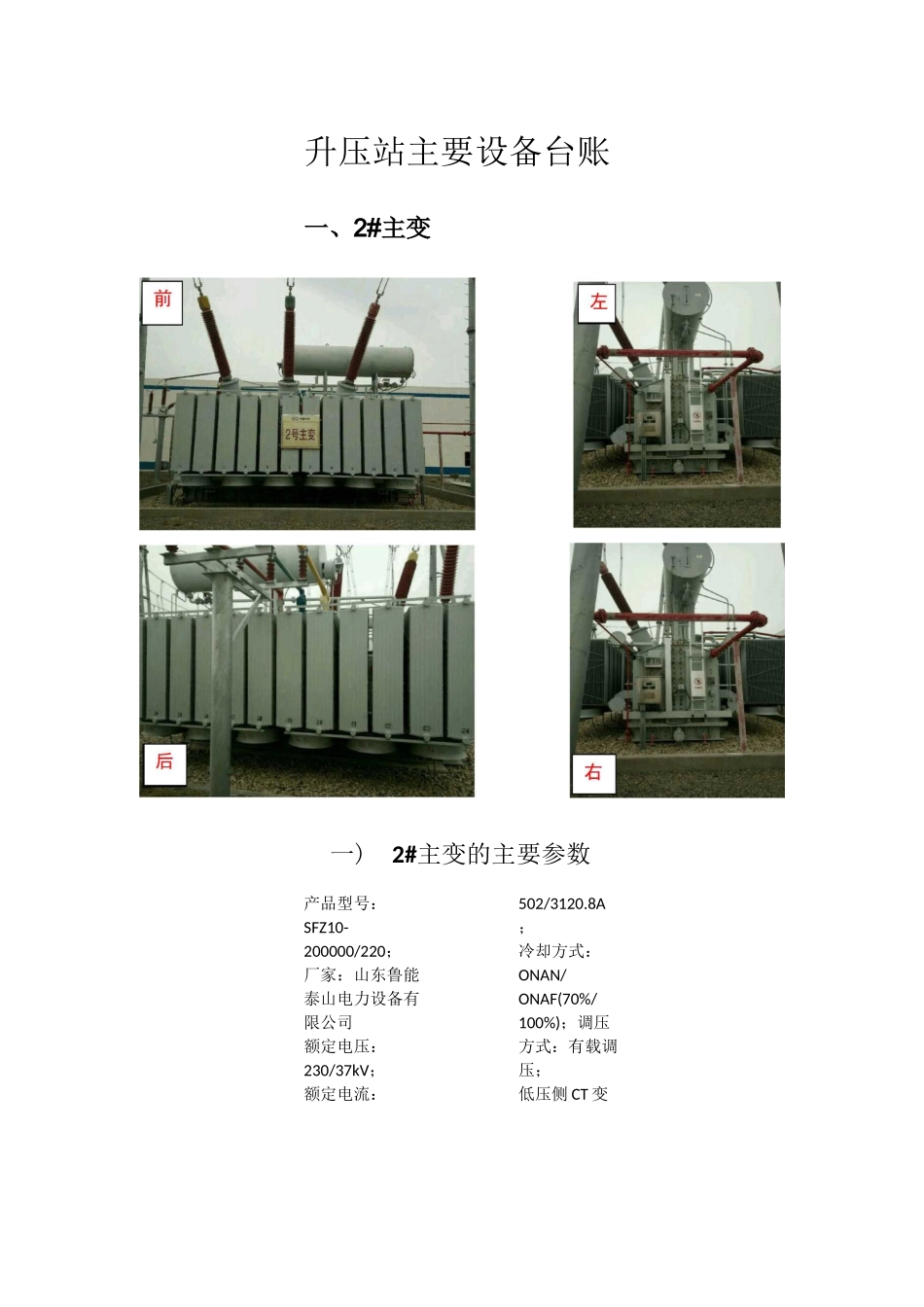

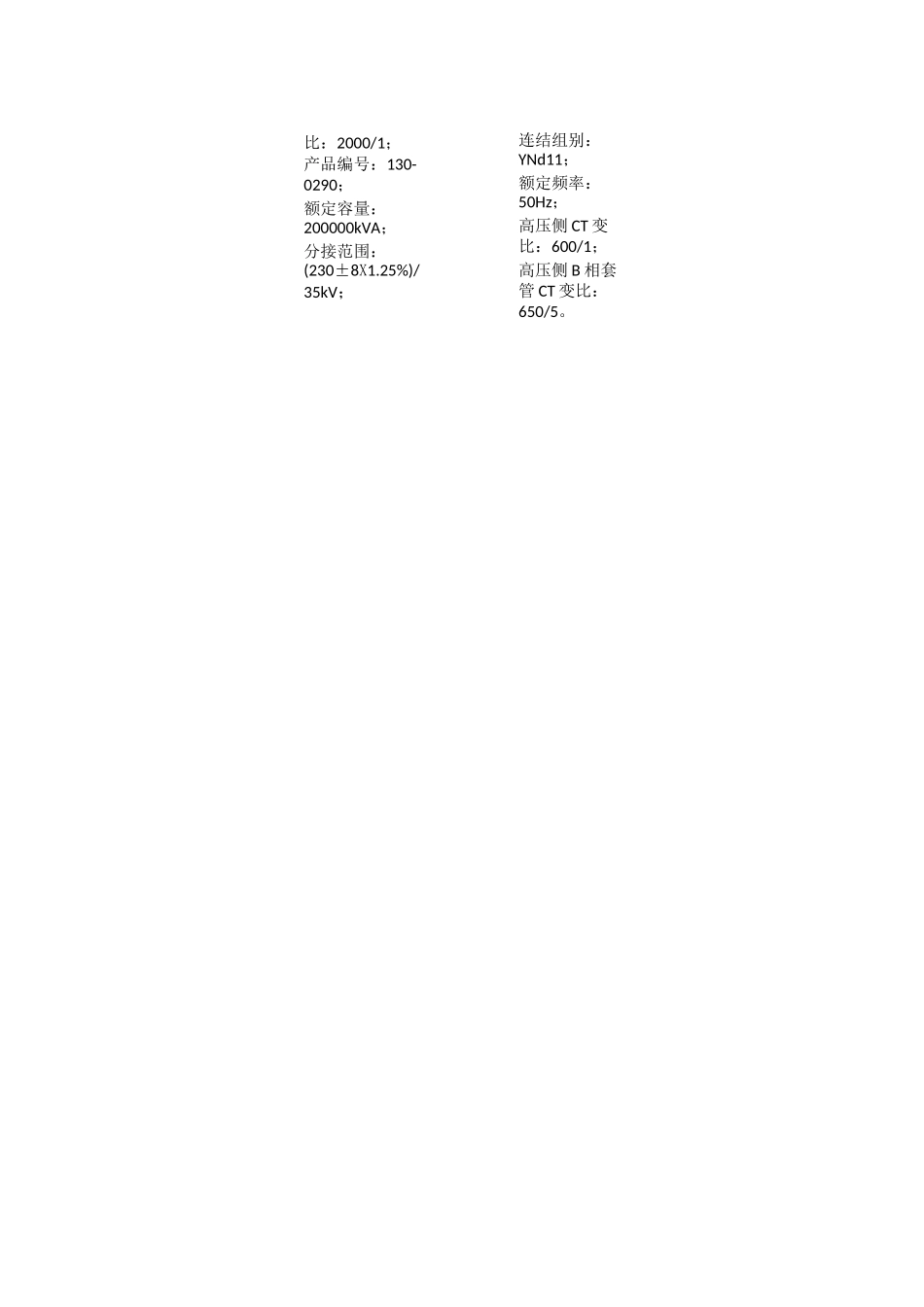

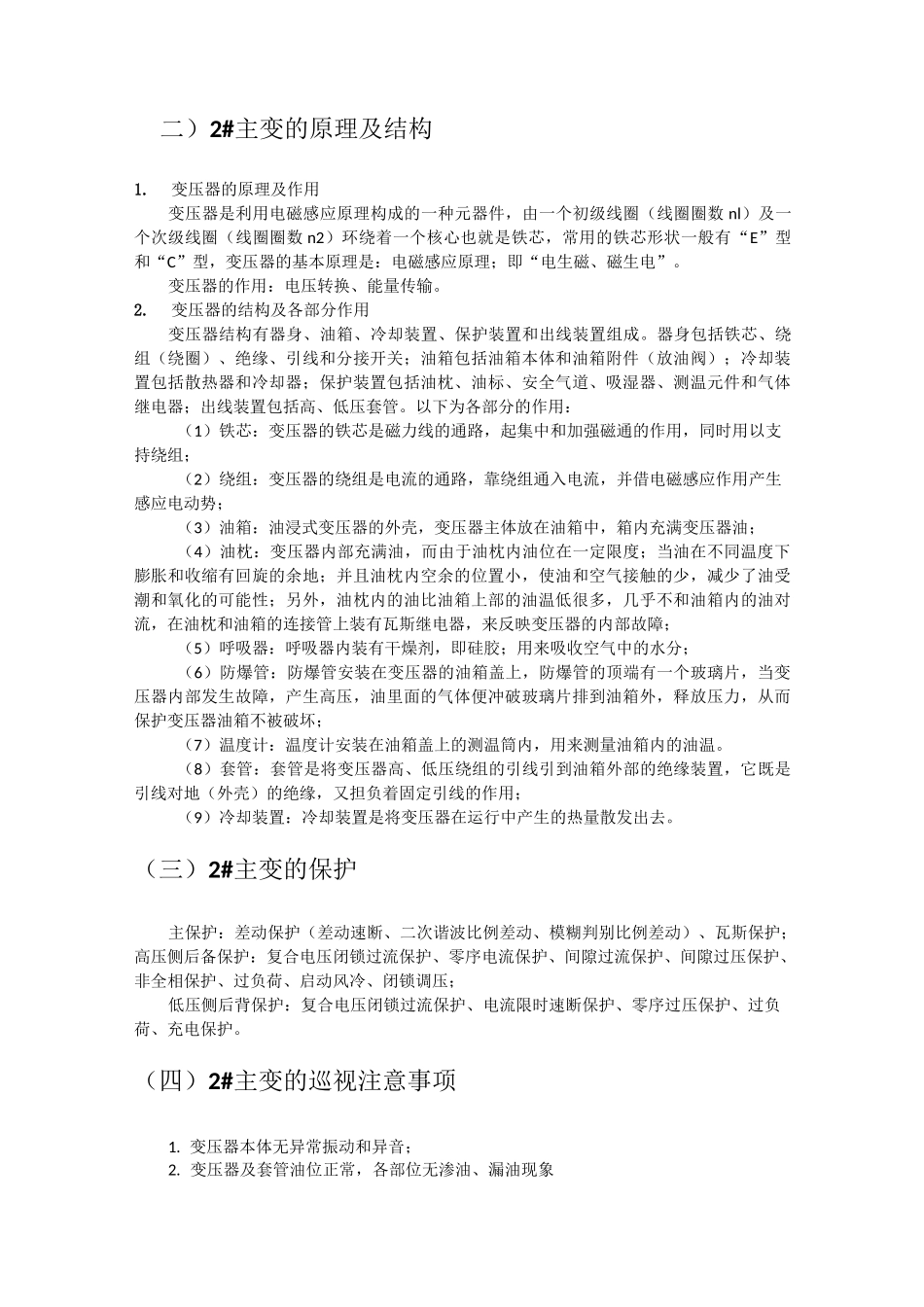

升压站主要设备台账一、2#主变一)2#主变的主要参数产品型号：SFZ10-200000/220；厂家：山东鲁能泰山电力设备有限公司额定电压：230/37kV；额定电流：502/3120.8A；冷却方式：ONAN/ONAF(70%/100%)；调压方式：有载调压；低压侧 CT 变比：2000/1；产品编号：130-0290；额定容量：200000kVA；分接范围：(230±8X1.25%)/35kV；连结组别：YNd11；额定频率：50Hz；高压侧 CT 变比：600/1；高压侧 B 相套管 CT 变比：650/5。二）2#主变的原理及结构1.变压器的原理及作用变压器是利用电磁感应原理构成的一种元器件，由一个初级线圈（线圈圈数 nl）及一个次级线圈（线圈圈数 n2）环绕着一个核心也就是铁芯，常用的铁芯形状一般有“E”型和“C”型，变压器的基本原理是：电磁感应原理；即“电生磁、磁生电”。变压器的作用：电压转换、能量传输。2.变压器的结构及各部分作用变压器结构有器身、油箱、冷却装置、保护装置和出线装置组成。器身包括铁芯、绕组（绕圈）、绝缘、引线和分接开关；油箱包括油箱本体和油箱附件（放油阀）；冷却装置包括散热器和冷却器；保护装置包括油枕、油标、安全气道、吸湿器、测温元件和气体继电器；出线装置包括高、低压套管。以下为各部分的作用：（1）铁芯：变压器的铁芯是磁力线的通路，起集中和加强磁通的作用，同时用以支持绕组；（2）绕组：变压器的绕组是电流的通路，靠绕组通入电流，并借电磁感应作用产生感应电动势；（3）油箱：油浸式变压器的外壳，变压器主体放在油箱中，箱内充满变压器油；（4）油枕：变压器内部充满油，而由于油枕内油位在一定限度；当油在不同温度下膨胀和收缩有回旋的余地；并且油枕内空余的位置小，使油和空气接触的少，减少了油受潮和氧化的可能性；另外，油枕内的油比油箱上部的油温低很多，几乎不和油箱内的油对流，在油枕和油箱的连接管上装有瓦斯继电器，来反映变压器的内部故障；（5）呼吸器：呼吸器内装有干燥剂，即硅胶；用来吸收空气中的水分；（6）防爆管：防爆管安装在变压器的油箱盖上，防爆管的顶端有一个玻璃片，当变压器内部发生故障，产生高压，油里面的气体便冲破玻璃片排到油箱外，释放压力，从而保护变压器油箱不被破坏；（7）温度计：温度计安装在油箱盖上的测温筒内，用来测量油箱内的油温。（8）套管：套管是将变压器高、低压绕组的引线引到油箱外部的绝缘装置，它既是引线对地（外壳）的绝缘，又担负着固定引线的作用；（9）冷却装置：冷却装置是将变压器在...
