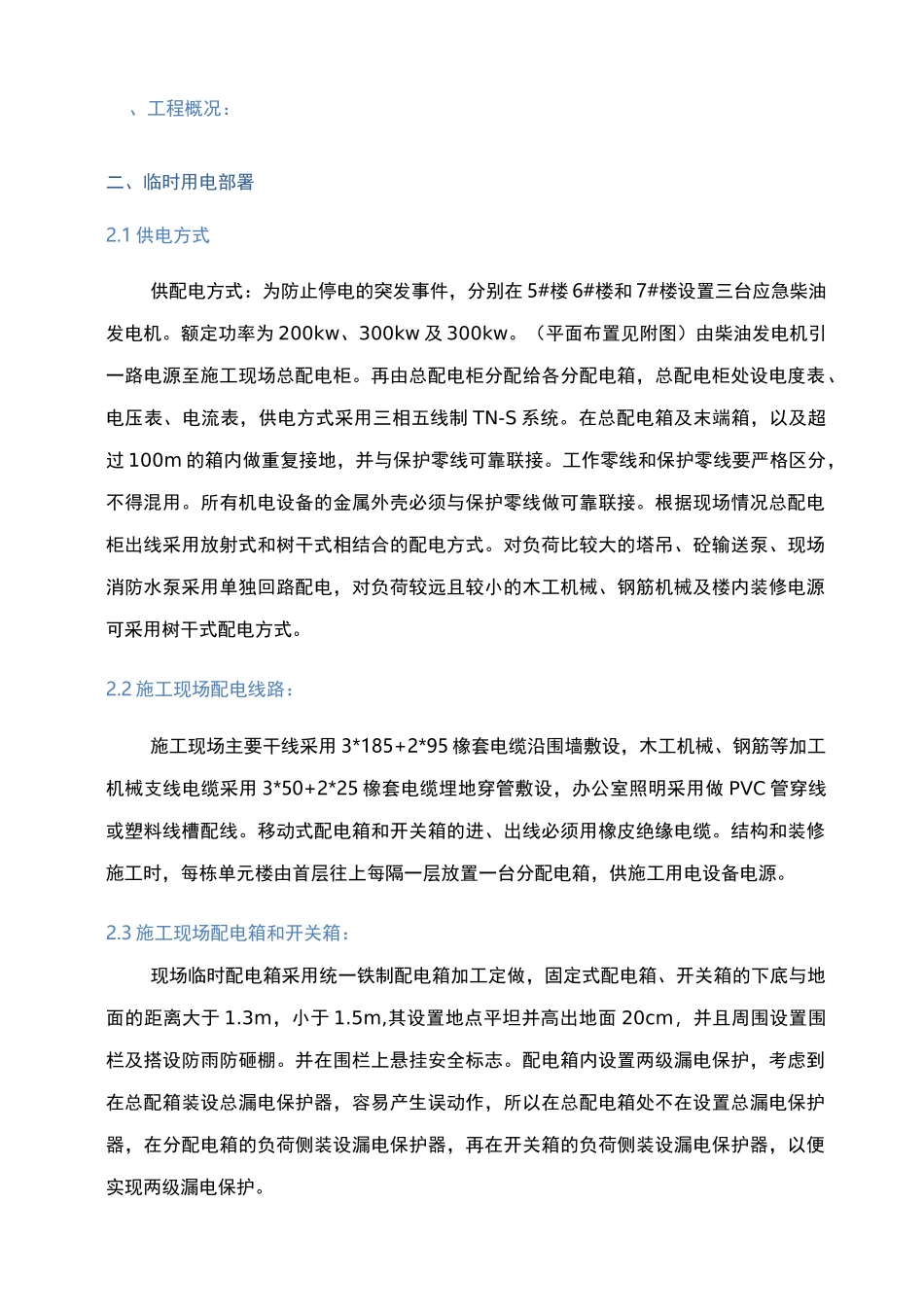

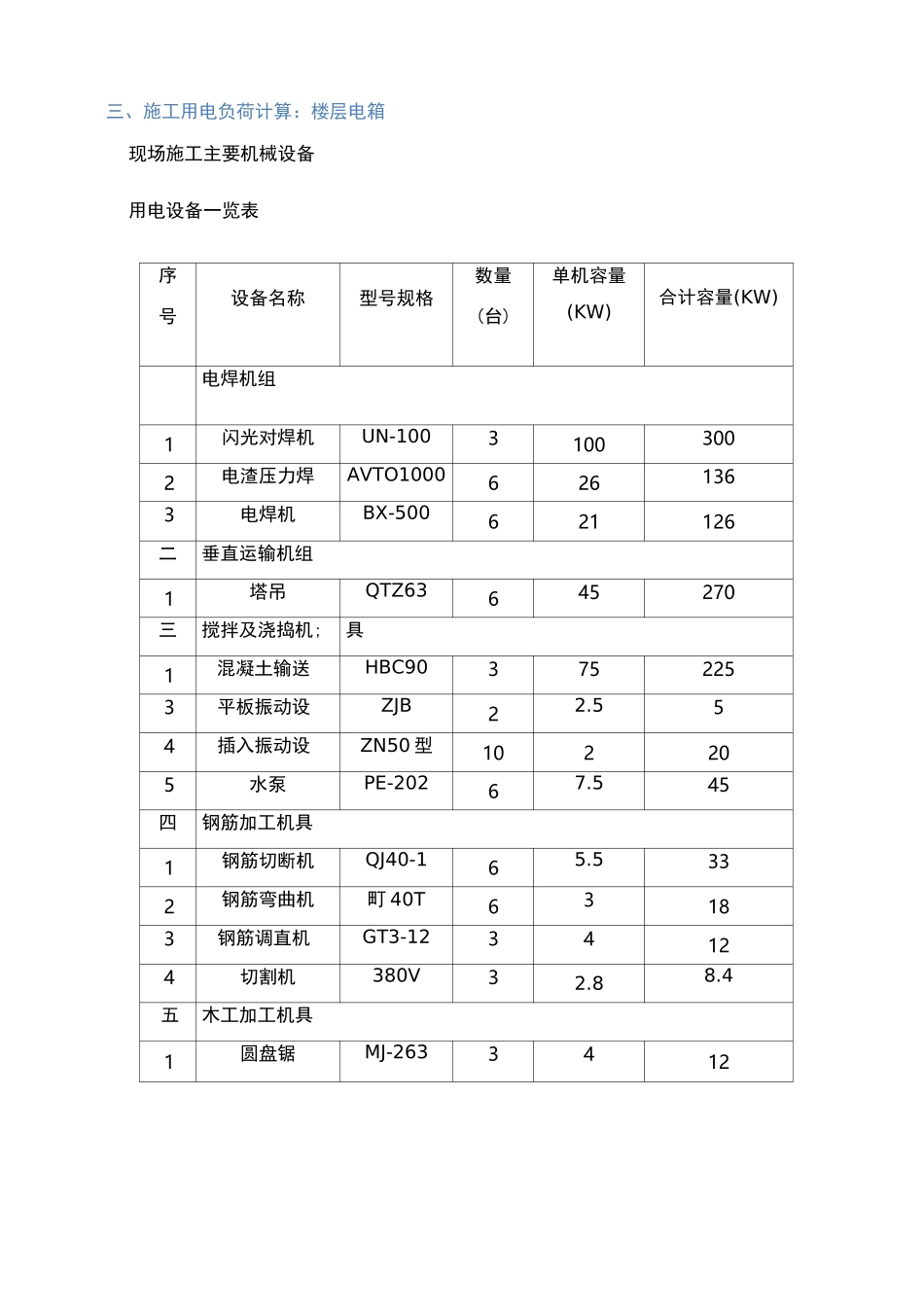

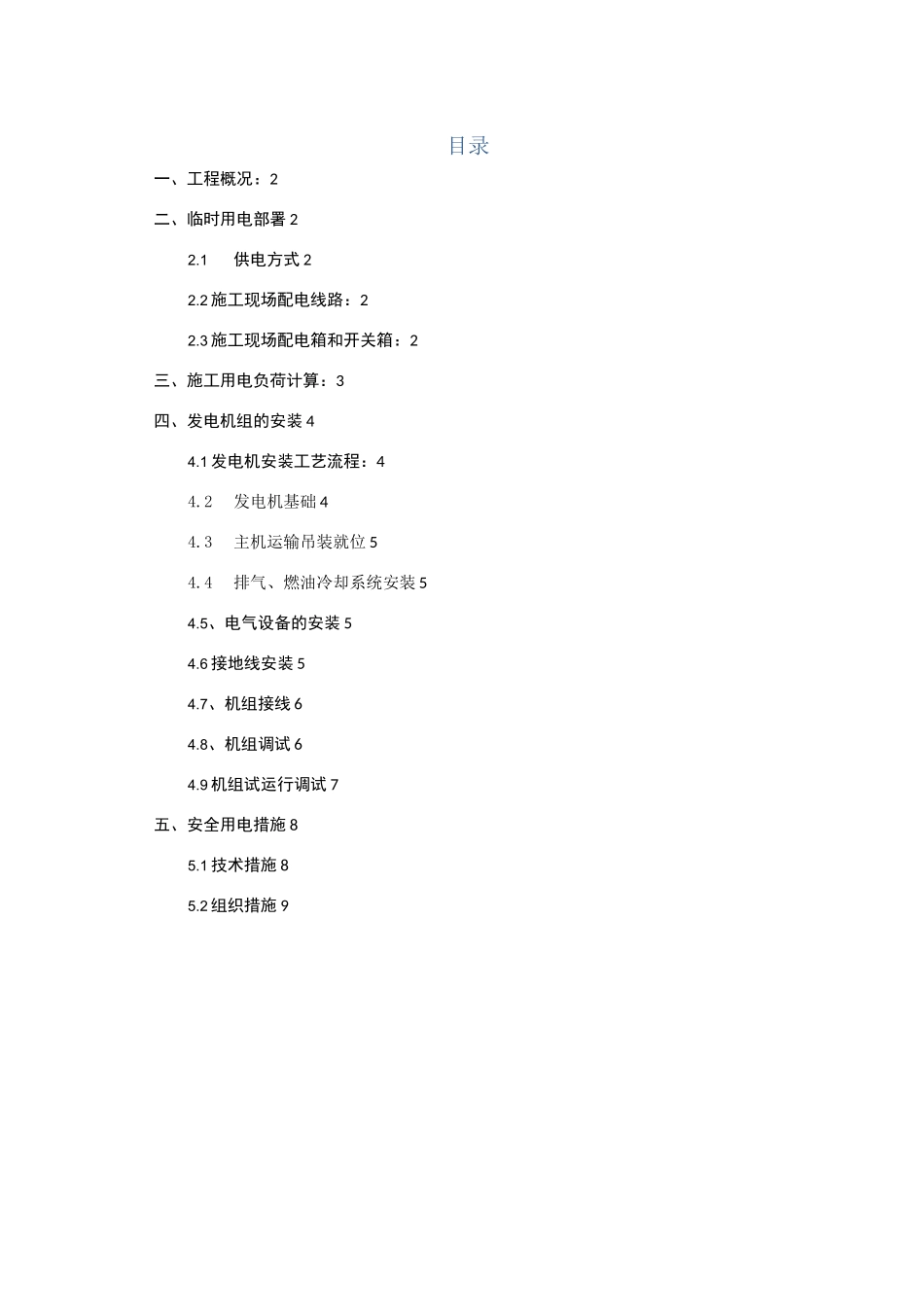

目录一、工程概况：2二、临时用电部署 22.1供电方式 22.2 施工现场配电线路：22.3 施工现场配电箱和开关箱：2三、施工用电负荷计算：3四、发电机组的安装 44.1 发电机安装工艺流程：44.2发电机基础 44.3主机运输吊装就位 54.4排气、燃油冷却系统安装 54.5、电气设备的安装 54.6 接地线安装 54.7、机组接线 64.8、机组调试 64.9 机组试运行调试 7五、安全用电措施 85.1 技术措施 85.2 组织措施 9、工程概况：二、临时用电部署2.1 供电方式供配电方式：为防止停电的突发事件，分别在 5#楼 6#楼和 7#楼设置三台应急柴油发电机。额定功率为 200kw、300kw 及 300kw。（平面布置见附图）由柴油发电机引一路电源至施工现场总配电柜。再由总配电柜分配给各分配电箱，总配电柜处设电度表、电压表、电流表，供电方式采用三相五线制 TN-S 系统。在总配电箱及末端箱，以及超过 100m 的箱内做重复接地，并与保护零线可靠联接。工作零线和保护零线要严格区分，不得混用。所有机电设备的金属外壳必须与保护零线做可靠联接。根据现场情况总配电柜出线采用放射式和树干式相结合的配电方式。对负荷比较大的塔吊、砼输送泵、现场消防水泵采用单独回路配电，对负荷较远且较小的木工机械、钢筋机械及楼内装修电源可采用树干式配电方式。2.2 施工现场配电线路：施工现场主要干线采用 3*185+2*95 橡套电缆沿围墙敷设，木工机械、钢筋等加工机械支线电缆采用 3*50+2*25 橡套电缆埋地穿管敷设，办公室照明采用做 PVC 管穿线或塑料线槽配线。移动式配电箱和开关箱的进、出线必须用橡皮绝缘电缆。结构和装修施工时，每栋单元楼由首层往上每隔一层放置一台分配电箱，供施工用电设备电源。2.3 施工现场配电箱和开关箱：现场临时配电箱采用统一铁制配电箱加工定做，固定式配电箱、开关箱的下底与地面的距离大于 1.3m，小于 1.5m,其设置地点平坦并高出地面 20cm，并且周围设置围栏及搭设防雨防砸棚。并在围栏上悬挂安全标志。配电箱内设置两级漏电保护，考虑到在总配箱装设总漏电保护器，容易产生误动作，所以在总配电箱处不在设置总漏电保护器，在分配电箱的负荷侧装设漏电保护器，再在开关箱的负荷侧装设漏电保护器，以便实现两级漏电保护。三、施工用电负荷计算：楼层电箱现场施工主要机械设备用电设备一览表序号设备名称型号规格数量(台)单机容量(KW)合计容量(KW)电焊机组1闪光对焊机UN-10031003002电渣压力焊AVTO10006261363电焊...
