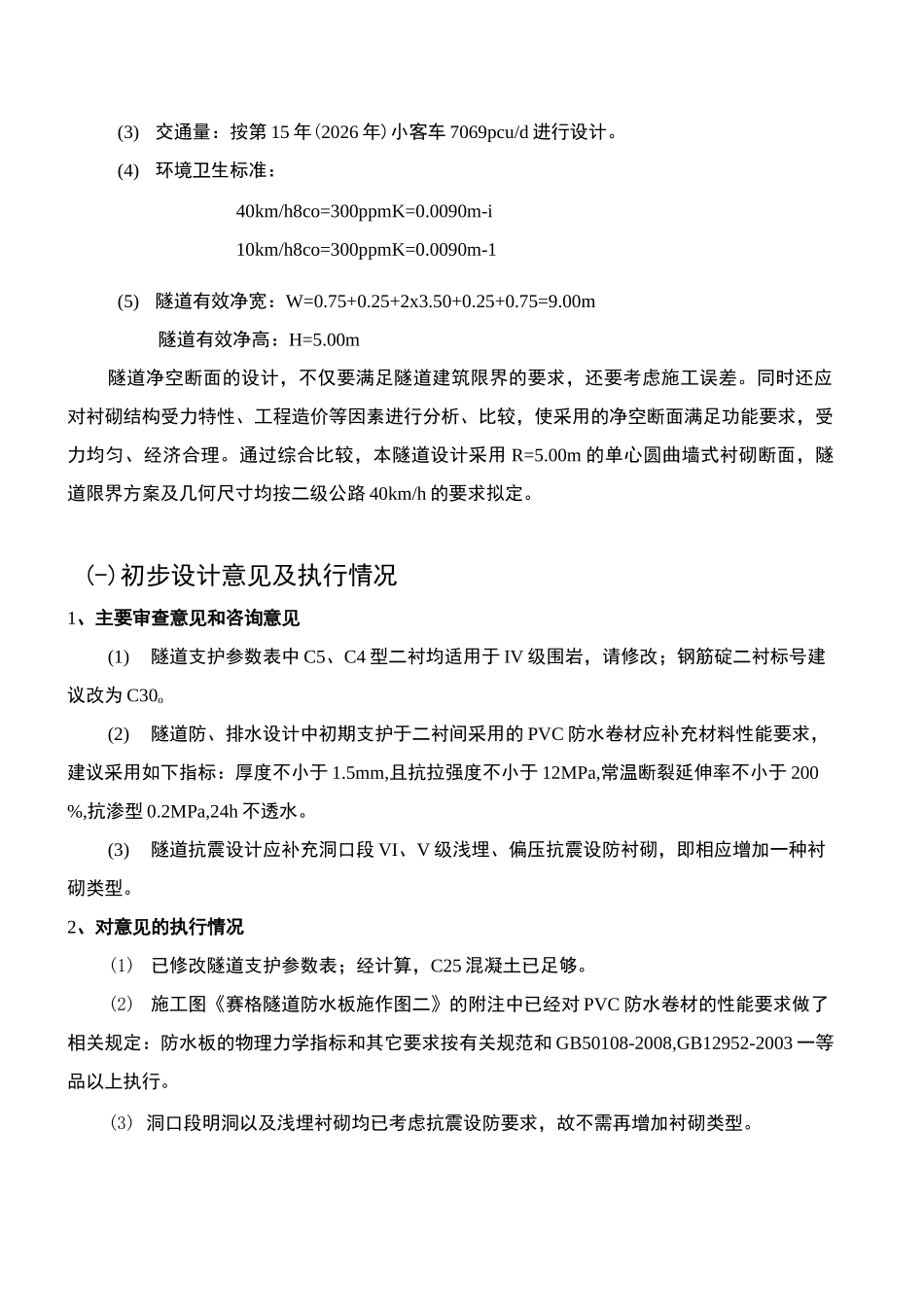

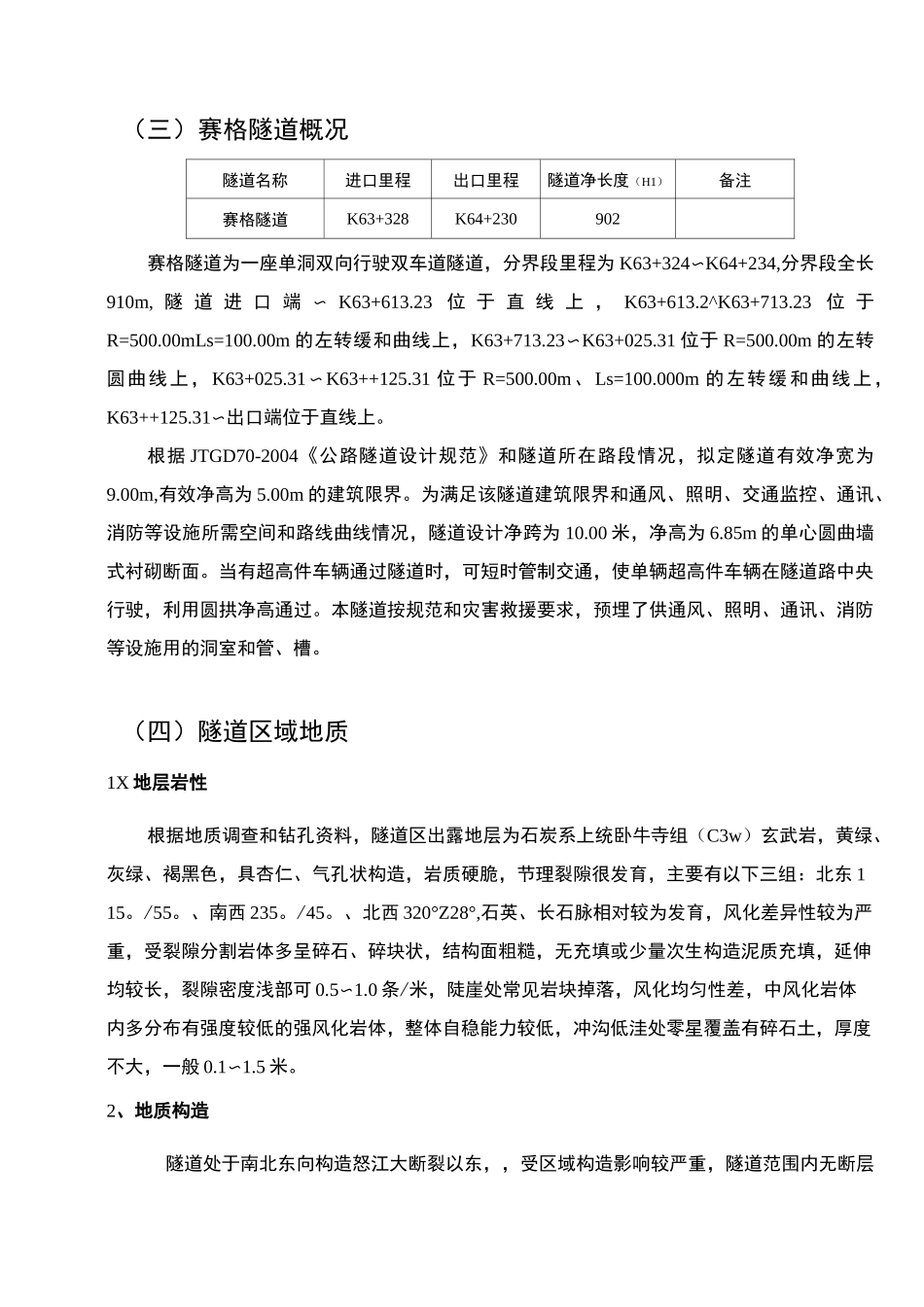

设计说明(-)设计依据及技术标准1、设计依据(主要执行规范、文件)《公路工程技术标准》(JTGE01-2003)《公路隧道设计规范》(JTGD70-2004)《公路隧道施工技术规范》(JTJ042-94)《锚杆喷射混凝土支护技术规范》(GE50086-2001)《地下工程防水技术规范》(GE50108-2001)《公路隧道通风照明设计规范》(JTJ026.1-1999)《公路隧道交通工程设计规范》(JTG/TD71-2004)《公路隧道消防技术规程》(DBJ53-14-2005)《公路工程抗震设计规范》(JTJ004-89)《公路水泥混凝土路面设计规范》(JTGD40-2002)《公路沥青路面设计规范》(JTGD50-2006)《公路工程地质勘察规范》(JTJ064-98)《公路工程基本建设项目设计文件编制办法》(交公路发 12007)358 号)《工程建设标准强制性条文》(公路工程部分)《混凝土结构设计规范》(GB50010-2002)《混凝土结构防火涂料》(GA98-2005)初步设计文件《云南省发展和改革委员会关于 S230 线六库至曼海桥二级公路两阶段初步设计的批复》(云发改交运〔2009〕1108 号)《云南省人民政府投资项目评审中心关于〈云南 S230 线六库至曼海桥二级公路两阶段初步设计〉的审查意见》云投审发〔2009〕251 号)2、隧道设计技术标准(1)设计时速：几何尺寸按 40km/h 二级公路标准进行设计。(2)全路段隧道采用单洞双向行驶双车道隧道，隧道全部位于路基宽 9.0m 的路段。(3)交通量：按第 15 年(2026 年)小客车 7069pcu/d 进行设计。(4)环境卫生标准：40km/h8co=300ppmK=0.0090m-i10km/h8co=300ppmK=0.0090m-1(5)隧道有效净宽：W=0.75+0.25+2x3.50+0.25+0.75=9.00m隧道有效净高：H=5.00m隧道净空断面的设计，不仅要满足隧道建筑限界的要求，还要考虑施工误差。同时还应对衬砌结构受力特性、工程造价等因素进行分析、比较，使采用的净空断面满足功能要求，受力均匀、经济合理。通过综合比较，本隧道设计采用 R=5.00m 的单心圆曲墙式衬砌断面，隧道限界方案及几何尺寸均按二级公路 40km/h 的要求拟定。(-)初步设计意见及执行情况1、主要审查意见和咨询意见(1)隧道支护参数表中 C5、C4 型二衬均适用于 IV 级围岩，请修改；钢筋碇二衬标号建议改为 C30o(2)隧道防、排水设计中初期支护于二衬间采用的 PVC 防水卷材应补充材料性能要求，建议采用如下指标：厚度不小于 1.5mm,且抗拉强度不小于 12MPa,常温断裂延伸率不小于 200%,抗渗型 0.2MPa,24h 不透水。(3)隧道抗震设计应补充洞口段 VI、V 级浅埋、偏压抗震设防衬砌，即相应增加一种...
