脉冲除尘器的PLC控制详解VIP专享VIP免费

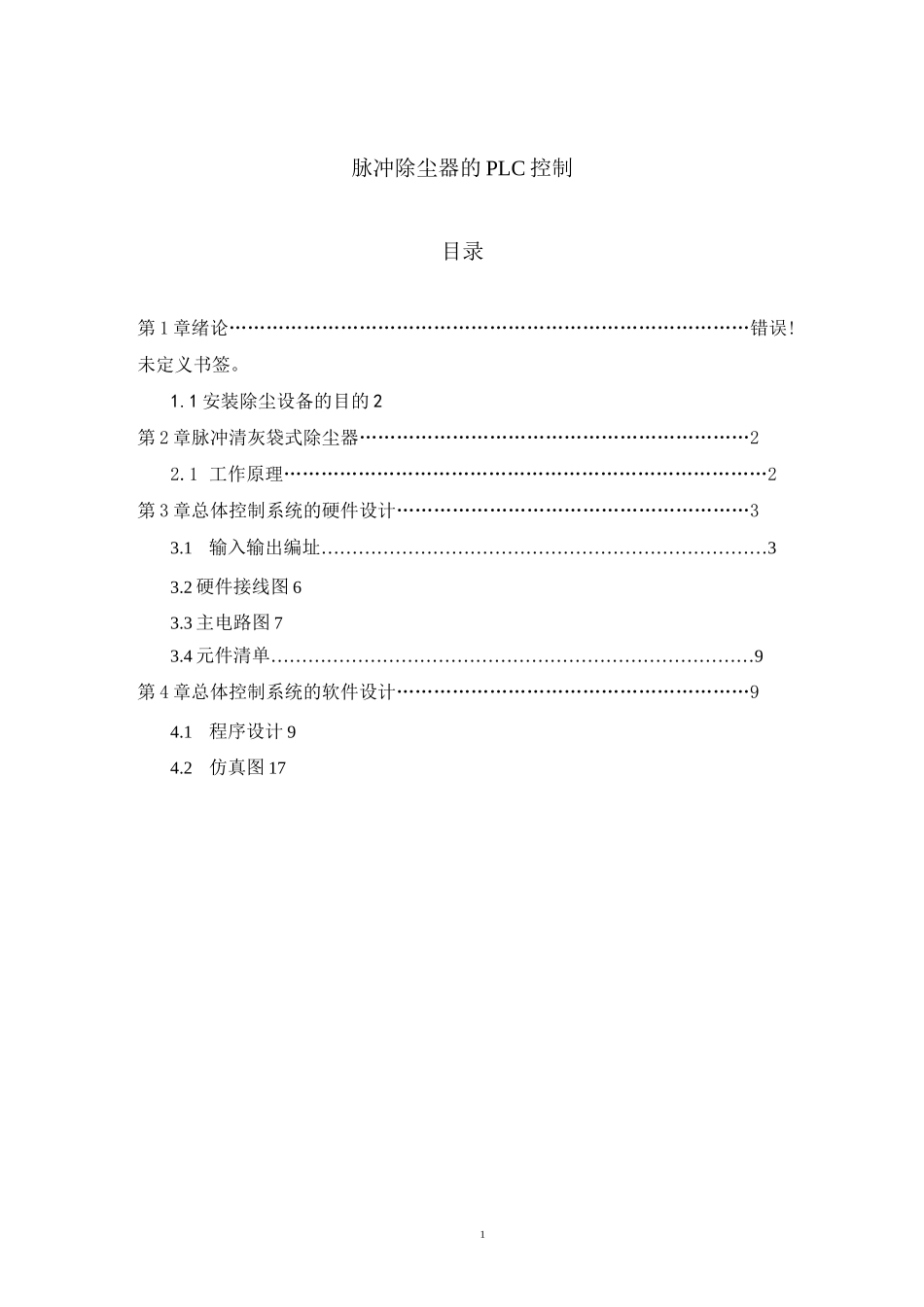

1脉冲除尘器的 PLC 控制目录第 1 章绪论…………………………………………………………………………错误!未定义书签。1.1 安装除尘设备的目的 2第 2 章脉冲清灰袋式除尘器………………………………………………………22.1 工作原理……………………………………………………………………2第 3 章总体控制系统的硬件设计…………………………………………………33.1输入输出编址………………………………………………………………33.2 硬件接线图 63.3 主电路图 73.4 元件清单……………………………………………………………………9第 4 章总体控制系统的软件设计…………………………………………………94.1程序设计 94.2仿真图 172第 1 章绪论1.1 安装除尘设备的目的水泥厂在生产过程中产生大量的粉尘，这些粉尘如果排放到大气中，不仅造成资源浪费，还严重污染环境，危害人体健康，因此必须对粉尘进行回收处理。本文结合布袋除尘的工艺，设计了一套基于 PLC 的布袋除尘自动控制系统，该系统实现了除尘过程自动化，利用触摸屏可进行人机对话和远程监控，其除尘效率和自动化程度远远高于目前国内的同类除尘设备。水泥工业是高消耗、高污染工业，水泥产量的持续大幅增长给资源和环境带来巨大的压力；水泥工业对大气所产生影响的主要污染源是粉尘和废气，粉尘污染排放大大高于国外同行业，粉尘主要是由于水泥生产过程中原、燃料制备和水泥成品储运，物料的破碎、烘干、粉磨、煅烧等工序产生的废气排放或外逸而引起的。水泥工业对大气环境产生影响的废气。根据我国每年的水泥总产量推算，我国目前每年因水泥生产向大气排放的粉尘量和废气量分别为：各类粉尘约 1200 万吨以上。第 2 章脉冲清灰袋式除尘器2.1 工作原理脉冲清灰除尘器（又称行喷吹脉冲）是目前国际上最普遍、最高效的滤袋除尘器。其特式是在每一个脉冲阀的出口安装喷吹管，负责对准安装在喷吹孔底下的滤袋进行高效脉冲清灰。脉冲袋式除尘器基本结构由气包、上箱、下箱、灰斗、控制 4 部分组成。上箱体部分包括：上箱体、出风口、喷吹管等；下箱体部分包括：下箱、孔板、滤袋、框架；灰斗部分包括：灰斗、支腿、进风口、螺旋输送器、卸灰阀；控制部分包括：脉冲仪、电磁脉冲阀。含尘气体从袋式除尘器进口引入后，通过烟气分配装置均匀进入滤袋，在此3过程中粉尘即被滤袋的外侧所阻挡，经过净化处理的气体从出口排出，粉尘则附着在滤袋外表面上，当粉尘达...
