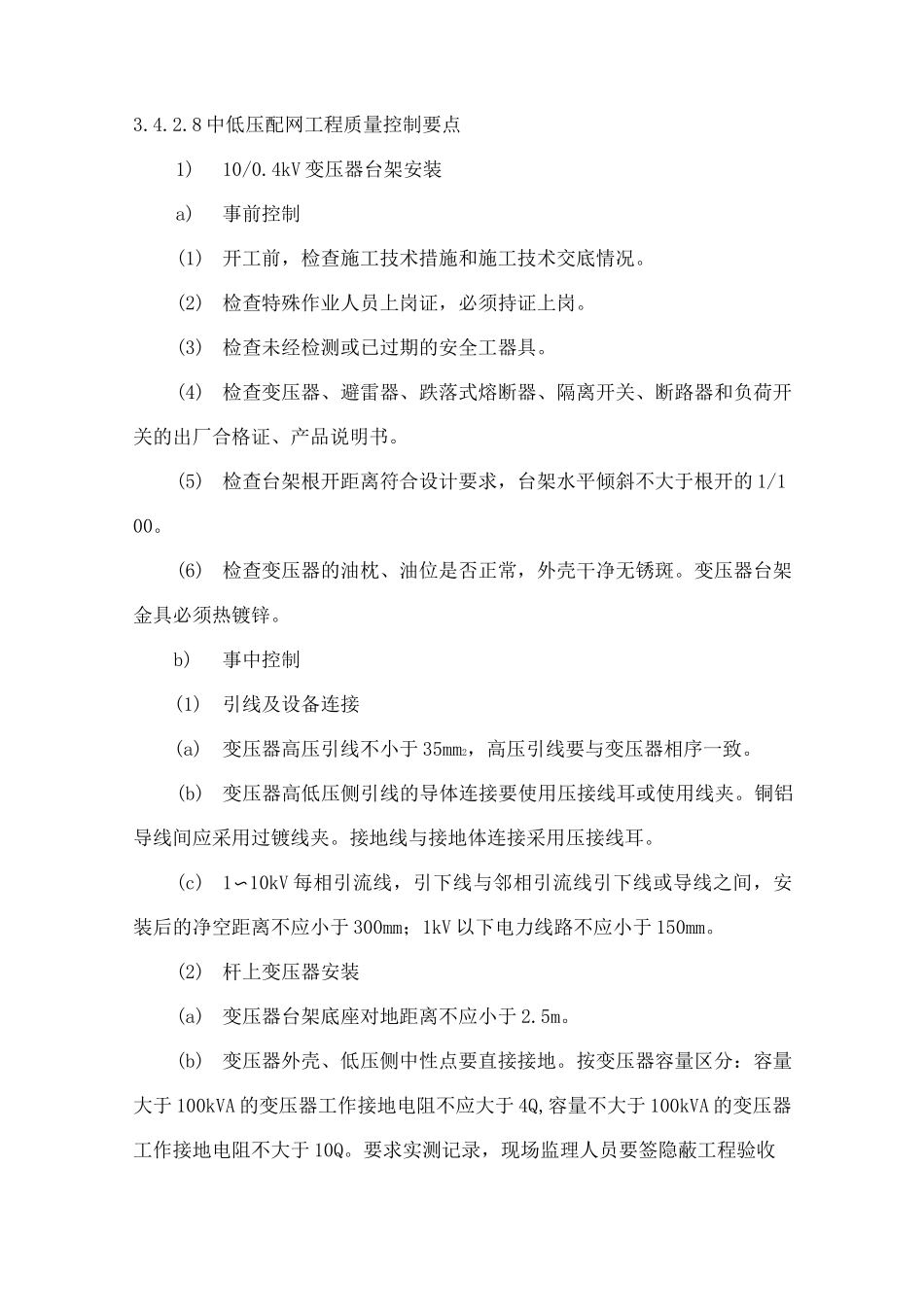

3.4.2.8 中低压配网工程质量控制要点1)10/0.4kV 变压器台架安装a)事前控制(1)开工前，检查施工技术措施和施工技术交底情况。(2)检查特殊作业人员上岗证，必须持证上岗。(3)检查未经检测或已过期的安全工器具。(4)检查变压器、避雷器、跌落式熔断器、隔离开关、断路器和负荷开关的出厂合格证、产品说明书。(5)检查台架根开距离符合设计要求，台架水平倾斜不大于根开的 1/100。(6)检查变压器的油枕、油位是否正常，外壳干净无锈斑。变压器台架金具必须热镀锌。b)事中控制(1)引线及设备连接(a)变压器高压引线不小于 35mm2，高压引线要与变压器相序一致。(b)变压器高低压侧引线的导体连接要使用压接线耳或使用线夹。铜铝导线间应采用过镀线夹。接地线与接地体连接采用压接线耳。(c)1〜10kV 每相引流线，引下线与邻相引流线引下线或导线之间，安装后的净空距离不应小于 300mm；1kV 以下电力线路不应小于 150mm。(2)杆上变压器安装(a)变压器台架底座对地距离不应小于 2.5m。(b)变压器外壳、低压侧中性点要直接接地。按变压器容量区分：容量大于 100kVA 的变压器工作接地电阻不应大于 4Q,容量不大于 100kVA 的变压器工作接地电阻不大于 10Q。要求实测记录，现场监理人员要签隐蔽工程验收记录表。(3)杆上避雷器安装(a) 避雷器接线应使用压接线耳。引线连接紧密，采用绝缘线时截面应符合下列要求：①10kV 避雷器引上线(电源侧引线)：铜线不小于 16mm2,铝线不小于25mm2。②10kV 避雷器引下线(接地侧引线)：铜线不小于 25mm2,铝线不小于35mm2。③0.4kV 避雷器引上线及引下线宜使用铜线，截面不宜小于 25mm2o当避雷器的连接端子较小不能适应 25mm2导线连接时，应采用过渡连接。(b)避雷器相间距离：1〜10kV 不小于 350mm,1kV 以下不小于 150mm。(c)避雷器应可靠接地，宜采用直接接地方式。(4)跌落式熔断器安装(a)熔断器安装牢固、排列整齐，熔管轴线与地面的垂线夹角为150—300 度,熔断器水平相间距离不小于 500mm。操作时灵活可靠，接触紧密。(b)高压熔断器安装高度不应小于 4.5m。(5)杆上隔离开关安装(a) 瓷件良好，操作机构动作灵活。隔离刀刃合闸时接触紧密，分合时三相同期性好，分闸后应有不小于 200mm 的空气间隙。(b)引线连接紧密可靠。(a)水平安装的隔离刀闸分闸时，宜使静触头带电。(6)杆上断路器和负荷开关安装(a)吊装就位安装，水平倾斜不大于托架长度的 1/100。(b) 引线连接紧密，宜采用线夹连接。当采用绑扎连...
