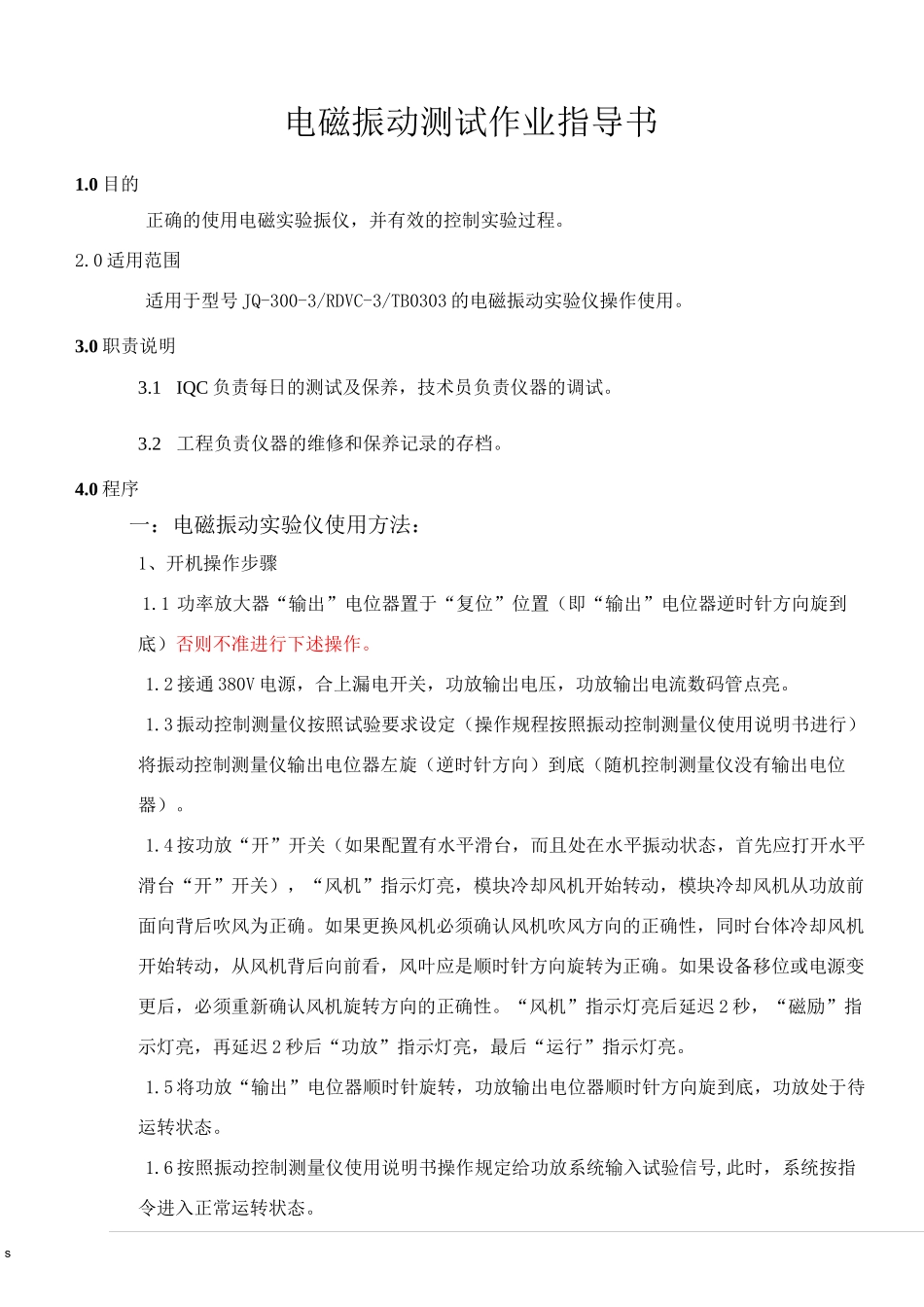

s电磁振动测试作业指导书1.0 目的正确的使用电磁实验振仪，并有效的控制实验过程。2.0 适用范围适用于型号 JQ-300-3/RDVC-3/TB0303 的电磁振动实验仪操作使用。3.0 职责说明3.1IQC 负责每日的测试及保养，技术员负责仪器的调试。3.2工程负责仪器的维修和保养记录的存档。4.0 程序一：电磁振动实验仪使用方法：1、开机操作步骤1.1 功率放大器“输出”电位器置于“复位”位置（即“输出”电位器逆时针方向旋到底）否则不准进行下述操作。1.2 接通 380V 电源，合上漏电开关，功放输岀电压，功放输岀电流数码管点亮。1.3 振动控制测量仪按照试验要求设定（操作规程按照振动控制测量仪使用说明书进行）将振动控制测量仪输出电位器左旋（逆时针方向）到底（随机控制测量仪没有输出电位器）。1.4 按功放“开”开关（如果配置有水平滑台，而且处在水平振动状态，首先应打开水平滑台“开”开关），“风机”指示灯亮，模块冷却风机开始转动，模块冷却风机从功放前面向背后吹风为正确。如果更换风机必须确认风机吹风方向的正确性，同时台体冷却风机开始转动，从风机背后向前看，风叶应是顺时针方向旋转为正确。如果设备移位或电源变更后，必须重新确认风机旋转方向的正确性。“风机”指示灯亮后延迟 2 秒，“磁励”指示灯亮，再延迟 2 秒后“功放”指示灯亮，最后“运行”指示灯亮。1.5 将功放“输出”电位器顺时针旋转，功放输出电位器顺时针方向旋到底，功放处于待运转状态。1.6 按照振动控制测量仪使用说明书操作规定给功放系统输入试验信号,此时，系统按指令进入正常运转状态。s2 关机操作步骤2.1 试验结束后，将功放“输出”电位器逆时针旋到底（旋至“复位”位置）。2.2 将振动控制仪测量仪输出电位器逆时针方向旋到底（随机振动控制测量仪没有输出电位器）。2.3 按功放“关”开关，首先“运行”指示灯灭，然后“功放”和“励磁”指示灯灭，冷却风机延时 8 分钟左右便自动停转，这样，使台体得到充分散热，起到保护台体的作用。2.4 如果不需要继续做试验，关闭漏电开关，最后切断电源。3．操作准备：3.1 首先打开计算机显示屏、打印机等各单元电源。再将“灵敏度”的设置（在计算机背面）与所使用的加速度传感器检定证书所标定的值相一致。3.2 按实际情况，将控制灵敏度选置在适当的档位。3..原件操作方法：4.2.1 连接计算机输出与功放前置放大器输以及加速度传感器与计算机输入连线.（简称控制箱）输入与输出连线.4.2.2 ...
