详细讲解流量控制阀VIP免费

详细讲解流量控制阀_第1页
1/16
详细讲解流量控制阀_第2页
2/16
详细讲解流量控制阀_第3页
3/16

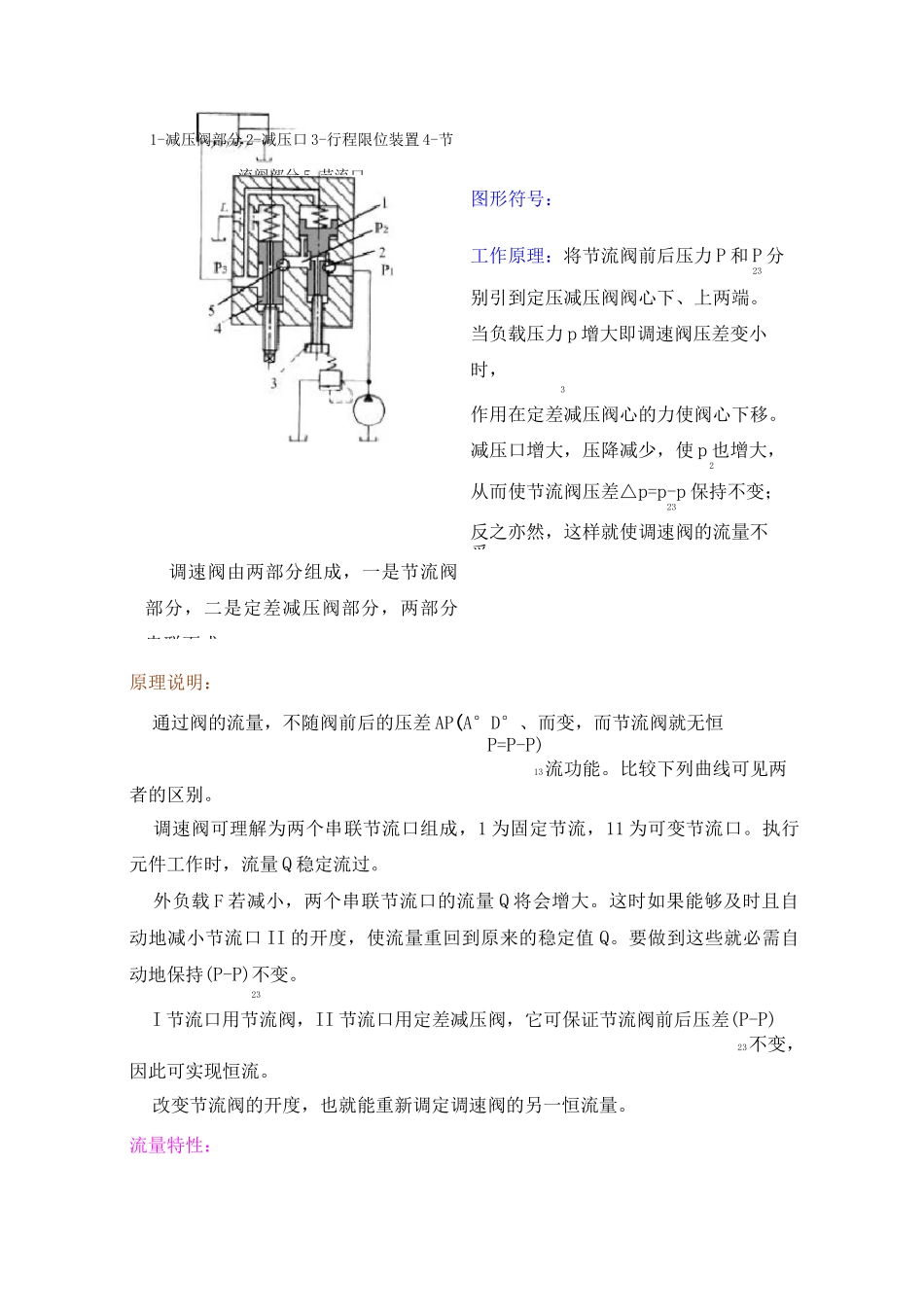

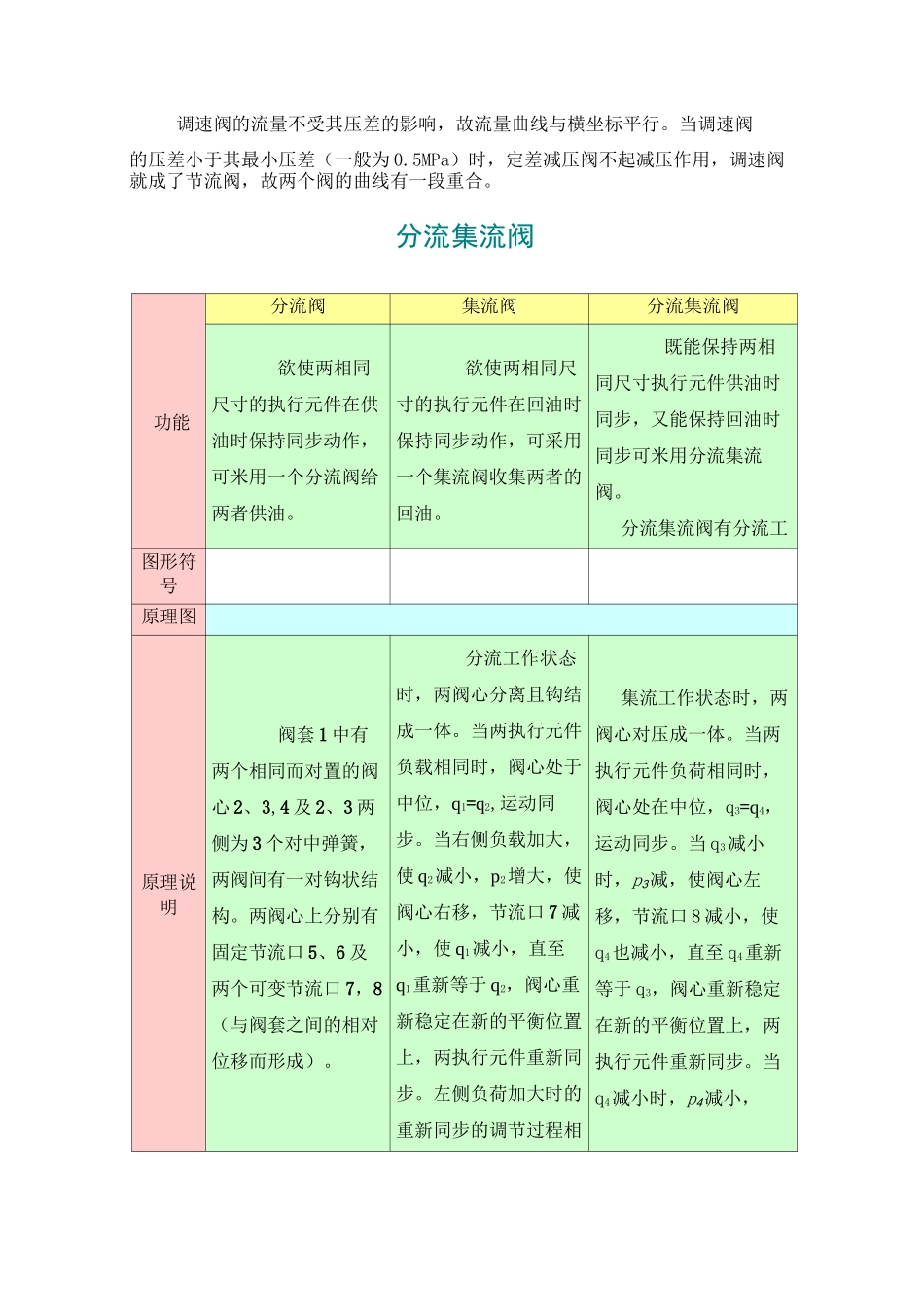

图形常见的几种节流口形式:针式节流口、三角槽式节流口、转槽流量特性:节流节流阀的节流口一定时,其流随压差的增加而增大。节流口小到一定值时流量不稳定,现时断时续现象,称为节流口堵塞般 0.05L/min)。不出现堵塞的最小量叫最小稳定流量。温度变化引起流体粘度变化流量不稳定(可采用温度补偿装置加补偿)。流量控制阀流量控制阀是通过改变节流口通流断面的大小,以改变局部阻力,从而实现对流量的控制。流量控制阀有节流阀、调速阀和分流集流阀等。节流阀调速阀调速阀是具有恒流量功能的阀类,利用它能使执行元件匀速运动。5-阀1-阀体 2-阀心 3-调节螺钉 4-阀套上的螺旋断面 6-阀口阀套上的窗口 W 与阀心上的螺旋曲S 之间的相对运动,形成了可变通流面面积,实现了对流量的控制。改变节流口通流断面的大小,在一的压差下,可以控制节流阀的流量。调速阀由两部分组成,一是节流阀部分,二是定差减压阀部分,两部分串联而成。图形符号:工作原理:将节流阀前后压力 P 和 P 分23别引到定压减压阀阀心下、上两端。当负载压力 p 增大即调速阀压差变小时,3作用在定差减压阀心的力使阀心下移。减压口增大,压降减少,使 p 也增大,2从而使节流阀压差△p=p-p 保持不变;23反之亦然,这样就使调速阀的流量不受原理说明:通过阀的流量,不随阀前后的压差 AP(A°D°、而变,而节流阀就无恒P=P-P)13流功能。比较下列曲线可见两者的区别。调速阀可理解为两个串联节流口组成,1 为固定节流,11 为可变节流口。执行元件工作时,流量 Q 稳定流过。外负载 F 若减小,两个串联节流口的流量 Q 将会增大。这时如果能够及时且自动地减小节流口 II 的开度,使流量重回到原来的稳定值 Q。要做到这些就必需自动地保持(P-P)不变。23I 节流口用节流阀,II 节流口用定差减压阀,它可保证节流阀前后压差(P-P)23不变,因此可实现恒流。改变节流阀的开度,也就能重新调定调速阀的另一恒流量。流量特性:1-减压阀部分 2-减压口 3-行程限位装置 4-节流阀部分 5-节流口调速阀的流量不受其压差的影响,故流量曲线与横坐标平行。当调速阀的压差小于其最小压差(一般为 0.5MPa)时,定差减压阀不起减压作用,调速阀就成了节流阀,故两个阀的曲线有一段重合。分流集流阀功能分流阀集流阀分流集流阀欲使两相同尺寸的执行元件在供油时保持同步动作,可米用一个分流阀给两者供油。欲使两相同尺寸的执行元件在回油时保持同步动作,可采用一个集流...
