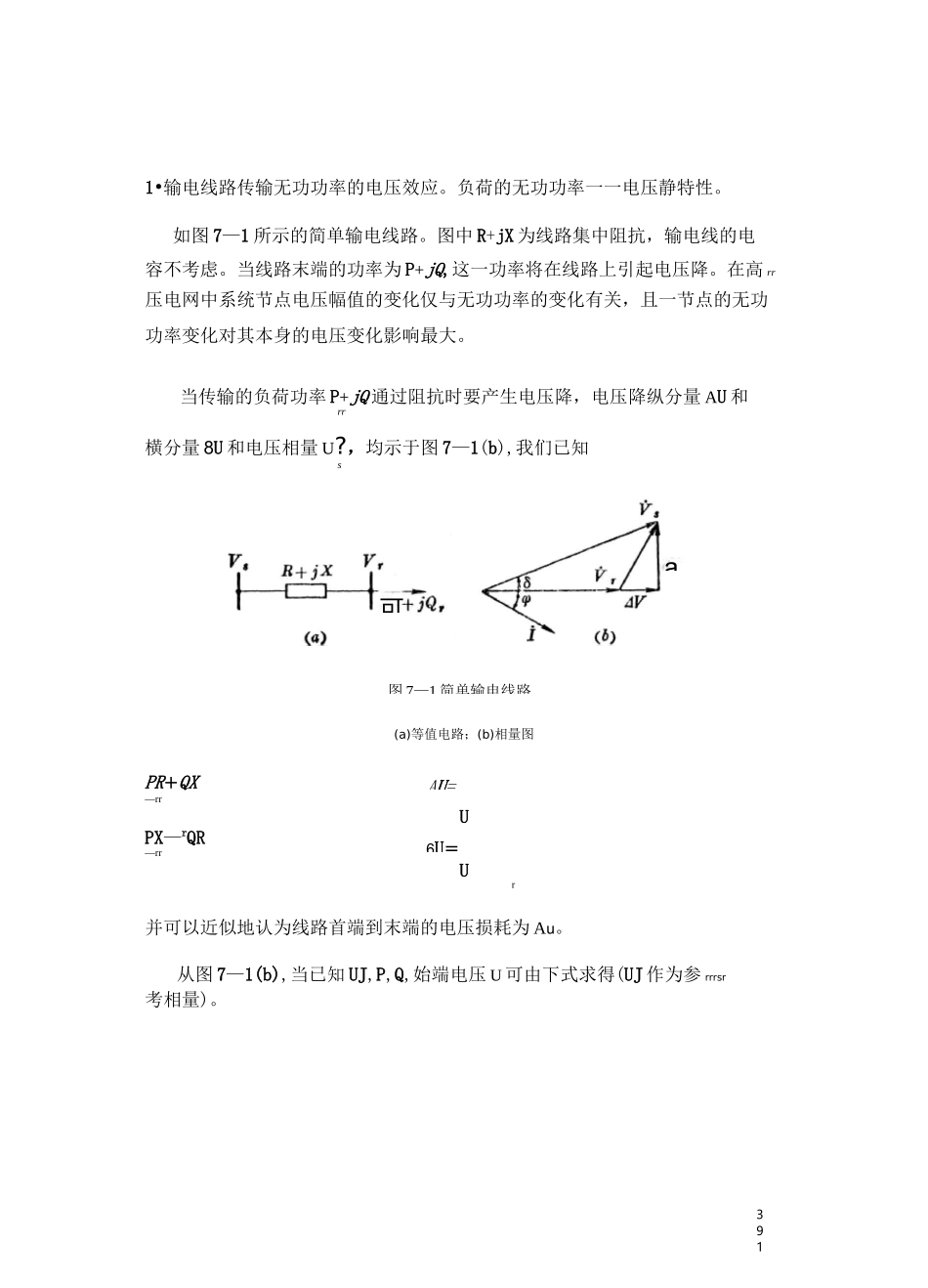

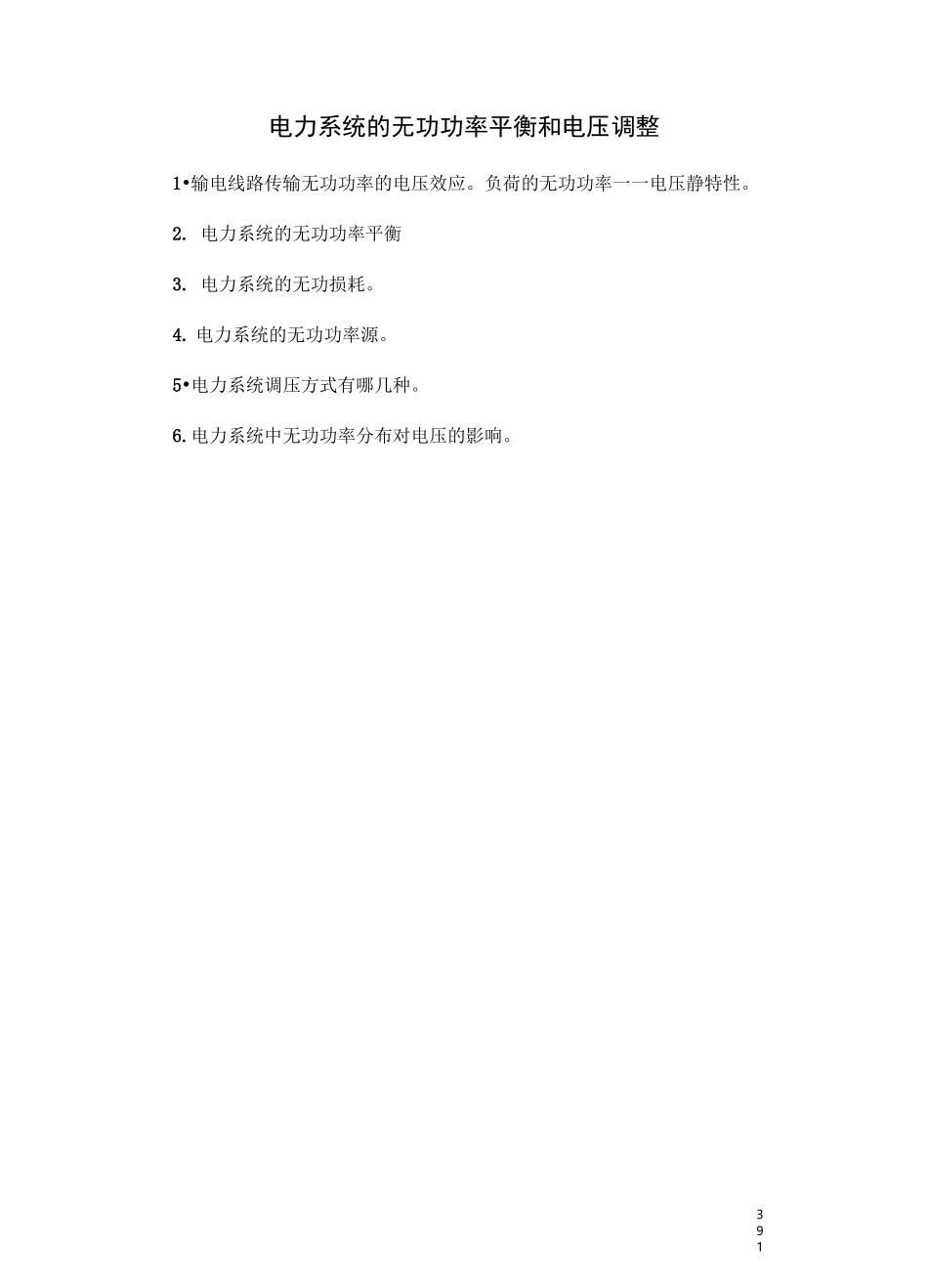

391电力系统的无功功率平衡和电压调整1•输电线路传输无功功率的电压效应。负荷的无功功率一一电压静特性。2. 电力系统的无功功率平衡3. 电力系统的无功损耗。4. 电力系统的无功功率源。5•电力系统调压方式有哪几种。6.电力系统中无功功率分布对电压的影响。391AU=6U=1•输电线路传输无功功率的电压效应。负荷的无功功率一一电压静特性。如图 7—1 所示的简单输电线路。图中 R+jX 为线路集中阻抗，输电线的电容不考虑。当线路末端的功率为 P+jQ,这一功率将在线路上引起电压降。在高 rr压电网中系统节点电压幅值的变化仅与无功功率的变化有关，且一节点的无功功率变化对其本身的电压变化影响最大。当传输的负荷功率 P+jQ 通过阻抗时要产生电压降，电压降纵分量 AU 和rr横分量 8U 和电压相量 U?，均示于图 7—1(b),我们已知s(a)等值电路；(b)相量图PR+QX—rrUPX—rQR—rrUr并可以近似地认为线路首端到末端的电压损耗为 Au。从图 7—1(b),当已知 UJ,P,Q,始端电压 U 可由下式求得(UJ 作为参 rrrsr考相量)。a可图 7—1 简单输电线路392PR+QXPXQRU 尸 U+AU+jSu=U+」r+j 丄 rSrrUUrrPR+QXPXQRJ•(cosS+jsinS)=U+」r+j 丄 rSrUUJUrr电压为 110 千伏以上的输电线路 RvvX，因而上式可简化为QXPXUcosS+jUsinS=U+—+j—sJSrUUrrQX
