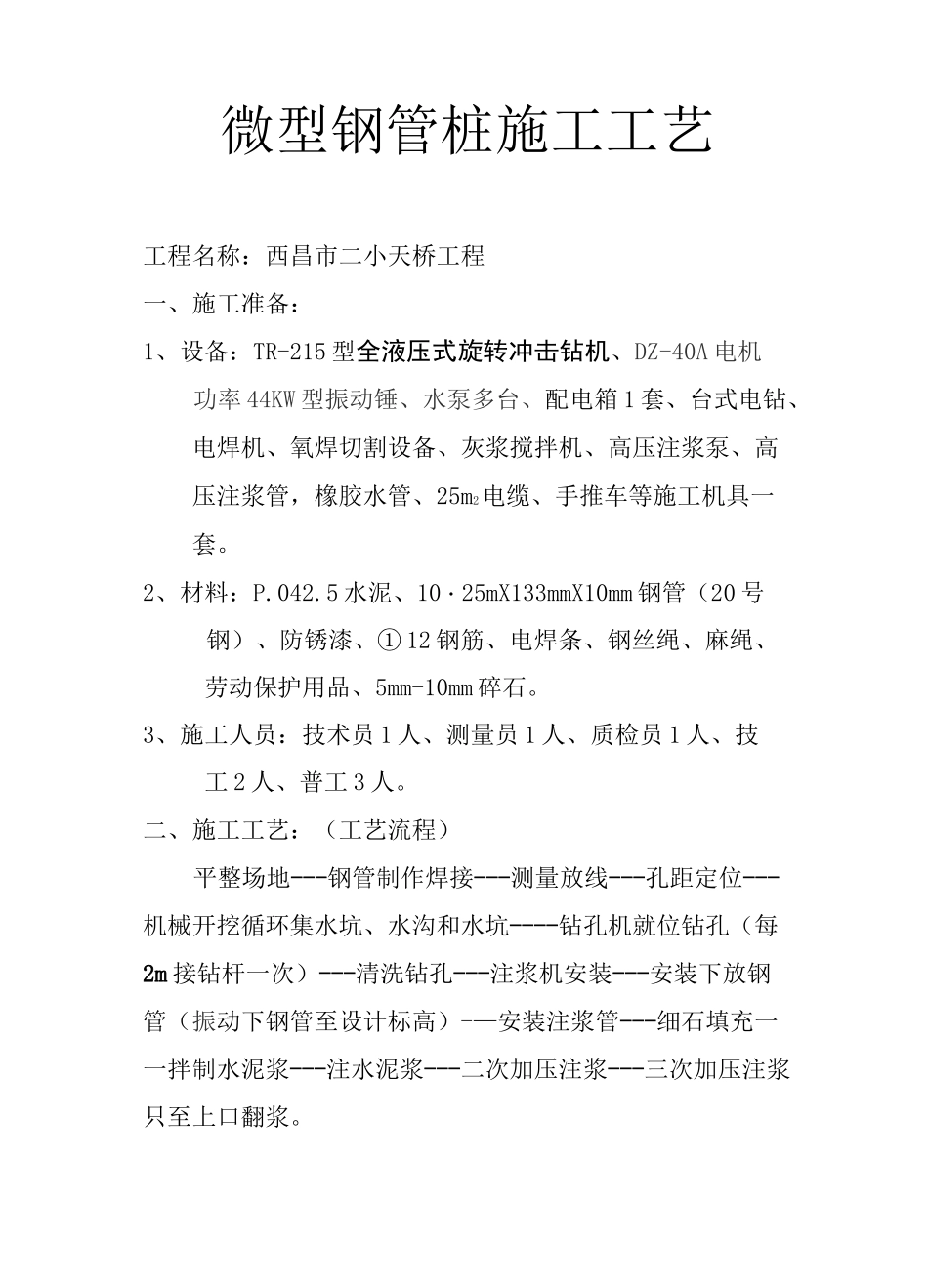

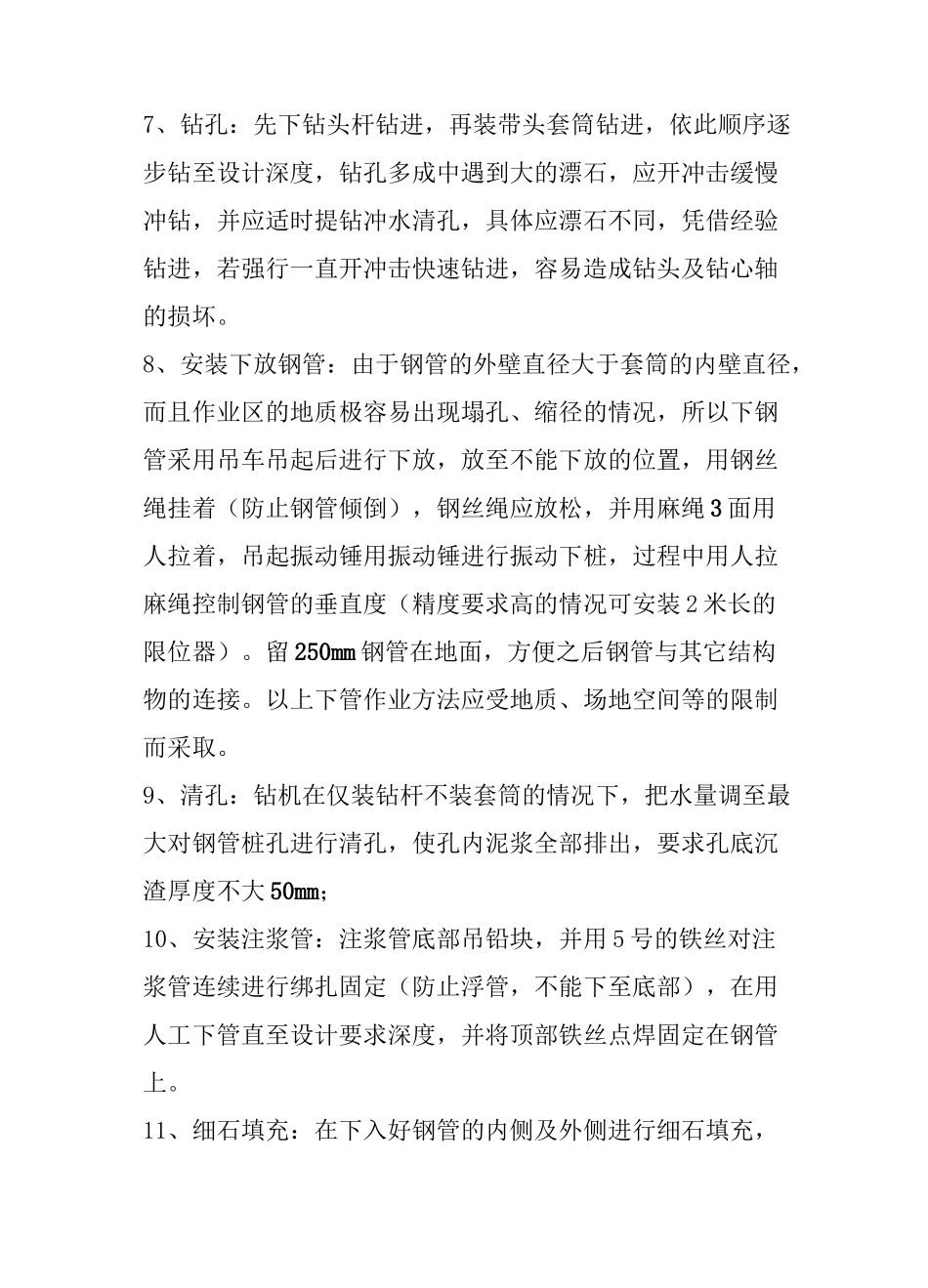

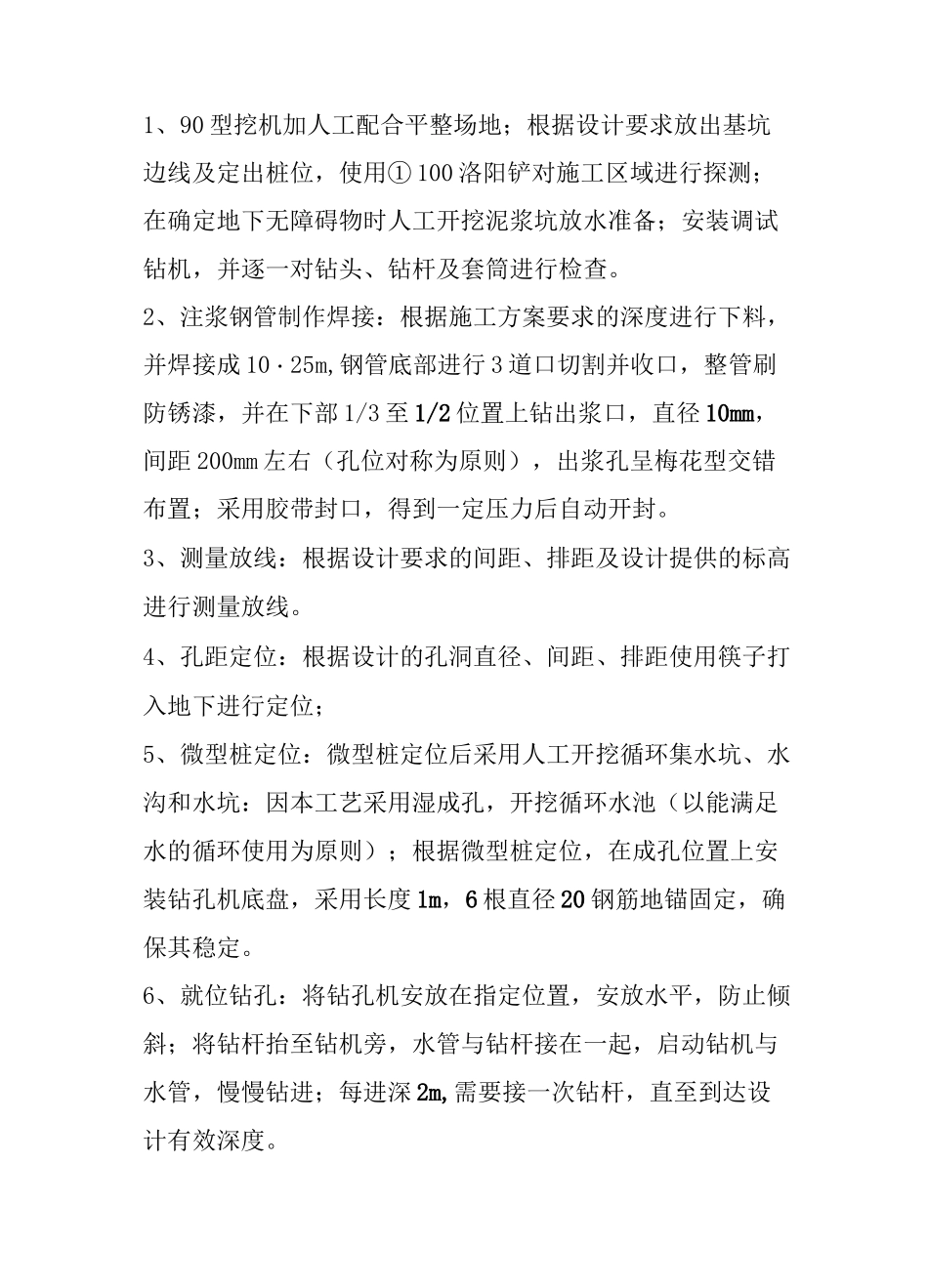

微型钢管桩施工工艺工程名称：西昌市二小天桥工程一、施工准备：1、设备：TR-215 型全液压式旋转冲击钻机、DZ-40A 电机功率 44KW 型振动锤、水泵多台、配电箱 1 套、台式电钻、电焊机、氧焊切割设备、灰浆搅拌机、高压注浆泵、高压注浆管，橡胶水管、25m2电缆、手推车等施工机具一套。2、材料：P.042.5 水泥、10・25mX133mmX10mm 钢管（20 号钢）、防锈漆、① 12 钢筋、电焊条、钢丝绳、麻绳、劳动保护用品、5mm-10mm 碎石。3、施工人员：技术员 1 人、测量员 1 人、质检员 1 人、技工 2 人、普工 3 人。二、施工工艺：（工艺流程）平整场地---钢管制作焊接---测量放线---孔距定位---机械开挖循环集水坑、水沟和水坑----钻孔机就位钻孔（每2m 接钻杆一次）---清洗钻孔---注浆机安装---安装下放钢管（振动下钢管至设计标高）-—安装注浆管---细石填充一一拌制水泥浆---注水泥浆---二次加压注浆---三次加压注浆只至上口翻浆。1、90 型挖机加人工配合平整场地；根据设计要求放出基坑边线及定出桩位，使用① 100 洛阳铲对施工区域进行探测；在确定地下无障碍物时人工开挖泥浆坑放水准备；安装调试钻机，并逐一对钻头、钻杆及套筒进行检查。2、注浆钢管制作焊接：根据施工方案要求的深度进行下料，并焊接成 10・25m,钢管底部进行 3 道口切割并收口，整管刷防锈漆，并在下部 1/3 至 1/2 位置上钻出浆口，直径 10mm，间距 200mm 左右（孔位对称为原则），出浆孔呈梅花型交错布置；采用胶带封口，得到一定压力后自动开封。3、测量放线：根据设计要求的间距、排距及设计提供的标高进行测量放线。4、孔距定位：根据设计的孔洞直径、间距、排距使用筷子打入地下进行定位；5、微型桩定位：微型桩定位后采用人工开挖循环集水坑、水沟和水坑：因本工艺采用湿成孔，开挖循环水池（以能满足水的循环使用为原则）；根据微型桩定位，在成孔位置上安装钻孔机底盘，采用长度 1m，6 根直径 20 钢筋地锚固定，确保其稳定。6、就位钻孔：将钻孔机安放在指定位置，安放水平，防止倾斜；将钻杆抬至钻机旁，水管与钻杆接在一起，启动钻机与水管，慢慢钻进；每进深 2m,需要接一次钻杆，直至到达设计有效深度。7、钻孔：先下钻头杆钻进，再装带头套筒钻进，依此顺序逐步钻至设计深度，钻孔多成中遇到大的漂石，应开冲击缓慢冲钻，并应适时提钻冲水清孔，具体应漂石不同，凭借经验钻进，若强行一直开冲击快速钻进，容易造成钻头及钻心...
